PV-Aufständerung auf Trapezblechdächern: Wo Risiken entstehen und wie durchdachte Systeme sie lösen

Der Blick über das eigene Hallendach lässt viele Betreiber von Gewerbe- und Industrieimmobilien innehalten: eine weitläufige, ungenutzte Fläche – wie geschaffen für Photovoltaik. Doch zwischen Idee und Umsetzung liegen technische Realitäten. Dünne Bleche, begrenzte statische Reserven und die Frage, wie sich Lasten, thermische Ausdehnung und Dichtigkeit dauerhaft lösen lassen, stellen Planer und Installateure vor besondere Aufgaben.

Gleichzeitig steigt der Druck, diese Potenziale zu nutzen – getrieben von Energiepreisen, ESG-Vorgaben und wachsender Nachfrage nach „grünem Strom“. Die entscheidende Frage ist daher nicht, ob Photovoltaik auf Trapezblechdächern sinnvoll ist, sondern wie die konstruktiven Herausforderungen zuverlässig und wirtschaftlich in den Griff zu bekommen sind.

PV auf Trapezblech: Die kritischen Punkte bei Planung und Montage

Was auf den ersten Blick nach einer idealen PV-Fläche aussieht, erweist sich in der Praxis als technisch anspruchsvoll. Trapezblechdächer bringen eine Reihe material- und konstruktionsbedingter Besonderheiten mit sich, die bei unsachgemäßer Umsetzung direkte Auswirkungen auf Sicherheit und Ertrag haben.

Die wichtigsten Risiken in der Praxis:

Für Planer, Installateure und Betreiber bedeutet das: Nur wenn alle Risikofaktoren berücksichtigt werden, lassen sich Ertrag, Sicherheit und Wirtschaftlichkeit von PV-Anlagen auf Trapezblechdächern nachhaltig sichern.

Lösungen für Trapezblechdächer: So gleichen moderne Systeme Risiken aus

PV-Anlagen auf Trapezblechdächern sind technisch gut lösbar – vorausgesetzt, das Montagesystem berücksichtigt die spezifischen Materialeigenschaften. Entscheidend ist ein ganzheitlicher Ansatz, der Statik, thermische Bewegung, Dichtheit und Ertrag zusammenführt, statt sie isoliert zu betrachten.

Mit aufeinander abgestimmten Systemkomponenten bietet der deutsche Hersteller K2 genau diese Lösung: feste Verankerung, kontrollierte Ausdehnung und definierte Dichtstellen. Das vereinfacht Planung und Montage und sorgt für eine verlässliche Umsetzung.

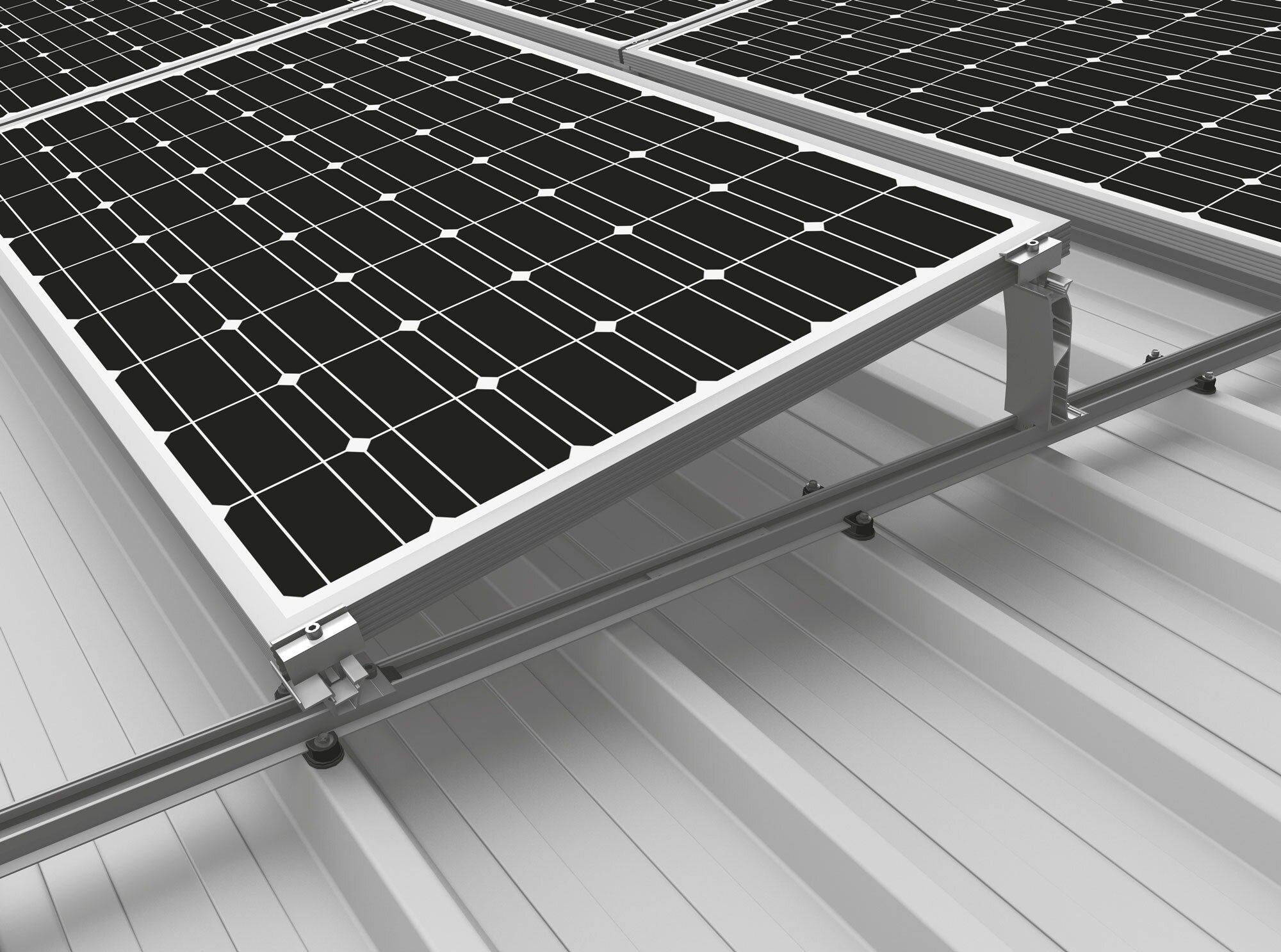

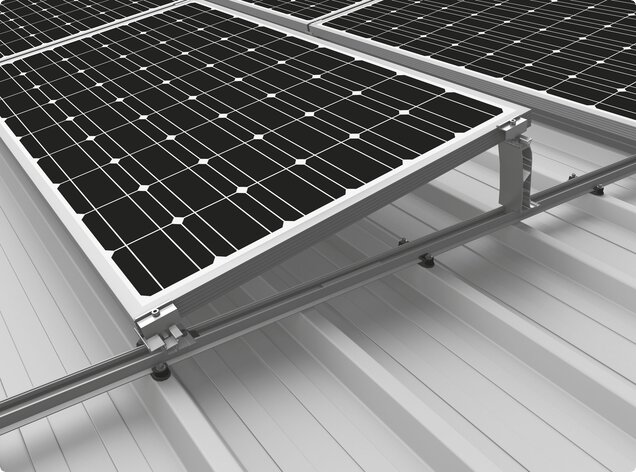

K2 BasicRail: Flexibles Langschienensystem für große Modulfelder auf Trapezblech

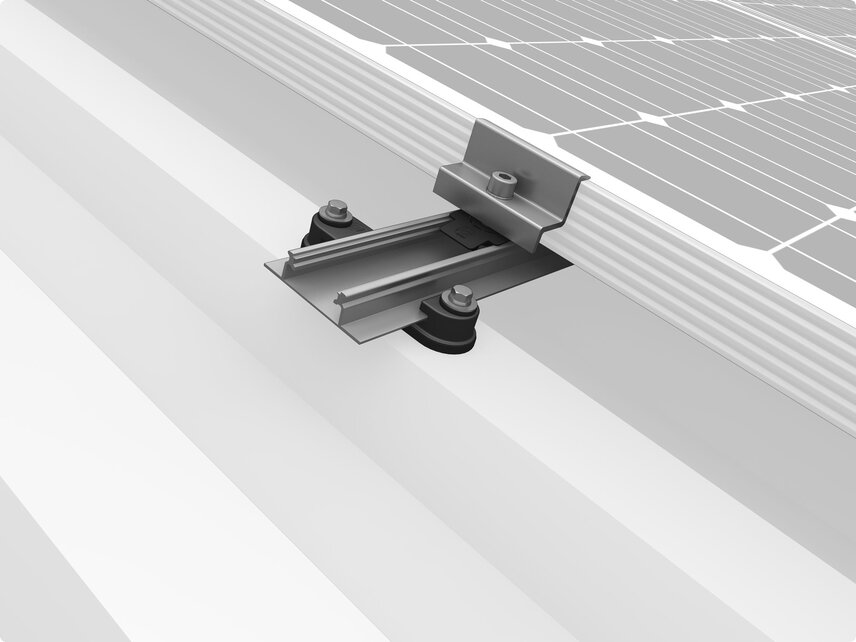

Das Langschienensystem K2 BasicRail eignet sich für größere PV-Anlagen und komplexere Dachsituationen. Die Schienen werden über Clips befestigt und durch Verbindungselemente thermisch entkoppelt auf Trapezblechdächern gelagert, sodass Längenänderungen kontrolliert aufgenommen werden, ohne Kräfte in die Dachhaut einzuleiten.

Bei langen Modulreihen ist das entscheidend, denn auf großen Dachflächen summieren sich thermische Ausdehnungen schnell zu mehreren Millimetern. Gleichzeitig erlaubt das System flexible Modullayouts – unabhängig von Dachneigung und Ausrichtung – und ist auch für Sandwichdächer geeignet.

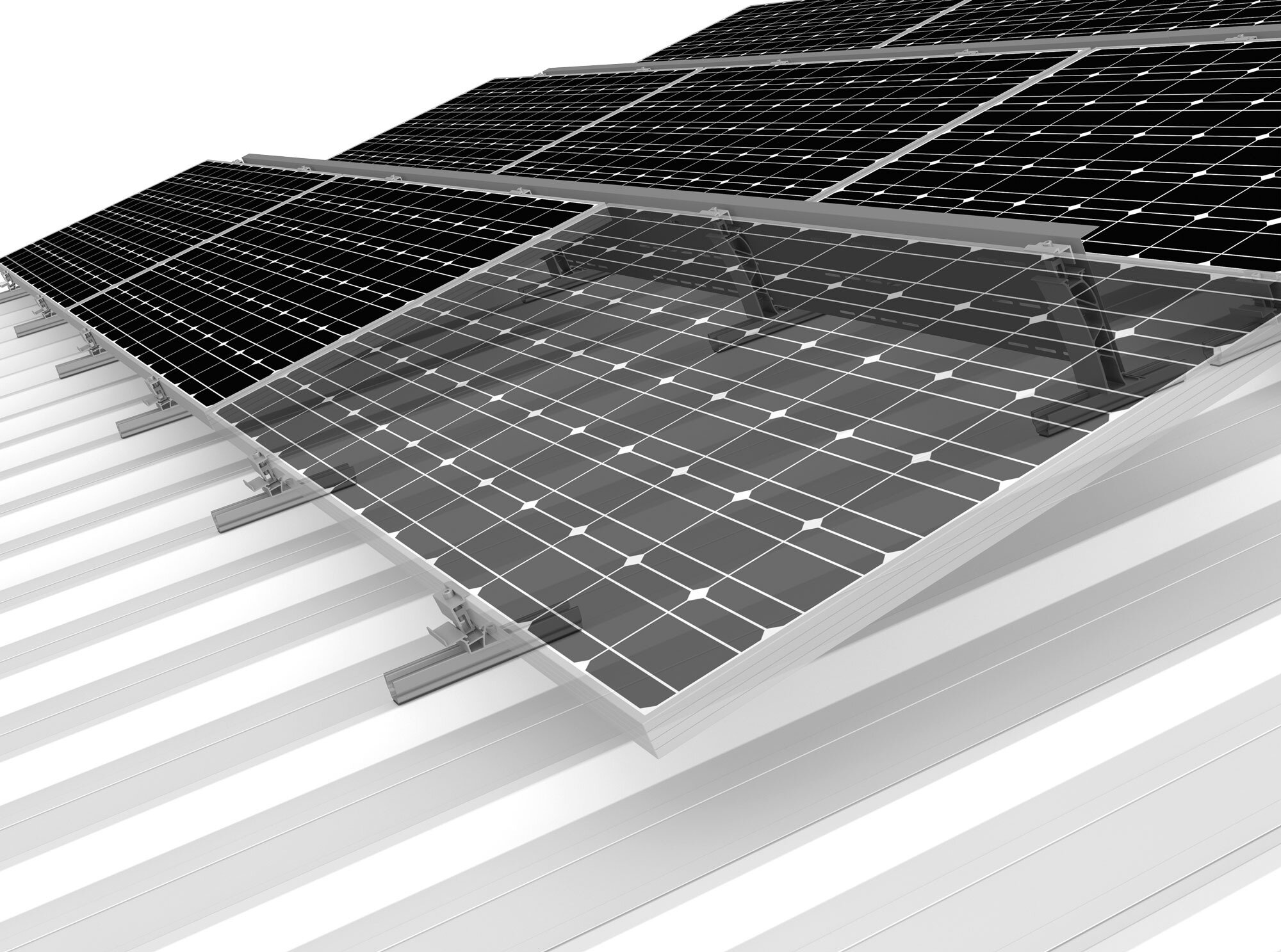

K2 MultiRail: Kompaktschienensystem für schnelle PV-Montage auf Trapezblech

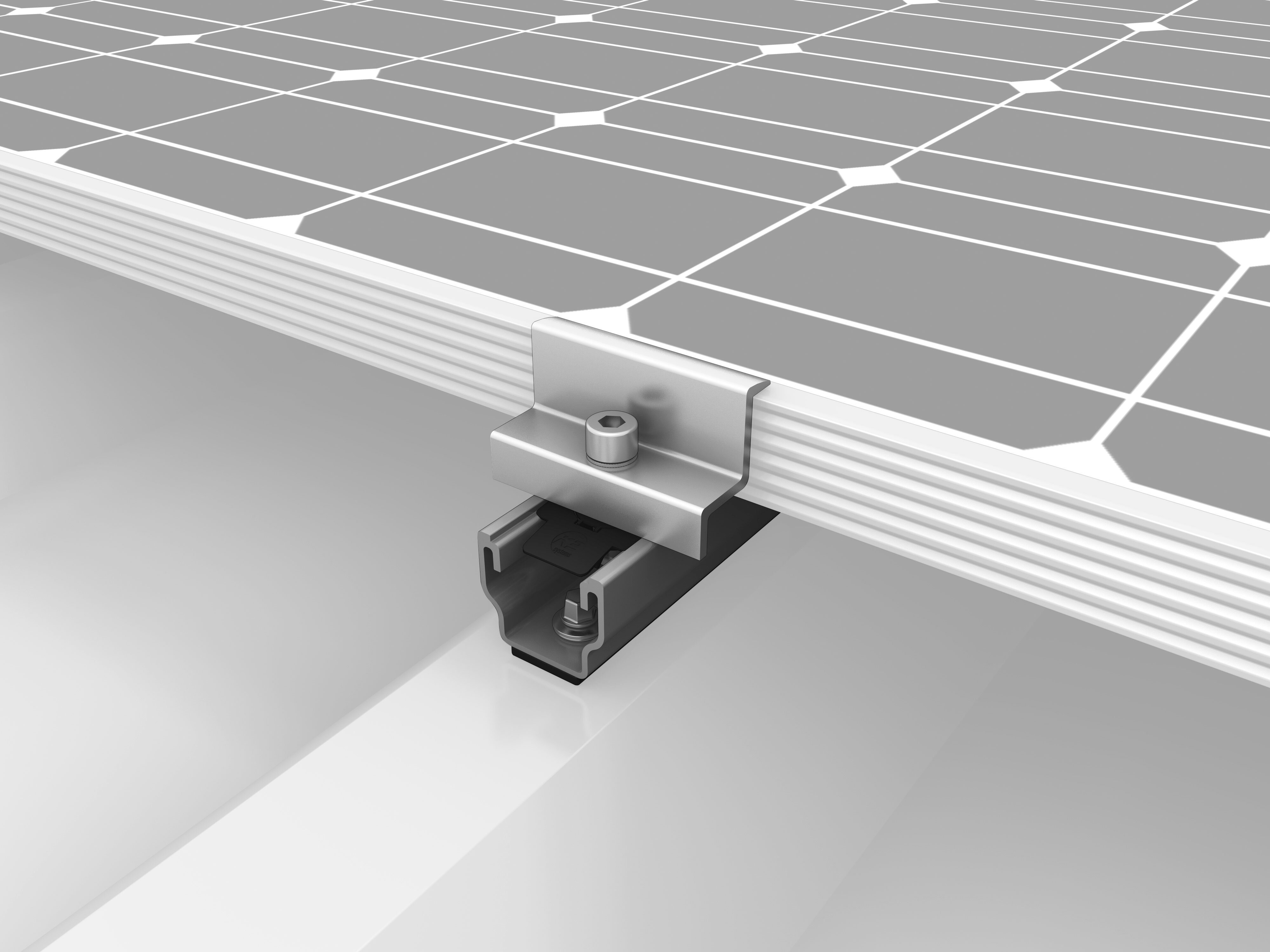

Mit der MultiRail bietet K2 ein Kompaktschienensystem, das Dachanbindung und Montageschiene in einem einzigen Bauteil vereint. Die Befestigung erfolgt ohne Vorbohren direkt in der Hochsicke von Trapezblechdächern mit selbstbohrenden Dünnblechschrauben und EPDM-Dichtung. Dadurch entsteht eine dichte und statisch belastbare Festanbindung.

Dementsprechend reduziert sich der Materialeinsatz und thermische Längenausdehnungen sind weitgehend unkritisch. Die in verschiedenen Längen verfügbaren Kurzschienen sorgen für eine schnelle, einfache und fehlerarme Montage. MultiRail eignet sich für Dächer mit geringer Neigung, bei denen PV-Module in Richtung Dachneigung aufgeständert werden sollen.

Aufständerung mit K2 Dome 6: Schnelle Installation in Kombination mit dem K2 BasicRail oder dem K2 MultiRail System

Das K2 Dome 6 ist ein Flachdach-Aufständerungssystem mit 10° oder 15° Modulneigung. In Kombination mit den Schienensystemen K2 BasicRail oder K2 MultiRail lässt es sich auch auf Trapezblechdächern einsetzen – direkt in den Hochsicken befestigt. Das ist besonders bei Industrie-, Gewerbe- und Landwirtschaftsdächern mit knappen Lastreserven von Vorteil.

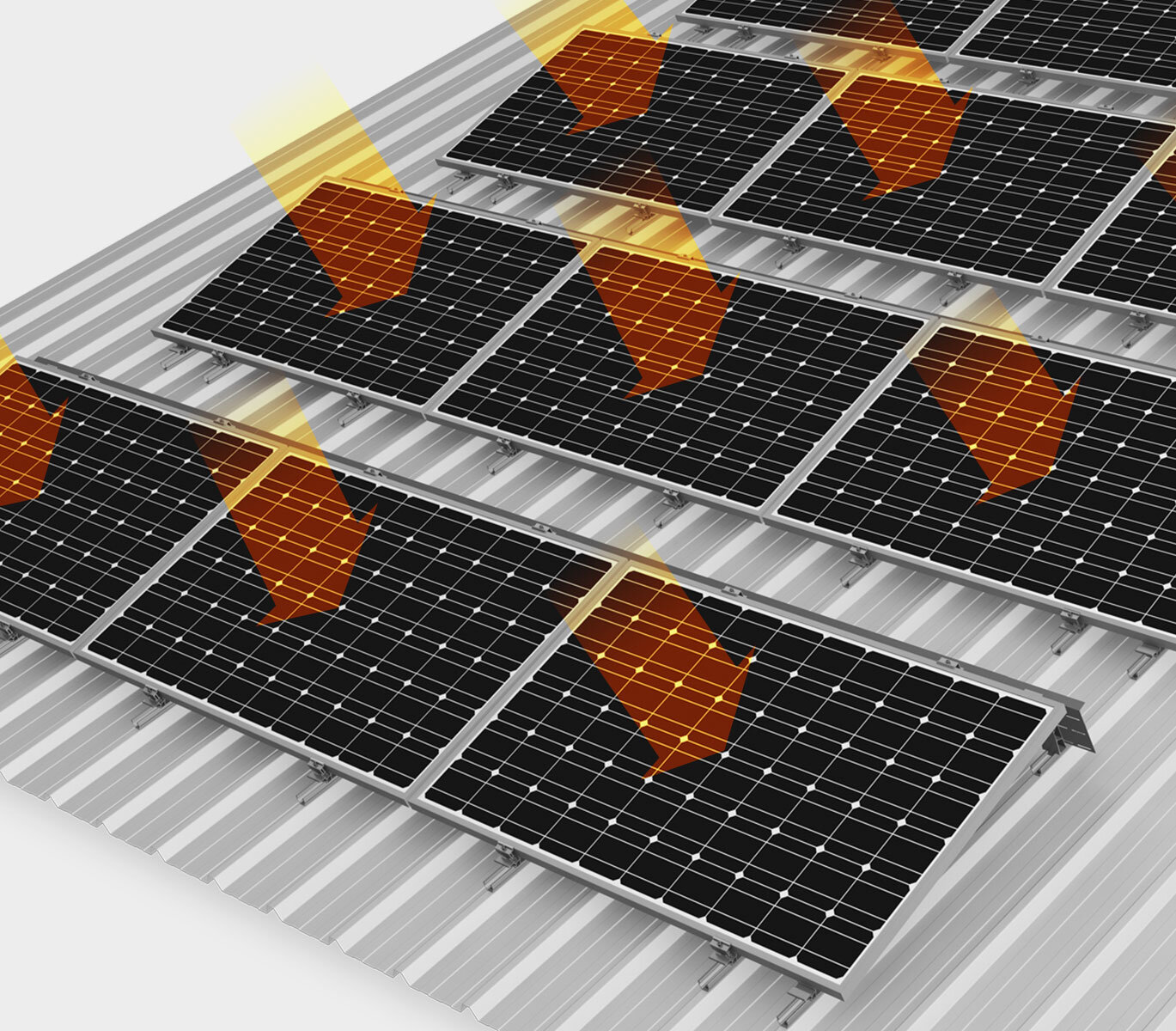

Je nach Anforderung kommen Aufständerungen wie S-Dome 6.10 oder D-Dome 6.15 zum Einsatz – auf Trapezblech mit BasicRail bei Aufständerung quer zur Dachneigung bzw. zum Sickenverlauf oder mit MultiRail bei Aufständerung in Dachneigung. Durch den erhöhten Neigungswinkel und den verbesserten Einstrahlwinkel der Sonne auf die PV-Module lassen sich höhere Energieerträge erzielen.

Digitale Tools von K2 für sichere PV-Projekte: Von der Auslegung bis zum Nachweis

Ergänzend zu den Montagesystemen stellt K2 digitale Tools bereit, um eine durchgängige Prozessunterstützung zu gewährleisten – von der Auslegung bis zur Dokumentation der Installation.

Die webbasierte Planungssoftware K2 Base bildet alle relevanten Projektschritte strukturiert ab. Auf Basis von Dachgeometrie, Projektparametern und Modulbelegung werden Befestigung, Abstände und Systemkomponenten automatisch dimensioniert. Für Trapezblechdächer bedeutet das: belastbare Lastannahmen und klare Vorgaben für die Umsetzung – einschließlich Schienenlängen, Dehnungsfugen und Schraubenpositionen.

Die K2 DocuApp ermöglicht die digitale Erfassung aller relevanten Montagedaten direkt auf der Baustelle. Die Synchronisation mit K2 Base stellt die Übereinstimmung von Planung und Ausführung sicher. Die lückenlose Dokumentation dient als Grundlage für die Qualitätssicherung, den Nachweis gegenüber Dritten und für verlängerte Produktgarantien.

Durchgängige Systemvorteile mit K2: Qualität in jeder Projektphase

Ein durchdachtes Montagesystem muss unterschiedliche Anforderungen gleichzeitig erfüllen: technische, wirtschaftliche und organisatorische. K2 liefert dafür eine Systemlösung, die in jeder Projektphase überzeugt.

Mit seinem Systemansatz und der Kombination aus Montagesystemen und digitalen Werkzeugen schafft K2 eine belastbare Grundlage für Planung und Umsetzung. Langjährige Erfahrung im PV-Montagesektor, ein großer internationaler Anlagenbestand sowie geprüfte Materialien und bauaufsichtliche Zulassungen stehen für technische Zuverlässigkeit.

Sie möchten tiefer in die Systemlösungen von K2 einsteigen?

Dann finden Sie alle relevanten Informationen in dem K2-Produktkatalog kompakt zusammengefasst – von der technischen Auslegung bis zur praktischen Anwendung.

Hier als PDF zum Download verfügbar.

Wenn Planung auf Praxis trifft: Das Team Photovoltaik von HARDY SCHMITZ

Für die effiziente Umsetzung von PV-Projekten sind neben der Systemtechnik auch Planungskompetenz und verlässliche Beschaffung entscheidend. Das Team Photovoltaik von HARDY SCHMITZ unterstützt herstellerübergreifend – mit einem Leistungsspektrum, das von der ersten Auslegung bis zur Inbetriebnahme reicht.

Technologieauswahl, technische Planung und Komponentenbeschaffung greifen ineinander, ergänzt durch die Integration von Wechselrichtern, Speichern und Loggern. Mit Schulungen und Ersatzteilversorgung bleibt der Support auch nach der Inbetriebnahme verfügbar.

Wir beraten Sie gern persönlich. Kontaktieren Sie uns.

Team Photovoltaik

pv-team@hardy-schmitz.de

FAQ

1. Welches PV-Montagesystem eignet sich für Trapezblechdächer mit geringen Lastreserven?

Für Trapezblechdächer mit geringen Lastreserven eignen sich ballastfreie Systeme, die direkt im Blech verschraubt werden. Bewährt hat sich die Kombination aus K2 Dome 6 mit dem Schienensystem BasicRail oder MultiRail – ohne zusätzliche Beschwerung durch Ballaststeine.

Warum ist das wichtig? Viele Hallen- und Industriedächer verfügen kaum noch über Reserven für PV-Zusatzlasten. Ballastsysteme würden hier zu Verformungen oder Überlastung führen.

Die K2-Lösung umgeht dieses Problem: Die Schiene wird in den Hochsicken verankert, das Dome 6 sorgt für 10° oder 15° Modulneigung. Für lange Modulreihen ist die BasicRail mit thermischer Längenkompensation die richtige Wahl.

2. Welche Probleme treten bei der PV-Montage auf Trapezblechdächern auf und wie löse ich sie?

Auf Trapezblechdächern treten bei PV-Anlagen immer wieder ähnliche Probleme auf. Wichtig ist, sie früh zu erkennen und richtig zu lösen.

Typische Probleme und Lösungen:

• Undichte Stellen: Durch falsche Schrauben oder Befestigungspunkte. → Lösung: richtige Befestigung mit Dichtung in den Hochsicken.
• Bewegung durch Temperatur: Material arbeitet bei Hitze und Kälte. → Lösung: Systeme verwenden, die diese Bewegung aufnehmen können.
• Rostbildung: Durch ungeeignete Materialien oder Rückstände. → Lösung: passende Materialkombinationen und saubere Verarbeitung.
• Überlastung: Das Dach trägt zu viel Gewicht. → Lösung: leichte Systeme ohne zusätzliche Beschwerung.
• Beschädigte Kabel: Reibung kann Leitungen beschädigen. → Lösung: klare Kabelführung und Schutz.

Kurz gesagt: Wenn Montage, Material und Planung zusammenpassen, lassen sich die meisten Probleme zuverlässig vermeiden.

3. Was ist der Unterschied zwischen K2 BasicRail und K2 MultiRail beim K2-Dome-6-System?

Der Unterschied liegt vor allem in Länge, Aufbau und Einsatzbereich. K2 BasicRail steht für Flexibilität bei größeren Anlagen – K2 MultiRail für eine schnelle und einfache Montage bei kompakten Projekten.

K2 BasicRail: Eine lange Schiene, die thermisch entkoppelt gelagert wird. Sie nimmt thermische Längenausdehnungen kontrolliert auf und eignet sich für große Modulfelder mit flexiblen Layouts.

K2 MultiRail: Eine kurze, kompakte Schiene, die Dachanbindung und Montageschiene in einem Bauteil vereint. Das macht die Montage schneller, reduziert den Materialbedarf und vermeidet thermische Spannungen durch geringe Schienenlänge.

Wann nutzt man welche Lösung?

• BasicRail bei großen Dachflächen und langen Modulreihen, bei denen thermische Längenausdehnungen aufgenommen werden müssen.
• MultiRail bei Dächern mit geringer Neigung, wenn die PV-Modulte in Richtung Dachneigung aufgeständert werden sollen.

4. Wie wird das K2-Dome-6-System auf einem Trapezblechdach montiert?

Die Montage erfolgt in wenigen Schritten. Je nach Systemvariante (BasicRail- oder MultiRail-System) unterscheidet sich der Ablauf leicht.

Überblick:

Praxis-Tipps

• K2 Base vorab nutzen → typische Planungsfehler vermeiden
• Kabel mit Kantenschutz führen → Isolations- und Brandrisiken ausschließen
• Schrauben nur in Hochsicken setzen → Auszugskräfte abfangen und Dichtheit sicherstellen
• Bohrspäne sofort entfernen → Lochkorrosion an der Beschichtung verhindern
