Schaltschrank-Klimatisierung optimieren: Typische Ausfallursachen und effiziente Lösungsstrategien

Ein heißer Sommertag, laufende Produktion, ein Schaltschrank in staubiger Umgebung. Unbemerkt steigt die Temperatur im Inneren – bis ein Relais ausfällt und die SPS in Störung geht. Die Anlage steht, die Fehlersuche beginnt. Erst Stunden später wird klar: Die eingesetzte Kühlung war den Umgebungsbedingungen nicht gewachsen.

Solche Szenarien sind in der Praxis keine Ausnahme. Gerade unter anspruchsvollen Einsatzbedingungen stoßen klassische Kühlkonzepte schnell an ihre Grenzen. Für genau diese Anforderungen stehen heute Lösungen zur Verfügung, die eine stabile Temperaturführung auch unter schwierigen Betriebsbedingungen sicherstellen.

Um deren Nutzen einordnen zu können, lohnt sich zunächst ein Blick auf die typischen Herausforderungen in der Schaltschrank-Klimatisierung.

Thermische und klimatische Belastungen im Schaltschrank: Ursachen, Auswirkungen und Lösungen

In der Praxis entstehen Ausfälle selten durch einen Faktor allein, sondern durch das Zusammenspiel mehrerer Belastungen. Entscheidend ist daher, die Ursachen zu erkennen und technisch sauber zu lösen.

Für anspruchsvolle Einsatzbedingungen entwickelt: Lösungen für stabile Klimabedingungen im Schaltschrank

Wenn Staub, Feuchtigkeit, Platzmangel oder mechanische Belastungen zusammentreffen, sind robuste und flexible Konzepte gefragt. Peltier-Kühlgeräte von ELMEKO bieten genau diese Kombination.

Sie lassen sich exakt auf die benötigte Kühlleistung auslegen, arbeiten auch unter widrigen Umgebungsbedingungen zuverlässig und kommen dabei nahezu ohne Wartung aus. Kompakte Bauformen und externe Varianten schaffen zusätzliche Freiheiten bei der Integration und der Nachrüstung.

Technisch basieren die Systeme auf einem thermoelektrischen Prinzip – ohne Kältemittel, vibrationsarm und leise. Viele Geräte übernehmen zusätzlich die Heizfunktion, wodurch ein stabiles Schaltschrankklima über den gesamten Betriebsbereich hinweg sichergestellt wird.

Spezielle Ausführungen für Hygienezonen, explosionsgefährdete Bereiche oder internationale Märkte erweitern die Einsatzmöglichkeiten deutlich.

Technische Vorteile im Überblick

✓ Wartungsarmer Betrieb ohne Kältemittelkreislauf
✓ Kombinierter Heiz- und Kühlbetrieb in vielen Varianten
✓ Thermoelektrische Funktion ohne mechanische Kompressoren
✓ Leistungsbereich von 30 bis 280 W für skalierbare Anwendungen
✓ Schutzarten bis IP67 in Verbindung mit korrosionsbeständigen Gehäusen
✓ Internationaler Einsatz durch entsprechende Ausführungen und Spannungsoptionen

Anwender profitieren von Peltier-Kühlgeräten über den gesamten Lebenszyklus hinweg

Im praktischen Einsatz entfaltet die patentierte Kühltechnik von ELMEKO ihren Mehrwert über die gesamte Nutzungsdauer hinweg – sowohl für Betreiber als auch für Konstrukteure.

➤ Stabile Prozesse und erhöhte Betriebssicherheit
Eine Temperaturführung von etwa 25–30 °C sowie niedrige Luftfeuchte minimieren thermische und korrosive Belastungen. Das erhöht die Lebensdauer und reduziert Ausfälle deutlich. Geschlossene Luftkreisläufe schützen zusätzlich vor Staub, Feuchte und aggressiven Medien.

➤ Planbare Auslegung und einfache Projektierung
Ein Leistungsbereich von 30–280 W ermöglicht eine exakte Anpassung an die Verlustleistung. Systeme können gezielt mit Reserve ausgelegt werden. Regler wie TPC 300 oder TRP 205 ermöglichen Sollwertvorgabe, Überwachung und Einbindung in die Steuerung.

➤ Geringe Betriebskosten
Da weder Kältemittel noch Filter oder Kompressoren erforderlich sind, beschränkt sich der Wartungsbedarf im Wesentlichen auf die Lüfter. Bis zu rund 60.000 Stunden Lebensdauer der Hauptkomponenten verlängern die Wartungsintervalle und senken Serviceeinsätze – besonders in dezentralen Anlagen.

➤ Flexible Integration in bestehende Systeme
24 V DC oder 100–240 V AC mit integriertem Netzteil ermöglichen eine flexible Einbindung. Kompakte Bauformen und variable Gehäuse erleichtern Integration und Nachrüstung. Die lageunabhängige Montage bietet zusätzliche Konstruktionsfreiheit.

➤ Zuverlässigkeit in anspruchsvollen Umgebungen
Schutzarten bis IP67 und Edelstahlgehäuse schützen vor Staub, Feuchte und Wasser. Spezialvarianten für Ex- und Hygienebereiche sowie UL- und CE-Zertifizierungen sichern den Einsatz in anspruchsvollen Anwendungen.

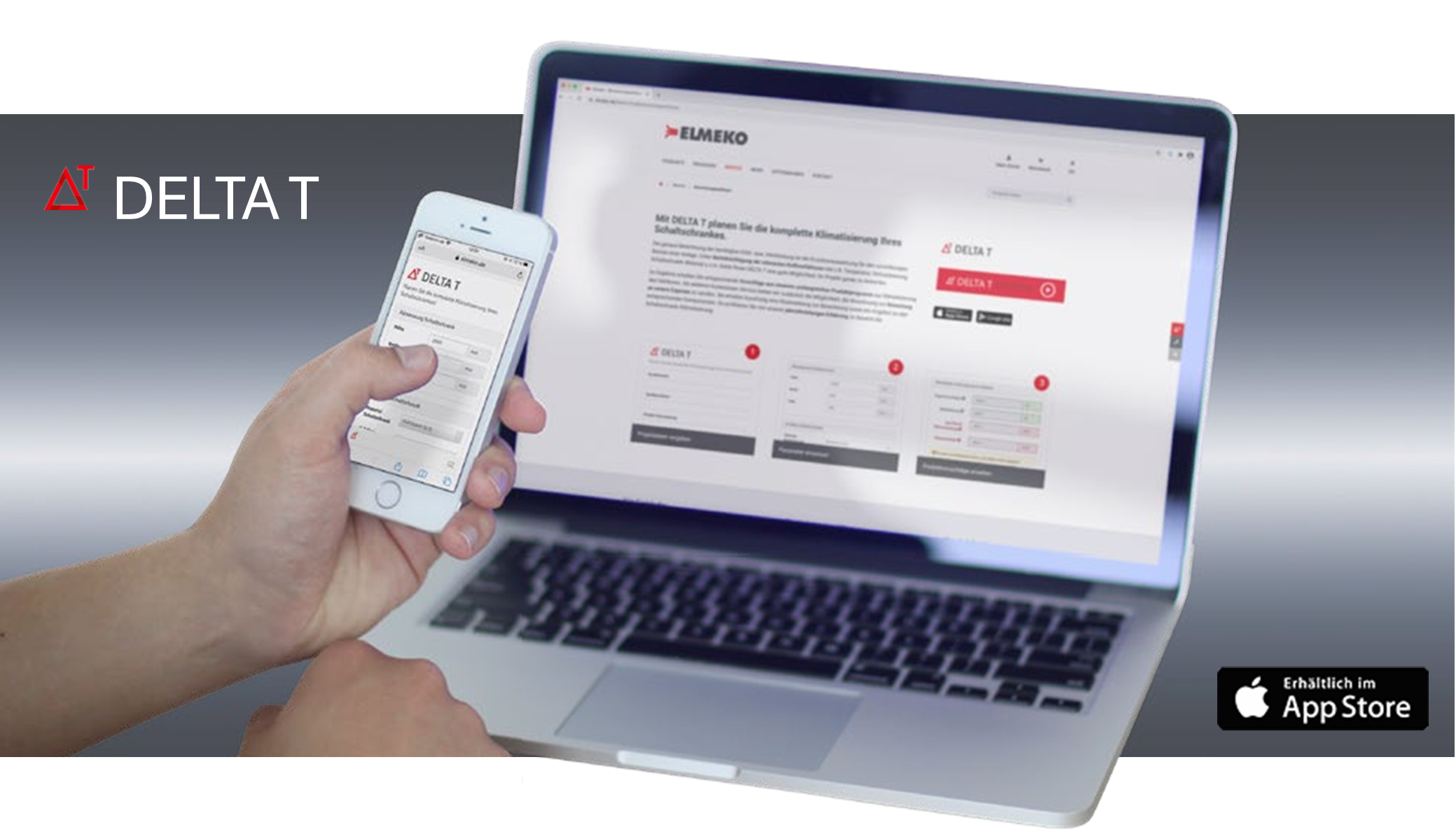

Schneller zur passenden Lösung: DELTA-T-Berechnungssoftware und Online-Konfigurator

Die Ergebnisse lassen sich dokumentieren und direkt in Planungs- oder Angebotsprozesse integrieren. Bei Bedarf kann die Auslegung zusätzlich fachlich geprüft werden.

ELMEKO bietet mehr als Einzelkomponenten: Systemlösungen für die Schaltschrank-Klimatisierung

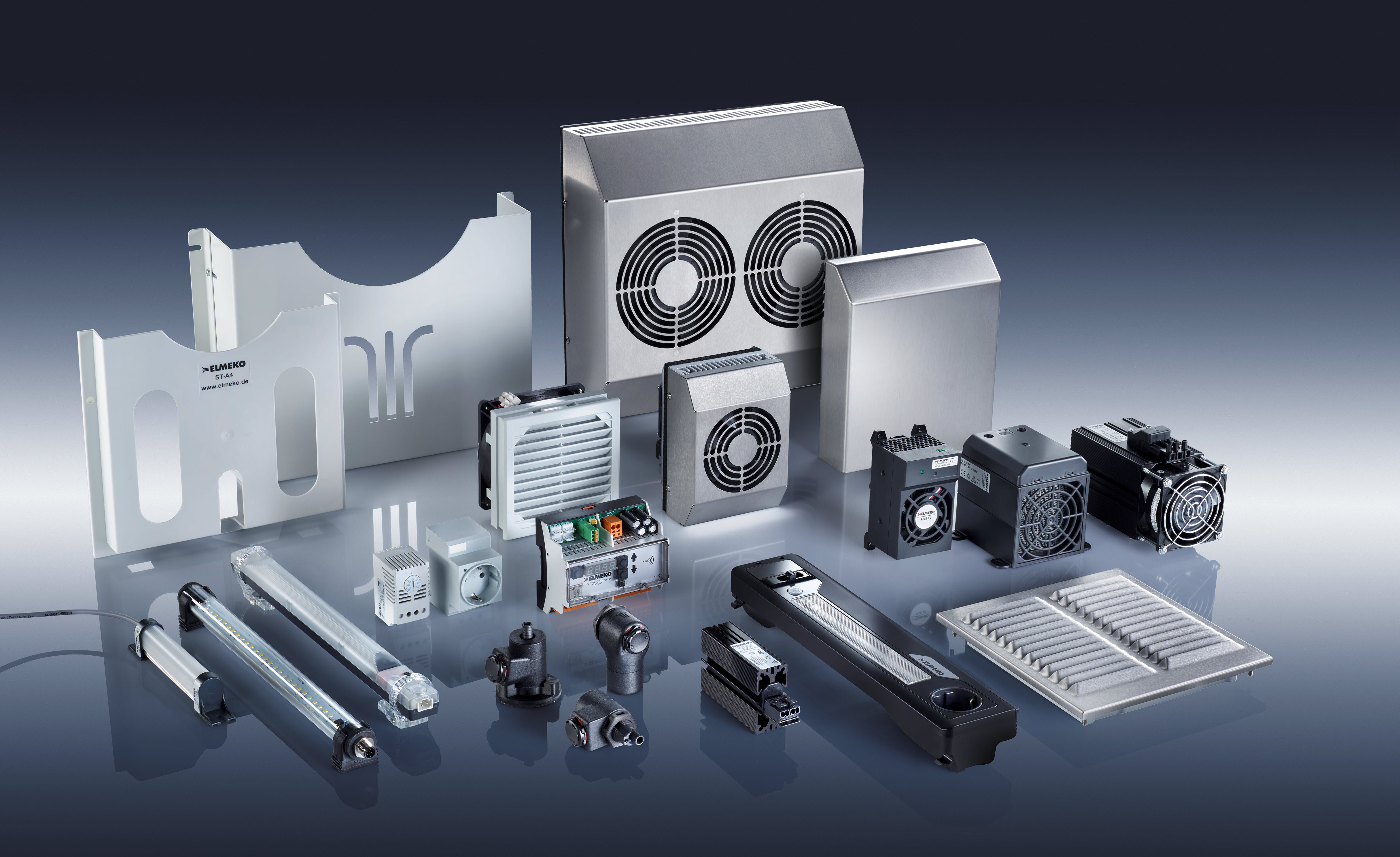

ELMEKO ist auf Lösungen zur Schaltschrank-Klimatisierung spezialisiert und bietet ein breit aufgestelltes Portfolio für unterschiedlichste Anforderungen.

Neben den Peltier-Kühlgeräten umfasst das Programm auch Kompressor-Kühlgeräte für höhere Leistungen ab etwa 300 W, wenn größere Schaltschränke effizient klimatisiert werden müssen. Ergänzend stehen Heizungen, Entfeuchtungsgeräte sowie Filterlüfter und Wärmetauscher für verschiedene Einsatzszenarien zur Verfügung.

Für die Steuerung und Überwachung bietet ELMEKO passende Komponenten wie Thermostate, Hygrostate und multifunktionale Controller, die eine gezielte Regelung der Klimabedingungen ermöglichen.

Damit entsteht ein durchgängiges Systemangebot – von der Auslegung über die Auswahl bis hin zum zuverlässigen Betrieb der Schaltschrank-Klimatisierung.

Alle relevanten Informationen auf einen Blick:

Die aktuellen Kataloge und Broschüren von ELMEKO bieten einen vollständigen Überblick über Produkte, Systeme und Einsatzmöglichkeiten. Hier bequem als Download verfügbar.

Ganzheitliche Unterstützung für industrielle Anwendungen: Das Team Industrietechnik von HARDY SCHMITZ

Das Team Industrietechnik von HARDY SCHMITZ versteht sich als technischer Systempartner für die Industrie. Im Fokus stehen dabei nicht nur Produkte, sondern ganzheitliche Lösungen:

✓ Passgenaue Lösungen statt Standardprodukte

✓ Unterstützung bei Auslegung und Projektierung

✓ Effiziente Beschaffungs- und Logistikprozesse

✓ Digitale Integration in bestehende Systeme

✓ Praxisnahes Know-how für Planung und Betrieb

✓ Ganzheitliche Systemlösungen mit Branchenexpertise

Nutzen Sie die Möglichkeit zum direkten Austausch: Für weiterführende Informationen oder eine individuelle Beratung steht Ihnen das Team Industrietechnik gern zur Verfügung.

Kontaktieren Sie uns – wir beraten Sie gern persönlich!

Team Industrietechnik
industrie-support@hardy-schmitz.de

FAQ

1. Was sind Peltier-Kühlgeräte und wie funktionieren sie in der Schaltschrank-Klimatisierung?

Peltier-Kühlgeräte sind kompakte, strombetriebene Lösungen zur Kühlung von Schaltschränken. Sie kommen ohne Kompressor und ohne Kältemittel aus, da sie auf einer rein elektrischen Basis arbeiten.

Das Funktionsprinzip ist einfach: Wird Strom angelegt, entsteht auf einer Seite Kälte und auf der anderen Wärme. Die Wärme wird gezielt nach außen abgeführt, während die Luft im Schaltschrank gekühlt wird.

Ein großer Vorteil: Innen- und Außenluft bleiben vollständig getrennt. So gelangen weder Staub noch Feuchtigkeit aus der Umgebung ins Gehäuse. Je nach Bedarf kann das System zudem auch zum Heizen eingesetzt werden.

2. Welche Vorteile bieten Peltier-Kühlgeräte gegenüber Kompressorkühlgeräten im industriellen Schaltschrank?

In Schaltschranksystemen punkten Peltier-Kühlgeräte vor allem dort, wo es rau, eng oder wartungskritisch wird.

Die wichtigsten Unterschiede sind:

Kurz gesagt: Für kleine bis mittlere Leistungen und anspruchsvolle Umgebungen sind Peltier-Kühlgeräte oft die einfachere und robustere Lösung.

3. Wie dimensioniere ich die Kühlleistung eines Peltier-Kühlgeräts für meinen Schaltschrank bei unterschiedlichen Umgebungstemperaturen?

Die passende Kühlleistung ergibt sich aus Verlustwärme, Umgebung und gewünschter Temperatur im Schaltschrank.

So gehen Sie vor:

• Verlustleistung ermitteln: Summieren Sie die Wärme aller eingebauten Komponenten.
• Betriebsbedingungen festlegen: Definieren Sie maximale Umgebungstemperatur und gewünschte Innentemperatur.
• Passive Wärmeabfuhr berücksichtigen: Ein Teil der Wärme wird über das Gehäuse abgegeben – das reduziert den Kühlbedarf.
• Kühlleistung berechnen: Die verbleibende Wärme bestimmt die notwendige Leistung, ergänzt um ca. 20–30 % Sicherheitsreserve.
• Einfluss der Umgebung beachten: Mit steigender Umgebungstemperatur sinkt die effektive Kühlleistung des Geräts.
• Auslegungstools nutzen: Softwarelösungen unterstützen bei der schnellen und sicheren Geräteauswahl.

Die Faustregel ist: Je höher die Umgebungstemperatur und je kompakter der Schaltschrank, desto größer sollte die eingeplante Kühlleistung sein.

4. Sind Peltier-Kühlgeräte für die Schaltschrank-Klimatisierung in rauen oder explosionsgefährdeten Industrieumgebungen geeignet (Staub, Feuchte, ATEX)?

Ja, sie sind dafür sehr gut geeignet – vorausgesetzt, die Ausführung passt zur Anwendung.

Eignung in rauen Umgebungen (Staub, Feuchte, Outdoor)

• Viele Geräte sind dicht aufgebaut und schützen zuverlässig vor Staub, Feuchtigkeit und Spritzwasser.
• Durch den geschlossenen Luftkreislauf bleibt die Außenluft draußen – Schmutz, Ölnebel oder aggressive Stoffe gelangen nicht in den Schaltschrank.
• Auch bei hohen oder niedrigen Umgebungstemperaturen arbeiten die Geräte zuverlässig.

Einsatz in explosionsgefährdeten Bereichen (ATEX)

• Für bestimmte Ex-Zonen gibt es speziell zugelassene Varianten.
• Diese Geräte sind so konstruiert, dass keine Zündquellen entstehen können.
• Wichtig: Es muss immer geprüft werden, ob das Gerät zur jeweiligen Zone passt – Standardgeräte sind hier nicht zulässig.

Zusammengefasst: Für raue Industrieumgebungen sind Peltier-Kühlgeräte eine robuste Lösung. Für explosionsgefährdete Bereiche stehen geeignete, zertifizierte Ausführungen zur Verfügung.
