Wenn das Kabelmanagement versagt: Lösungen für eine dauerhaft stabile Kabelführung in PV-Anlagen

Ein kurzer Blick unter das Solarmodul reicht und das Problem ist klar: Kabel hängen lose, Befestigungspunkte geben nach und die Kabelbinder sind spröde. Eine typische Situation, die jeder PV-Profi nur zu gut aus dem Alltag kennt.

Während PV-Module auf Betriebszeiten von 25 Jahren und mehr ausgelegt sind, altern viele Komponenten der Kabelführung deutlich schneller. Die Gründe sind offensichtlich: Permanente UV-Belastung, starke Temperaturschwankungen und Feuchtigkeit greifen die Materialien an.

Dadurch entsteht eine mechanische Instabilität genau dort, wo Betriebssicherheit entscheidend ist. Zwar produziert die Anlage noch weiter, jedoch steigt das Risiko für Folgeschäden. Nachhaltige Planung bedeutet deshalb, von Anfang an auf robuste und UV-beständige Komponenten zu setzen.

Warum UV-Beständigkeit entscheidend für die Langlebigkeit von Solaranlagen ist

Zusätzlich beschleunigen hohe Modultemperaturen, Temperaturwechsel, Wind, Eisbildung und Feuchtigkeit diesen Prozess.
Die Folgen sind relevant für den Betrieb: Kabel bewegen sich unkontrolliert, die Isolation wird beschädigt, Kurzschlüsse und Hotspots können entstehen – bis hin zu erhöhten Brandrisiken. Gleichzeitig steigen Wartungsaufwand und Ertragsverluste.

Typische Schwachstellen in PV-Anlagen und passende Lösungen aus der Praxis

Im Betrieb treten immer wieder Probleme in der Kabelführung auf – unabhängig von Anlagengröße oder Standort. Häufig resultieren sie weniger aus einzelnen Fehlern als aus ungeeigneten Komponenten oder einer fehlenden Struktur bei der Verlegung.

Die folgenden Beispiele zeigen die häufigsten Probleme und wie sie sich mit Lösungen von HellermannTyton vermeiden lassen.

Wenn DC-Leitungen durchhängen und unkontrolliert belastet werden

Unzureichend befestigte Kabel hängen zwischen den Modulen durch oder liegen auf der Dachfläche auf. Sie sind Windbewegungen und mechanischer Belastung dauerhaft ausgesetzt.
Die Folgen sind Scheuerstellen, Mantelschäden und erhöhte Zugkräfte auf Anschlussdosen. Zusätzlich entstehen potenzielle Gefahrenquellen bei Wartungsarbeiten wie Stolper- und Berührungsgefahr für das Personal.

Lösung von HellermannTyton:

Wenn Kabel an Kanten scheuern und die Isolation Schaden nimmt

Werden Kabel direkt über Metallkanten, Modulrahmen oder perforierte Trägerprofile geführt, entsteht durch permanente Bewegung Reibung.
Langfristig verursacht das Einschnitte im Kabelmantel, Isolationsfehler und im schlimmsten Fall Kurzschlüsse bis hin zu Brandereignissen.

Lösung von HellermannTyton:

Wenn Kabelbinder unter UV-Einfluss frühzeitig altern

Nicht ausreichend UV-stabilisierte Kabelbinder halten der Kombination aus UV-Strahlung, Hitze, Eisbildung und Wind oft nur wenige Jahre stand.
Als Folge verlieren sie ihre Festigkeit und brechen, wodurch sich die Leitungen aus der Befestigung lösen. Dadurch werden Nacharbeiten im Bestand notwendig und der Wartungsaufwand erhöht sich.​

 Lösung von HellermannTyton:

Wenn Kabelbinder über Montageöffnungen geführt und beschädigt werden

Kabelbinder werden häufig durch Montagebohrungen oder Langlöcher im Modulrahmen durchgezogen.
Dabei können die scharfen Kanten bei Bewegung in den Kabelbinder oder direkt in den Kabelmantel einschneiden, was Feuchteeintritt und Korrosion nach sich zieht.

Lösung von HellermannTyton:

Wenn fehlende Struktur die Wartung unnötig erschwert

Eine unstrukturierte Kabelverlegung sorgt für unübersichtliche Kabelwege und erschwert die Zuordnung einzelner Strings erheblich.

Das erhöht den Zeitaufwand bei Wartung, Inspektion und Fehlersuche. In der Folge steigen die Betriebs- und Stromgestehungskosten, während die Wirtschaftlichkeit der PV-Anlage deutlich sinkt.

Lösung von HellermannTyton:

Wenn Feuchtigkeit in Steckverbindungen eindringt und Schäden verursacht

Unzureichend geschützte Steckverbindungen lassen Feuchtigkeit in die Kontaktstellen eindringen.
Das begünstigt Korrosion, steigert den Übergangswiderstand und erzeugt thermische Belastung. Im Extremfall kann es zu DC-Lichtbögen, Brand oder Anlagenausfällen kommen.

Lösung von HellermannTyton:

Systemlösungen von HellermannTyton für langlebige PV-Installationen

Ein dauerhaft zuverlässiges Kabelmanagement ist ein entscheidender Faktor für die Gesamtleistung einer PV-Anlage.

HellermannTyton bietet dafür ein durchdachtes Gesamtsystem:

➤ Bewährte UV-Beständigkeit
Hochwertige Materialien wie PA11 ermöglichen Einsatzzeiten in aggressiven Umgebungen

➤ Schnelle und sichere Montage

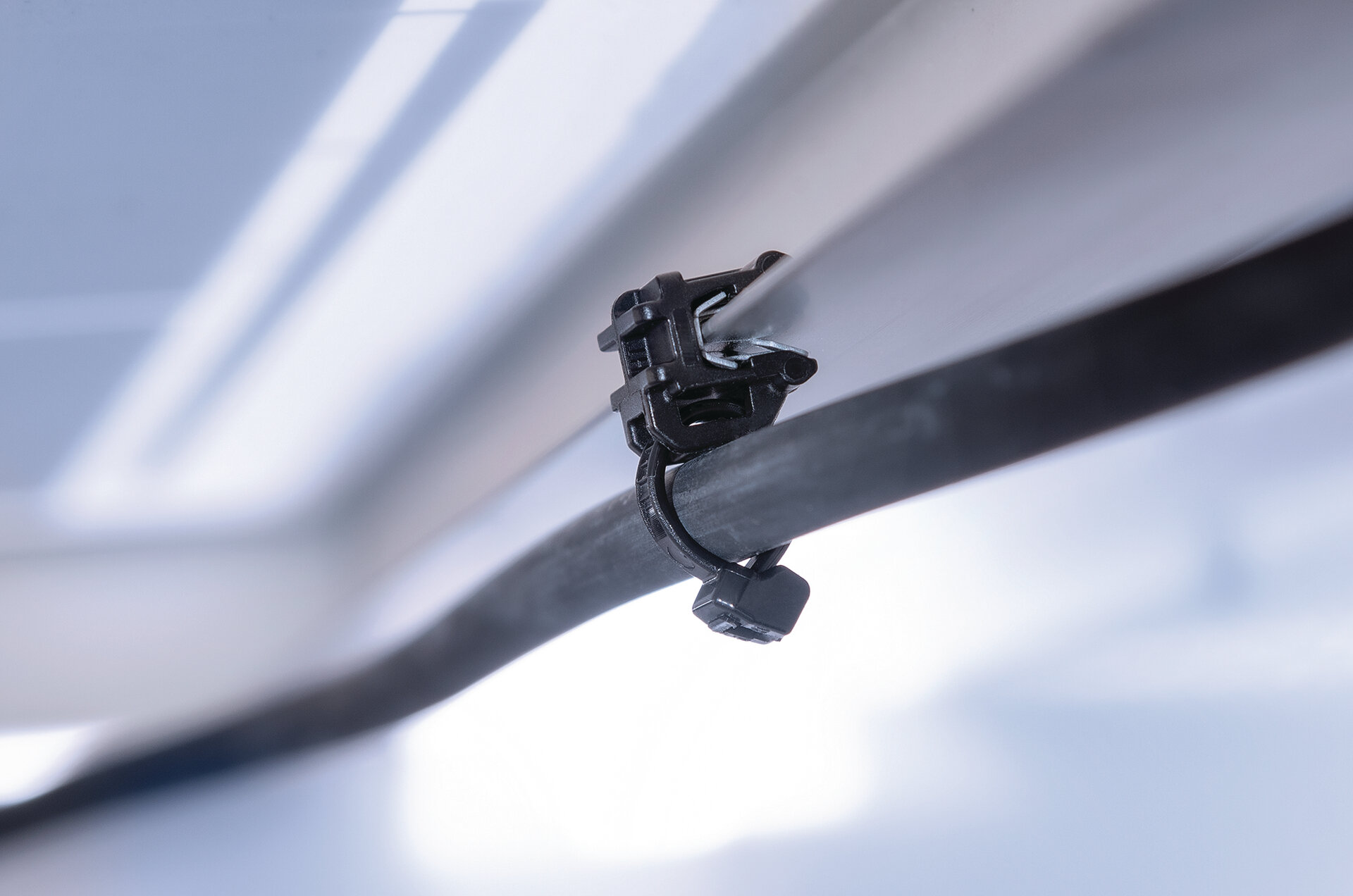

EdgeClip-Technologie reduziert Installations- und Wartungsaufwand

➤ Ganzheitlicher Systemansatz
Einheitliche Lösungen für Befestigung, Schutz und Kennzeichnung sorgen für konsistente Qualität.

➤ Breites Solarportfolio
Smarte Kabelbefestigung minimiert Fehlerquellen und reduziert Stillstände.

➤ Nachhaltige Wirtschaftlichkeit
Langlebige Komponenten senken Wartungskosten und sichern langfristig den Ertrag.

➤ Für jede Umgebung geeignet
Von biobasierten Kunststoffen bis zu Edelstahl für extreme Einsatzbedingungen.

Ergänzend stehen vorkonfigurierte Montage-Kits für typische Modulreihen zur Verfügung – inklusive aller notwendigen Clips, Kabelbinder und Kennzeichnungen. Das reduziert Montageaufwand, minimiert Fehlerquellen und sorgt von Beginn an für eine strukturierte, wartungsfreundliche Installation.

Für Ihre Projektplanung stehen Ihnen umfassende Produkt- und Planungsdaten als PDF-Download zur Verfügung.

Technische Expertise für nachhaltige PV-Systeme – das Team Industrietechnik von HARDY SCHMITZ

Für eine langlebige und effiziente PV-Anlage braucht es mehr als die richtigen Komponenten – entscheidend ist ein starker Partner an Ihrer Seite. Das Team Industrietechnik von HARDY SCHMITZ begleitet Sie entlang des gesamten Projektzyklus:

✓ Technischer Support bei Inbetriebnahme und Integration
✓ Effiziente Beschaffung aller relevanten Komponenten aus einer Hand
✓ Unterstützung bei Modernisierung und Erweiterung bestehender Anlagen
✓ Individuelle, herstellerunabhängige Beratung für optimale Systemlösungen
✓ Planung und Auslegung von PV-, Speicher- und Energiemanagementsystemen

Kontaktieren Sie uns – wir beraten Sie gern persönlich!

Team Industrietechnik
Industrie-support@hardy-schmitz.de

FAQ

Wie erkenne ich ein fehlerhaftes Kabelmanagement bei einer PV-Anlage und welche Risiken entstehen?

Ein versagendes Kabelmanagement erkennen Sie meist an sichtbaren Veränderungen. Entscheidend ist, dass Sie gezielt auf die Kabelführung schauen – besonders im DC-Bereich, wo dauerhaft Spannung anliegt und Fehler sofort sicherheitsrelevant werden können.

Typische Anzeichen, auf die Sie achten sollten:

• Lose oder durchhängende Kabel
• Feuchtigkeit in Steckverbindungen
• Spröde oder gebrochene Kabelbinder
• Beschädigte oder aufgescheuerte Isolierungen

Diese Mängel wirken sich direkt auf die Betriebssicherheit aus. Beschädigte Leitungen können Kurzschlüsse oder Lichtbögen verursachen. Lose Kabel erhöhen den mechanischen Stress und beschleunigen den Verschleiß. Feuchtigkeit führt zu Korrosion und Kontaktproblemen. Im schlimmsten Fall entsteht Überhitzung und damit ein erhöhtes Brandrisiko.

Warum versagt das Kabelmanagement in PV-Anlagen oft schon nach wenigen Jahren?

Das Kabelmanagement von Photovoltaikanlagen ist dauerhaft Umwelteinflüssen ausgesetzt und viele Standardkomponenten sind dafür nicht ausgelegt. In Außenbereichen treffen UV-Strahlung, Hitze, Kälte, Wind und Feuchtigkeit auf die Materialien – und das jeden Tag.

Die wichtigsten Einflussfaktoren im Überblick:

Das Problem entsteht meist schleichend. Anfangs sind die Veränderungen kaum sichtbar, doch die Stabilität nimmt kontinuierlich ab. Werden Komponenten eingesetzt, die nicht konsequent für den Außeneinsatz ausgelegt sind, verlieren sie schnell ihre Funktion.

Welche Komponenten im DC-Bereich einer PV-Anlage sind besonders anfällig für Schäden?

Im DC-Bereich einer PV-Anlage zeigt sich schnell, wie gut das Kabelmanagement wirklich ist. Denn hier wirken elektrische Dauerlast, Witterung sowie mechanische Belastung gleichzeitig und genau das beansprucht die Komponenten erheblich.

Anfällig sind vor allem:

• Kabelbinder mit unzureichender UV-Beständigkeit
• Clips und Halterungen, die Materialermüdung zeigen
• DC-Steckverbindungen, bei denen Feuchtigkeit eindringen kann
• Schutz- und Schrumpfschläuche mit nachlassender Schutzwirkung

Wenn diese Bauteile altern oder versagen, verliert die Kabelführung ihre Stabilität. Kabel bewegen sich, scheuern an Bauteilen und die Isolation wird geschädigt. Gleichzeitig entstehen Kontaktprobleme an Steckverbindungen.

Wie lässt sich durch richtiges Kabelmanagement die Sicherheit von PV-Anlagen verbessern?

Ein durchdachtes Kabelmanagement ist mehr als nur „saubere Verlegung“ – es ist die Grundlage für einen dauerhaft sicheren und stabilen Anlagenbetrieb. Wenn die Komponenten richtig gewählt und fachgerecht installiert sind, lassen sich typische Schadensbilder von Anfang an vermeiden.

Worauf es in der Praxis ankommt:

Der entscheidende Punkt ist das Zusammenspiel: Gute Materialien allein reichen nicht – erst die richtige Verarbeitung macht den Unterschied.

Praxistipp: Regelmäßige Sichtkontrollen helfen, Veränderungen früh zu erkennen. So können Sie eingreifen, bevor echte Sicherheitsrisiken oder Ertragsverluste entstehen
