24. Oktober 2024

SL Fast Flat – das revolutionär neue Montagesystem für Photovoltaikanlagen von SL Rack

Das SL Fast Flat von SL Rack ist eine wegweisende Lösung im Bereich der Solarmontagesysteme, die durch herausragende Montagegeschwindigkeit, Flexibilität und Langlebigkeit überzeugt. Diese speziell für Flachdächer entwickelte Unterkonstruktion garantiert eine sichere und effiziente Montage, die sowohl Solarteuren als auch PV-Experten die tägliche Arbeit erheblich erleichtert. Dank der bereits vormontierten Teile erfolgt der Aufbau werkzeuglos durch Einklicken der Systemkomponenten und geht leicht von der Hand.

Weitere interessante Produkteigenschaften von SL Fast Flat sind unter anderem:

➤ Minimale Bodenpressung
Ideal, um weiche Dächer zu schonen und ihre Lebensdauer zu verlängern. Insgesamt wird die Belastung auf jedem Flachdach stark reduziert und damit das Risiko von Beschädigungen verringert.

➤ Spannungsfreie Montage
Integrierte Kippgelenke sorgen für eine Montage ohne unnötige Spannungen. Damit wird die Lebensdauer der verbauten Solarmodule verlängert.

➤ Universelles Basiselement
Geeignet für jede Modulgröße und Ausrichtung – dadurch ist maximale Flexibilität in der Anwendung geboten und die Planung vereinfacht sich deutlich.

➤ Vielseitigkeit in den Modulgrößen
Unterstützt Modulbreiten von 1100 bis 1140 mm und ist für jede Modullänge geeignet. So ist die PV-Unterkonstruktion auch für zukünftige Anforderungen bestens gerüstet.

➤ Lightweight-Modul-Ready
Entwickelt, um mit leichten Lightweight-Solarmodulen zu harmonieren. Zusammen mit den erheblich leichteren Solarpaneelen punktet das System durch sein geringes Gewicht.

➤ Qualität „Made in Germany“
Zu 100 % in Deutschland gefertigt. Das Montagesystem erfüllt höchste Qualitätsstandards in Verarbeitung und Material.

➤ Langlebig dank feuerverzinktem Stahl
Hervorragender Korrosionsschutz – speziell optimiert für die Anforderungen einer Flachdach-Konstruktion. Die ZM430-Beschichtung sichert ein Korrosionsniveau von C4.

Dank der robusten Materialien, der durchdachten Konstruktion und des kompakten Designs ist SL Fast Flat ideal für jedes Flachdach geeignet.

Komponentenübersicht: das Flachdach-Montagesystem SL Fast Flat für Photovoltaikanlagen

Das PV-Montagesystem SL Fast Flat ist eine durchdachte und effiziente Lösung für die Montage von Solarmodulen auf Flachdächern. Das kompakte und platzsparende Design macht das System zu einer optimalen Lösung, wenn die Lagerfläche begrenzt ist und ein einfacher Transport zur Baustelle gegeben sein soll. Ganze 225 Schienen finden auf einer Europalette Platz.

Das modular aufgebaute System bietet für die unterschiedlichsten Anforderungen auf Flachdächern ein exakt aufeinander abgestimmtes Repertoire an praktischen Unterkonstruktionskomponenten.

Basic Frames
Ein einziges Element für die Modulbreiten von 1100 bis 1140 mm und kompatibel mit allen Solarmodullängen. Ein besonderes Merkmal: Pflastersteine (200, 400 und 500 mm) können zur Ballastierung direkt in die Schiene gelegt werden.

Bodenschuhe
In zwei Größen erhältlich. Zur Unterstützung verschiedener Auflagepressungen können bis zu fünf Schuhe auf einer Schiene integriert werden. Frei von Weichmachern und UV-beständig. Der EPDM-Bodenschuh bietet eine erhöhte Haftung.

Zwischenstücke
Einsetzbar als Wartungskanal für Ost-West-Systeme und als Distanzstück für Süd-Systeme, um eine flexible und wartungsfreundliche Installation zu ermöglichen.

Ballastwinkel
Speziell für die Ballastierung von Flachdach-Photovoltaikanlagen entwickelt. Das Winkelprofil kann Pflastersteine von 200, 400 und 500 mm aufnehmen und ist mit einer Länge von 2300 mm für alle Modullängen geeignet.

FLA-Universalklemmen
Bequem von oben mit Schraubendreher Torx 40 verschraubbar. Universell einsetzbar zur Ballastierung oder zur Befestigung der Windschottbleche.

Viertelpunktstreben
Zusätzliche Versteifung bei Viertelpunktmontage. Sie sorgt für eine saubere Kabelführung und kann als Montagehilfe oder Abstandhalter zwischen Basic-Frame-Reihen eingesetzt werden – selbst bei Endpunktmontage.

Windschottbleche
Verschiedene Windschottblech-Varianten sichern eine Reduzierung des Ballasts. Je nach Ausführung lassen sie sich schraublos durch Klemmen oder durch Verschrauben montieren.

Kabelhalter
UV-beständig lassen sich die Kabelhalter an den Basic Frame und die Viertelpunktstrebe montieren, um eine ordentliche und dauerhaft haltbare Kabelführung zu gewährleisten.

Blitzschutzklemmen
Für maximale Sicherheit ermöglichen die von oben verschraubbaren Klemmen die Anbindung an externe Blitzschutzeinrichtungen und den Potentialausgleich einzelner Modulfelder untereinander – zertifiziert nach DIN EN 62561.

Noch schneller und einfacher – die beeindruckend leichte Montage des SL-Fast-Flat-Systems

Mit dem SL Fast Flat setzt SL Rack neue Maßstäbe in der Montagegeschwindigkeit. Die vormontierten Komponenten und das werkzeuglose Klick-System ermöglichen eine der schnellsten Montagen auf dem Markt.

Schritt 1: Montage Bodenschuh
Bodenschuh in die Führung des Basic Frames stecken, in die Aussparung einhebeln und einrasten lassen.

Schritt 2: Montage Firstadapter
Firstadapter bis zum Anschlag hochklappen.

Schritt 3: Ballastierung
Entweder Pflastersteine (200, 400 oder 500 mm) zur Ballastierung in die Vertiefung im Basic Frame platzieren oder optionale Ballastierung mit dem Ballastwinkel montieren.

Schritt 4: Montage Viertelpunktstrebe (falls erforderlich)
Löcher der Viertelpunktstrebe in den dafür vorgesehenen Nasen auf dem Basic Frame einhängen. Firstadapter hochklappen und mit den Haken das Versteifungsblech fixieren.

Schritt 5: Montage Module
Die Solarmodule werden nach Herstellervorgaben auf die PV-Unterkonstruktion montiert.

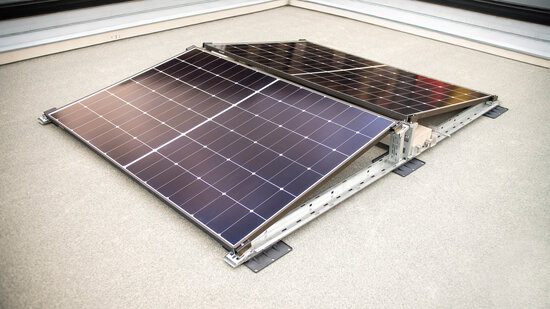

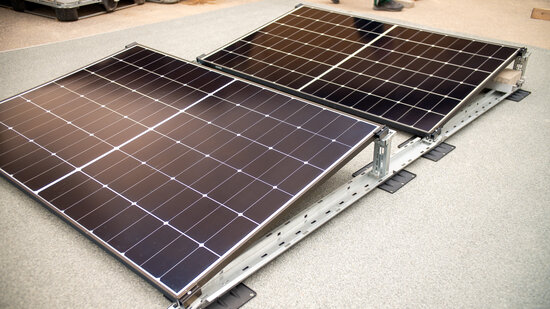

Egal, ob in Süd- oder Ost-West-Ausrichtung: Das System ist sowohl für Endpunkt- als auch für Viertelpunktklemmung geeignet. Mit wenigen Handgriffen können die jeweiligen Reihen aufgestellt werden, was zu einer deutlich verkürzten Installationszeit führt.

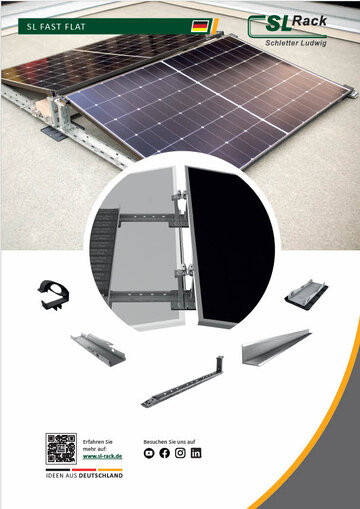

Weiterführende Informationen zu dem Montagesystem SL Fast Flat des Herstellers SL Rack finden Sie in der folgenden Broschüre, die Ihnen hier zum Download bereitsteht.

Qualität und Nachhaltigkeit – die innovativen Lösungen von SL Rack

Der Hersteller SL Rack aus Haag in Oberbayern bietet hochwertige und nachhaltige Montagesysteme für Photovoltaikanlagen – 100 % „Made in Germany“. Geeignet für Schräg- und Flachdächer, Freiflächen und Carports ermöglichen die intelligenten Baukasten-Systeme eine einfache und schnelle Montage.

Damit schaffen die durchdachten Unterkonstruktionssysteme von SL Rack eine ideale Basis, um individuelle Kundenwünsche oder Installationsanforderungen zu erfüllen, ohne maßgefertigte Teile zu benötigen. Dabei legt das Unternehmen SL Rack großen Wert auf qualitativ hochwertige und nachhaltige Produkte, die langlebig und umweltfreundlich Solaranlagenbetreibern die gewünschte Investitions- und Zukunftssicherheit bieten.

SL Rack gilt als Pionier und renommierter Hersteller von ausgezeichneten Photovoltaik-Montagesystemen mit Produktionsstandorten in Deutschland und Europa. Das inhabergeführte Unternehmen blickt auf mehr als ein Vierteljahrhundert Erfahrung in der Solarbranche zurück. Es bietet richtungsweisende Montage-Komplettlösungen für Dächer, Freiflächen, Fassaden und Carports. Dank permanenter Forschung und Entwicklung bietet SL Rack seinen Kunden ausgereifte Produkte, die Montagefreundlichkeit bis ins Detail auszeichnen. Das Unternehmen mit Hauptsitz in Haag in Oberbayern, östlich von München, beschäftigt rund 200 Mitarbeitende, die den Markt für PV-Montagesysteme wesentlich mitgestalten.
