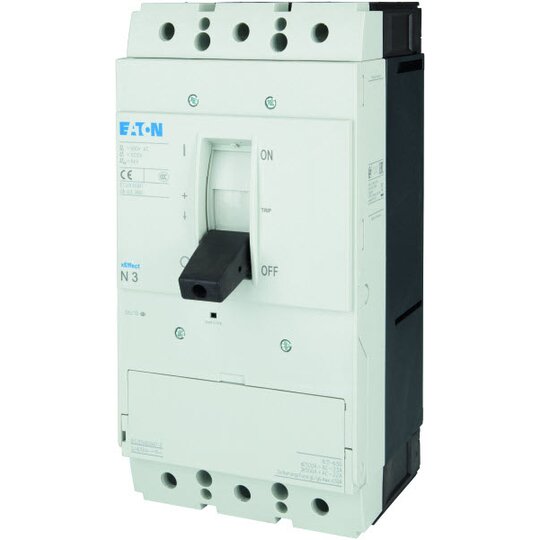

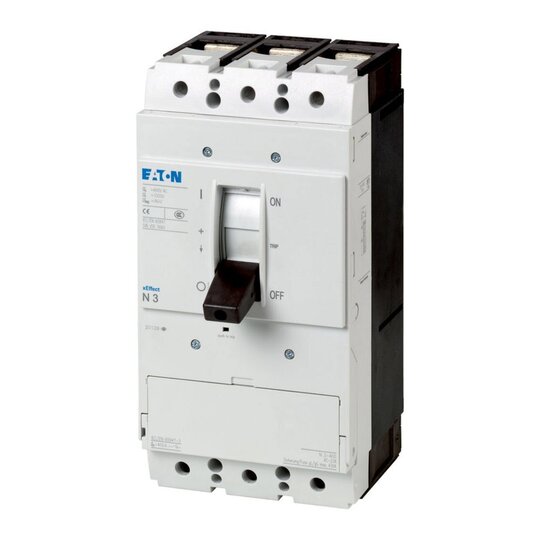

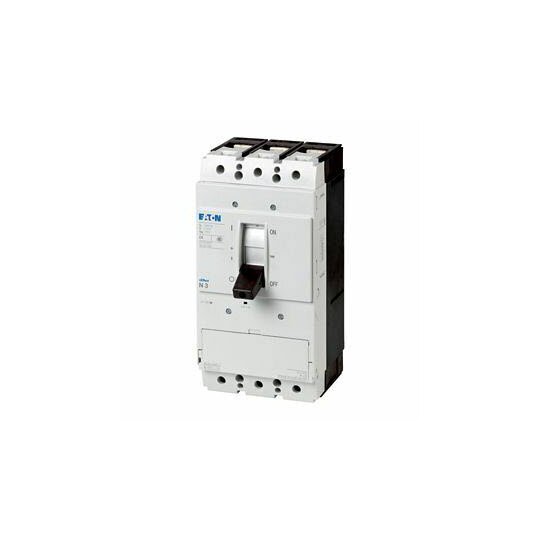

EATON N3-630 Lasttrennschalter 3p 630A BG3 266020

Art.-Nr. 2716521

DEHA.-Nr. 0354190

EAN 4015082660208

Hersteller-Nr. 266020

Beschreibung

Trennschalter N. Erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. Hilfsschalter, Spannungsfreischaltungen und Fernbediener erleichtern die Signalisierung und Automatisierung. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.

Technische Details

Ausführung als Hauptschalter	true
Ausführung als Wartungs-/Reparaturschalter	true
Ausführung als Sicherheitsschalter	false
Ausführung als NOT-AUS-Einrichtung	true
Ausführung als Wendeschalter	false
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 - 690 V
Bemessungsdauerstrom bei AC-23, 400 V	0 A
Bemessungsdauerstrom bei AC-21, 400 V	0 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	12 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	315 kW
Schaltleistung bei 400 V	0 kW
Bedingter Bemessungskurzschlussstrom Iq	0 kA
Polzahl	3
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Motorantrieb optional	true
Motorantrieb integriert	false
Spannungsauslöser optional	true
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	true
Geeignet für Frontbefestigung 4-Loch	false
Geeignet für Frontbefestigung Zentral	false
Geeignet für Verteilereinbau	true
Geeignet für Zwischenbau	true
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Kipphebel
Verriegelbar	true
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	false
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	sonstige
Breite	140 mm
Höhe	275 mm
Tiefe	159 mm

Zubehör (49)

Eaton

EATON ZFS62-NZM7 Außenwarnschild englisch 065957

Art.-Nr. 2717231

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON ZFS63-NZM7 Außenwarnschild französisch 065958

Art.-Nr. 2717232

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON ZFS61-NZM7 Außenwarnschild deutsch 051089

Art.-Nr. 2718413

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XHIV Voreilender Hilfsschalter 2fS 259430

Art.-Nr. 2716485

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XA24ACDC Arbeitsstrom- auslöser 259754

Art.-Nr. 2716490

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XA208-250ACDC Arbeitsstrom- auslöser 259763

Art.-Nr. 2724595

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XA380-440ACDC Arbeitsstrom- auslöser 259766

Art.-Nr. 2726781

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKSA Abdeckung f.BG3 3p 260045

Art.-Nr. 2716499

Nettopreis

Bestand

verfügbar

Eaton

EATON NZM3-XR380-440AC Fernantrieb f.BG3 259852

Art.-Nr. 2724773

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XAVS Ausfahrsockel 3p 266711

Art.-Nr. 2726803

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKS Schraubanschluss 3p Standard 260039

Art.-Nr. 2726828

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKS240 Kabelschuh 240qmm schmale Ausf. 260041

Art.-Nr. 2716500

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKC Rahmenklemme 3p bis 630A 260042

Art.-Nr. 2716498

Nettopreis

Bestand

verfügbar

Eaton

EATON UVU-NZM Verzögerungseinheit 260154

Art.-Nr. 2724603

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XHB Hauptschalter-Bausatz schwarz 266628

Art.-Nr. 2716532

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XHBR Hauptschalter-Bausatz rot 266634

Art.-Nr. 2716533

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XS-L Hauptschalterbausatz seitlich links 3p 266643

Art.-Nr. 2731101

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XS-R Hauptschalter-Bausatz seitlich RECHTS 3p 266646

Art.-Nr. 2726834

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XSR-L Hauptschalter-Bausatz seitlich LINKS rot 266655

Art.-Nr. 2724859

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XSR-R Hauptschalter-Bausatz seitlich RECHTS rot 266658

Art.-Nr. 2724860

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON +NZM3-XKCU Rahmenklemme 3p unten bis 630A 262245

Art.-Nr. 2724581

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON +NZM3-XKCO Rahmenklemme 3p oben bis 630A 262246

Art.-Nr. 2716512

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XUV Unterspannungsauslöser 259527

Art.-Nr. 2726900

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XUHIV380-440AC Unter- spannungsauslöser 2VHI 259594

Art.-Nr. 2724726

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XUHIV480-525AC Unter- spannungsauslöser 2VHI 259598

Art.-Nr. 2726420

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XUHIV24DC Unterspannungs- auslöser 2VHI 259602

Art.-Nr. 2725524

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XUHIV220-250DC Unter- spannungsauslöser 2VHI 259610

Art.-Nr. 2726907

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XUHIV20208-240AC Unterspannungsauslöser 2VHI 259651

Art.-Nr. 2716501

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XUHIV20380-440AC Unterspannungsauslöser 2VHI 259653

Art.-Nr. 2724872

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XUVHIV20 Unterspannungs- auslöser 2VHI 259688

Art.-Nr. 2726911

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM-XBZ1000 Bowdenzug 281587

Art.-Nr. 2725222

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM-XBZ225 Bowdenzug 281585

Art.-Nr. 2716580

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM-XBZ600 Bowdenzug 281586

Art.-Nr. 2725223

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM2/3-XA12ACDC Arbeitsstrom- auslöser 259752

Art.-Nr. 2724740

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XCI48-TVDVR Isolierstoff Gehäuse 271530

Art.-Nr. 2725539

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKA1 Tunnelklemme 3p 1 Seite max.185qmm 271459

Art.-Nr. 2725157

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKA2 Tunnelklemme 3p 1 Seite max.240qmm 271461

Art.-Nr. 2716586

Nettopreis

Bestand

verfügbar

Eaton

EATON +NZM3-XKR13O Anschluss rückseitig 13mm 3p oben 281667

Art.-Nr. 2731425

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKS185 Kabelschuh Cu Kabel 260040

Art.-Nr. 2716513

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XMV Mechanische Verriegelung 281583

Art.-Nr. 2725158

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XTVDVR-60 Türkupplungsdreh- griff Rot-Gelb max.60mm Achse 271514

Art.-Nr. 2724517

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XTVD-0 Türkupplungsdrehgriff abschließbar o.Achse 279394

Art.-Nr. 2725159

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XTVD-60 Türkupplungsdrehgriff abschließbar max.60mm Achse 271506

Art.-Nr. 2724509

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON ZFS60-NZM7 Außenwarnschild blanko 065896

Art.-Nr. 2717235

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKR13 rückseitiger Anschluss 13mm 3p 281668

Art.-Nr. 2716591

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XHB-DAR-NA Hauptschalter- bausatz+Zusatzgriff rot NA-Ausf. 119001

Art.-Nr. 2731526

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKSAE Kabelschuh Abdeckung 119869

Art.-Nr. 2723666

Nettopreis

Bestand

nicht verfügbar

Eaton

EATON NZM3-XKSAV Anschlußabdeckhaube 3p breit 119858

Art.-Nr. 2729323

Nettopreis

Bestand

verfügbar

Eaton

EATON NZM3-XKV70-2 Anschlußverbreiterung 3p 2 Loch 119860

Art.-Nr. 2729324

Nettopreis

Bestand

verfügbar

Downloads

3D / BIM Objekt

DOC CE-Erklärung

Deeplink Produktseite

EPD-Erklärung

Lehrvideo

Maßzeichnung

Montageanleitung

Produktdatenblatt

Verkaufsprospekt

Bestand

verfügbar

eClass.-Nr.

27371403

WEEE-Nr.

92318050

Zolltarif-Nr.

85362090
