05. September 2024
Kabelführungen & Kabelschutz von HellermannTyton: Kabelschläuche für Maschinen- und Schaltschrankbau
Eine übersichtliche und gut strukturierte Kabelführung ist praktisch und bietet zahlreiche Vorteile. Doch wie stellen Sie sicher, dass Ihre Kabel nicht nur ordentlich, sondern auch optimal geschützt sind? Die verschiedenen Schutzschlauchserien des Herstellers HellermannTyton bieten hierfür eine große Auswahl an hervorragenden Lösungen. Damit sind die Kabel und Leitungen nicht nur ordentlich gebündelt und verlegt, sondern zeitgleich vor elektrischen, thermischen, mechanischen und chemischen Einflüssen geschützt.
Denn obwohl stromführende Kabel über einen stabilen Außenmantel verfügen, reicht dieser Schutz oft nicht aus. Ein Kabelmantel kann Staub, Schmutz sowie Feuchtigkeit nur bis zu einem gewissen Grad fernhalten. Außerdem erfüllt er häufig nicht die hohen Anforderungen an Abrieb-, Zug- und Formbeständigkeit, die in vielen industriellen Anwendungen gefordert sind. Durch den Einsatz von Kabelschutzlösungen optimieren Sie sowohl die Organisation und Führung Ihrer zu verlegenden Kabel als auch die Sicherheit Ihrer Installation.
Im Folgenden stellt Ihnen unser Team aus der Industrietechnik seine persönlichen Highlights aus dem breit gefächerten Portfolio an Kabelschutzschläuchen des Herstellers HellermannTyton vor.

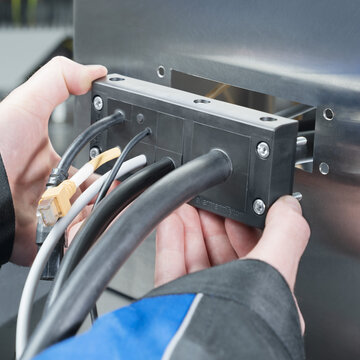

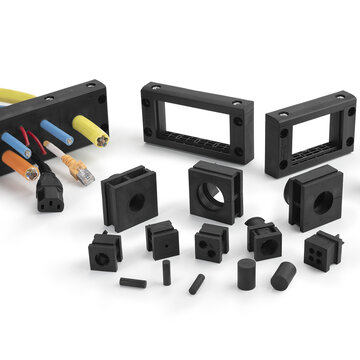

Kabeldurchführungssystem VarioPlate – maximale Flexibilität im Schaltschrankbau
Mit dem modularen System VarioPlate lassen sich Kabel schnell, sicher und zuverlässig in Gehäuse und Schaltschränke einführen.
Das Besondere: Kabel und Leitungen mit unterschiedlichsten Durchmessern lassen sich flexibel und zeitsparend installieren – ohne vorgefertigte Stecker oder Verbinder zu lösen.
Auch ein nachträglicher Kabelaustausch gelingt mühelos, ohne dass eine komplette Demontage erforderlich ist. Das System bietet zudem die Möglichkeit, sowohl konfektionierte Leitungen als auch Leitungen mit freiem Leitungsende sicher einzuführen und auf Zug zu entlasten. Dank der integrierten Dichtung ist der Rahmen zuverlässig abgedichtet.
Die Kabeldurchführungsrahmen VarioPlate gibt es in vier verschiedenen Rahmengrößen, die den gängigen Ausschnittmaßen im Schaltschrankbau entsprechen. Kombinierbare Tüllen mit bis zu 4 Öffnungen ermöglichen das Durchführen von Kabeln und Leitungen mit Durchmessern von 3 bis 33 mm.
Weitere Eigenschaften der Kabeldurchführungsrahmen VarioPlate:
➤ Maximal 10 Kabeltüllen
➤ Integrierte Zugentlastung
➤ Schutzart IP 65 oder IP 66
➤ Wanddichtung im Rahmendesign enthalten
➤ Geeignet für Ausschnittgrößen 65 x 36 bis 54 mm
➤ Integrierter Kabeldurchmesser-Toleranzausgleich
➤ Passend für alle gängigen Standard-Ausschnittmaße

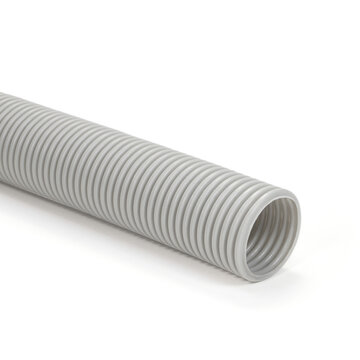

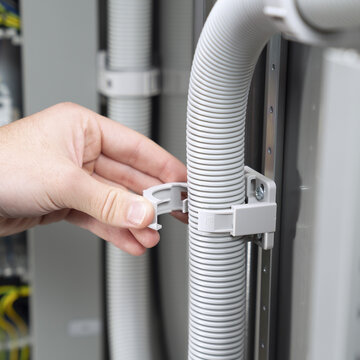

Optimierte Verkabelung im Schaltschrank dank IWS-Wellrohrserie
Für eine flexible und effiziente Leitungsführung im Schaltschrank- und Maschinenbau erweisen sich die CTCC IWS-Wellrohrhalter sowie die Isolvin IWS-Wellrohre aus Polyethylene (PE) von HellermannTyton als unverzichtbar.
Das durchdachte Design der CTCC IWS-Wellrohrhalter ermöglicht es, Kabel und Leitungen mühelos zu befestigen, strukturiert zu führen und gesichert zu schützen.
Dabei lassen sich die Halter einfach öffnen sowie schließen. Und selbst nach der Installation der IWS-Wellrohre lassen sie sich im verriegelten Zustand rotieren. Dabei sichert die umschließende Rippe ein seitliches Verrutschen des flexiblen Wellrohrs, was einen sicheren und festen Halt garantiert.
Ausgesprochen vorteilhaft: Bei der Montage kann das Wellrohr im offenen Halter vorfixiert werden und an beiden Seiten ist einen Kabelbinderaufnahme möglich.
Überdies lässt sich bei Wartungsarbeiten oder nachträglichen Änderungen der IWS-Halter bequem von oben mit einem Schraubendreher öffnen.
Weitere Eigenschaften der CTCC IWS-Wellrohrhalter aus Polyamide 6.6/6, schlagzäh modifiziert, hitzestabilisiert (PA66/6HIRHS):
➤ Selbstverlöschend nach UL94 HB
➤ Sichere Befestigung mit Schrauben
➤ Passend für Befestigungsschienen in Schaltschränken
➤ Leichte Vorfixierung des Wellrohrs im geöffneten Zustand
➤ Durch Aussparung im Deckel sind zusätzliche Verlegungen möglich (z. B. eines Massekabels)
Neben den zuverlässigen und bedienerfreundlichen Befestigungsmöglichkeiten bieten die IWS-Wellrohre einen hervorragenden mechanischen Schutz. Sie zeichnen sich durch ihre hohe Flexibilität und gute Abriebfestigkeit aus.
Weitere Eigenschaften der IWS-Wellrohrserie aus PE
➤ Hochflexibel, abriebfest und druckbeständig
➤ Selbstverlöschend nach UL94HB und FMVSS 302
➤ Beständig gegen Öle, Treibstoffe und Lösungsmittel

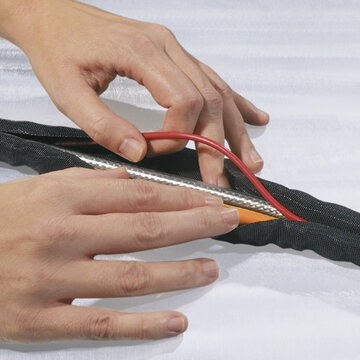

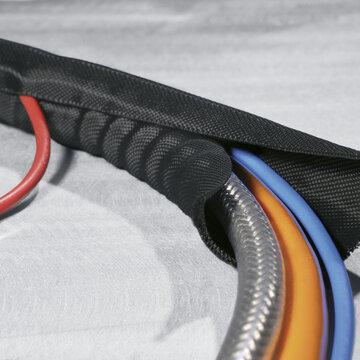

Gewebeschutzschlauch Twist-In: universell einsetzbar im Maschinenbau und bei Elektroinstallationen
Mit dem wiederverwendbaren Helagaine Gewebeschutzschlauch Twist-In bietet HellermannTyton eine hervorragende Lösung, um vorkonfektionierte Kabel und Leitungen gebündelt zu verlegen – auch innerhalb einer nachträglichen Montage.
Dieser offene und selbstschließende Gewebeschlauch aus Polyestergarn zeichnet sich durch eine innovative Struktur aus, die das einfache Anbringen und Entfernen des Schlauches mit nur einem Handgriff ermöglicht – sogar an bereits installierten Kabeln.
Dank der einzigartigen Konstruktion des Helagaine Twist-In bleiben Kabelbündel und Leitungen jederzeit leicht zugänglich, was Wartungs-, Reparatur- und Inspektionsarbeiten erheblich erleichtert. Kabel können problemlos gebündelt und entnommen werden, ohne dass Verbindungselemente oder Zubehör demontiert werden müssen.
Der Gewebeschutzschlauch lässt sich in den verschiedensten industriellen Bereichen verwenden, wie beispielsweise im Maschinenbau, in Elektroinstallationen sowie in der Automobilindustrie. Aber auch für den Schutz von Kabeln und Leitungen im Home-Office oder von Unterhaltungssystemen eignet er sich hervorragend.
Weitere Eigenschaften der Helagaine Gewebeschläuche Twist-In:
➤ Sehr guter Schutz gegen Abrieb
➤ Geeignet für Betriebstemperaturen -50 bis +125 °C
➤ Brennverhalten und Entflammbarkeit nach FMVSS 302
➤ Ablängen ohne Ausfransen mit Heißschneidegerät HSG0
➤ Wenige Durchmesser für einen breiten Anwendungsbereich

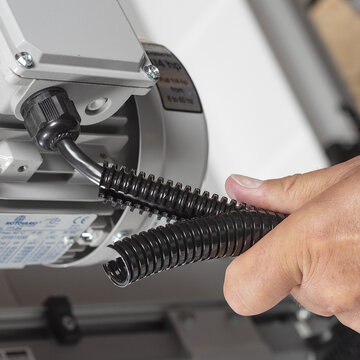

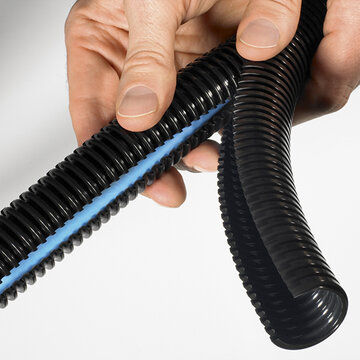

Die perfekte Lösung für nachträgliche Kabelverlegung – HelaGuard HG-DC-Kunststoffschlauch
Der HelaGuard Doppelschlitz-Schutzschlauch aus Polyamid 6 ist die ideale Lösung für die nachträgliche Verlegung von Kabeln und Leitungen in Schaltschränken sowie im Maschinen- und Anlagenbau.
Die halogenfreien Schläuche bewähren sich besonders in anspruchsvollen Umgebungen, in denen Leichtigkeit, Flexibilität und ein hoher Abriebschutz gefragt sind.
Dank ihrer Konstruktion lassen sich die HelaGuard Schutzschläuche wiederholt öffnen und schließen, wobei die Kabel und Leitungen seitlich eingeführt werden können.
Der breite Temperaturbereich von -40 °C bis +120 °C sowie die gute mechanische Festigkeit sorgen für optimalen Schutz und Zuverlässigkeit.
Der HelaGuard Kunststoffschlauch wird in Längen von 25 und 50 Metern auf Rollen geliefert.
Weitere Eigenschaften der HelaGuard HG-DC-Kunststoffschläuche:
➤ Hohe Abriebfestigkeit
➤ Gute Verschleißfestigkeit
➤ Halogen-, Schwefel- und Phosphorfrei
➤ Gute Schlagfestigkeit und formbeständig
➤ Selbstverlöschend nach IEC 61386 und UL94 HB
➤ Beständig gegen viele Öle, Fette und Lösungsmittel

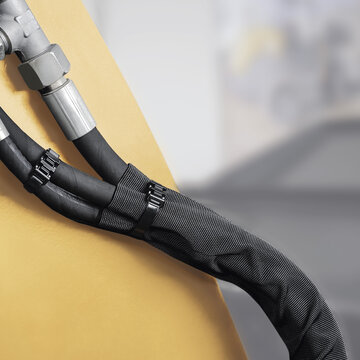

Robuster Berstschutz für Hydraulikleitungen – HEGWS Gewebeschutzschlauch
Der Helagaine HEGWS ist ein äußerst strapazierfähiger Berstschutzschlauch, der speziell für die schützende Ummantelung von Hydraulikleitungen entwickelt wurde.
Gefertigt aus halogenfreiem Polyamid, schützt er zuverlässig sowohl Maschinen als auch Personen, die z.B. in der Nähe von Erdbaumaschinen sowie in Bereichen mit starken mechanischen Vibrationen arbeiten.
Der geschlossene Gewebeschutzschlauch verhindert unkontrollierten Ölausfluss (Pin-Hole-Effekt) und schützt bei Schlauchrissen.
Der Berstschutz kann in einem Temperaturbereich von -60 °C bis +125 °C eingesetzt werden und überzeugt durch seine hohe Flexibilität sowie einfache Handhabung.
Weitere Eigenschaften der Helagaine Gewebeschläuche HEGWS:
➤ Selbstverlöschend nach UL94 V2 und FMVSS 302
➤ Ausgezeichnete Abrieb- und Reißfestigkeit
➤ Risikominderung von Ölstrahlverletzungen
➤ Erfüllt Erdbaumaschinen-Schutzeinrichtungen nach DIN EN ISO 3457
➤ Entspricht DIN EN 1299 hinsichtlich mechanischer Schwingungen und Stößen

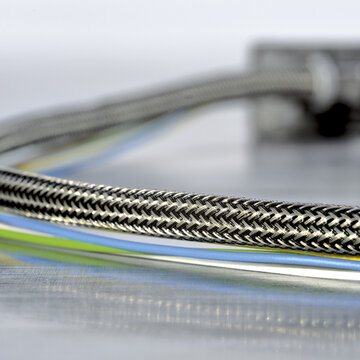

EMV-Geflechtschlauch HEGEMIP – der ideale Schutz in bewegten Anwendungen
Die halogenfreien EMV-Schutzschläuche Helagaine HEGEMIP schützen Kabelanlagen äußerst zuverlässig vor elektromagnetischen Störungen. Durch die Materialkombination aus verzinntem Kupfer- und Polyestergarn sind diese Schläuche deutlich leichter als herkömmliche Metallgeflecht-Ausführungen.
Zudem ermöglicht diese flexible Geflechtstruktur ein einfaches Aufweiten und -Aufziehen der Schläuche. Daher sind Helagaine HEGEMIP ideal geeignet für Anwendungen, in denen es auf Flexibilität, Beweglichkeit und Dynamik ankommt. Zudem eignen sie sich perfekt für Installationen auf engem Raum.
Ebenfalls punktet der Materialmix aus verzinntem Kupfer und Polyester im Vergleich zu einem reinen Zinngeflecht mit seinem guten Abriebschutz.
HEGEMIP Geflechtschläuche werden mit innen liegenden Stützschläuchen (als Transportschutz) geliefert.
Diese herausnehmbaren Innenschläuche gewährleisten die Formbeständigkeit der Geflechtschläuche und vereinfachen das Einziehen der Kabel und Leitungen erheblich. In der finalen Anwendung muss der innenliegende Schlauch entfernt werden, um einen optimalen EMV-Schutz zu gewährleisten.
Weitere Eigenschaften der EMV-Geflechtschläuche HEGEMIP:
➤ Extrem flexibel, aufweitbar und leicht anzuwenden
➤ Sogar bei Biegungen über 90° keine Knicke oder Risse
➤ Erfüllt die Anforderungen der IEC CISPR25 gegen Störungen in Fahrzeugen, Booten und Motoren
➤ Ideal für hochempfindliche Elektronik, z. B. in Maschinen, militärischen Geräten und Automobilen

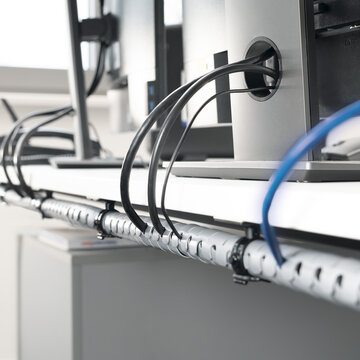

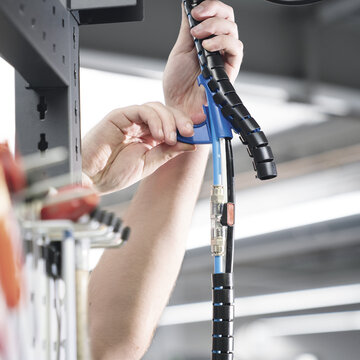

Helawrap Kabelbündelschlauch HWPP – effizient Kabel in der Industrie führen
Das Kabelbündelsystem Helawrap ist eine hervorragende Lösung zum Bündeln, Schützen und Befestigen von Kabeln und Leitungen in industriellen Umgebungen. Daher werden die Schläuche HWPP insbesondere in der Elektroindustrie, im Schaltschrankbau sowie im Maschinen- und Anlagenbau eingesetzt.
Mit praktischem Befestigungszubehör wie Helawrap Clips und Befestigungsplatten lassen sich die Bündelschläuche HWPP ordentlich führen und sicher befestigen.
Dank des einfach zu handhabenden Aufziehwerkzeugs erfolgt das Einziehen der Kabel schnell und mühelos – auch über große Kabellängen. Das Aufziehwerkzeug HAT ist im Lieferumfang enthalten.
Darüber hinaus sind die Bündelschläuche wieder öffenbar und einzelne Kabel können über die gesamte Länge seitlich ausgeführt werden. Die Schläuche können beliebig oft demontiert und wiederverwendet werden.
Dabei schätzen Anwender die einfache und schnelle Montage des Helawrap Systems, was zu erheblichen Zeit- und Kosteneinsparungen führt.
Weitere Eigenschaften des Helawrap Kabelbündelsystems HWPP:
➤ Guter Abriebschutz
➤ Geeignet für die Bündelung von langen Kabeln
➤ Ausführen von Kabeln über die gesamte Länge möglich
➤ In verschiedenen Farben, Größen und Materialien erhältlich
➤ Praktisches Aufziehwerkzeug HAT im Lieferumfang enthalten

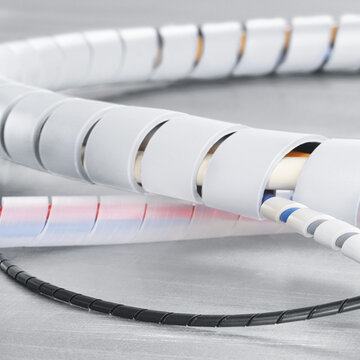

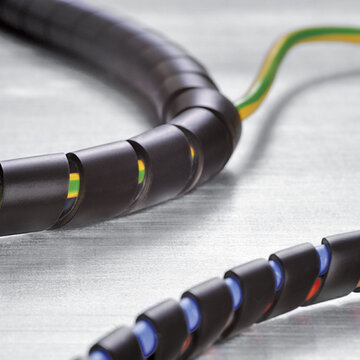

Spiralschläuche von HellermannTyton – die ideale Lösung für Industrie & Gewerbe
HellermannTyton bietet eine beeindruckende Vielfalt an Spiralschläuchen, die für verschiedenste Anwendungen konzipiert sind. Es steht eine enorme Bandbreite an Schläuchen in verschiedenen Durchmessern, Farben und Materialien zur Auswahl, sodass sich für jedes Projekt die passende Lösung finden lässt.
Selbst für anspruchsvolle Einsatzgebiete bietet HellermannTyton Spiralschläuche, die durch hohe Abriebfestigkeit, Schutz vor mechanischer Beanspruchung sowie Beständigkeit gegen Hitze und Chemikalien überzeugen.
Dabei haben alle Schläuche eins gemein: Sie sind eine vielseitige und effektive Lösung zum Führen und Schützen von Kabeln und Leitungen. Damit sichern sie die Langlebigkeit und Unversehrtheit der Kabel.
Außerdem verbessern sie die Organisation von Kabelbündeln, die Zugentlastung und den Schutz vor Verwicklungen und erleichtern so die strukturierte und effektive Verlegung der Kabel.
Dank der sehr großen Auswahl lässt sich in zahlreichen industriellen und gewerblichen Anwendungen die ideale Lösung für die jeweilige Einsatzzweck im Sortiment von HellermannTyton finden.
Weitere Vorteile der Spiralschläuche von HellermannTyton:
➤ Kabel können an jeder beliebigen Stelle des Schlauchs in die gewünschte Richtung ausgeführt werden.
➤ Auch nachträglich können die Spiralschläuche problemlos in bestehende Kabelanlagen integriert werden.
➤ Eine breite Auswahl an Durchmessern, Farben und Materialien gewährleisten optimale Lösungen in unterschiedlichsten Anwendungen.
Sichern Sie sich beste Markenqualität im HARDY SCHMITZ Onlineshop
Entdecken Sie in unserem Onlineshop die breit gefächerte Auswahl an hochwertigen Kabelprodukten des renommierten Herstellers HellermannTyton. Dabei profitieren Sie von der hohen Verfügbarkeit der Produkte sowie unseren schnellen Lieferzeiten. Wenn Sie sich beste Markenqualität zu einem attraktiven Preis-Leistungs-Verhältnis sichern möchten, sind Sie in unserem Onlineshop genau richtig.
Auch für Fragen oder weiterführende Informationen zu den Kabelschläuchen des Herstellers HellermannTyton stehen wir Ihnen gern zur Verfügung.
Kontaktieren Sie uns.
