11. Juli 2023
Outdoor-Schaltschränke AX aus Kunststoff von Rittal – schnelle Montage mit System
Die Kunststoff-Schaltschränke AX sind voll outdoorfähig. Dafür sorgt der äußerst robuste Werkstoff aus glasfaserverstärktem und ungesättigtem Polyester GFK. Damit weisen die Gehäuse eine 7-fach höhere UV-Beständigkeit auf. Somit spielt es auch keine Rolle, wo die Schaltschränke zum Einsatz kommen.
Denn egal, ob in Industriehallen oder in witterungsungeschützten Außenbereichen – die Kunststoff-Schaltschränke AX bieten höchste Beständigkeit. Aus diesem Grund lassen sie sich in Elektroinstallationen von Abwasser-Trinkwasseranlagen, Photovoltaikanlagen oder in Flughäfen und Bahnhöfen sowie der maritimen Industrie einsetzen.
Die Kunststoff-Schaltschränke AX bieten das entscheidende Plus an Sicherheit, Schutz, Effizienz und Flexibilität
Mit der Schaltschrankserie AX bietet Rittal ein Gehäusesystem, das höchste Anforderungen zum Schutz von elektrischen Komponenten und Schaltungen innerhalb von Elektroinstallationen in Innen- sowie in Außenbereichen erfüllt.
- Das Plus an Sicherheit
Ein erhöhter Personenschutz wird durch die Schutzisolierung Klasse II bis 1.000 V AC gewährleistet. Auch während und nach dem Ausbau bleibt die Schutzisolierung einschließlich der hohen Schutzarten bis IP66 (NEMA 4X) erhalten. Das Gehäuse ist nach UL 508A approbiert und verfügt über die Brandklasse V-0 nach UL94.
- Das Plus an Schutz
Die Gehäuse sind mit einer integrierten Regenschutzleiste an der Türoberkante und Türunterkante ausgestattet, die die Dichtung vor Staub sowie Regenwasser schützt und eine doppelte Abdichtung herstellt. Darüber hinaus verfügen die Gehäuse über ein UL F1-Outdoor-Rating (UL 746C).
- Das Plus an Effizienz

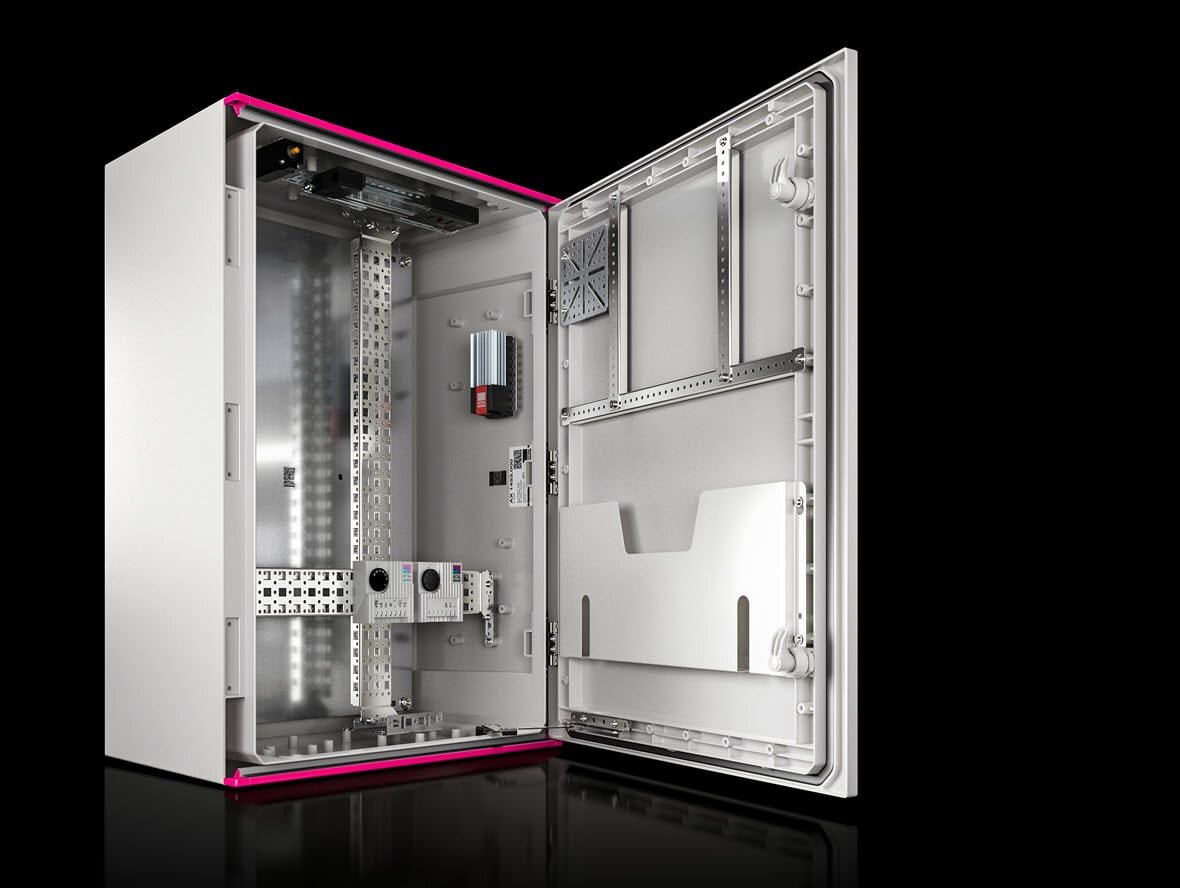

Befestigungsdome im Gehäuseinneren ermöglichen eine schnelle Verschraubung von Einbaukomponenten (wie Chassis und Schienen) an Seitenwänden und Rückwand. Ebenso leicht werden Türpositionsschalter, Türarretierung sowie Hutschienen an Befestigungsdomen montiert. Die Montageplatte wird auf vormontierten Bolzen festgeschraubt.
- Das Plus an Flexibilität
Dank des 25-Millimeter-Maßrasters können Chassis und Schienen einfach mit einem Universalwinkel montiert werden. Durch die Befestigungsdome im Gehäuse und dem Innenbereich der Tür steht ausreichend Raum für einen individuellen Ausbau zur Verfügung.
Große Zubehörauswahl rundet das Portfolio der Gehäuse-Serie AX ab

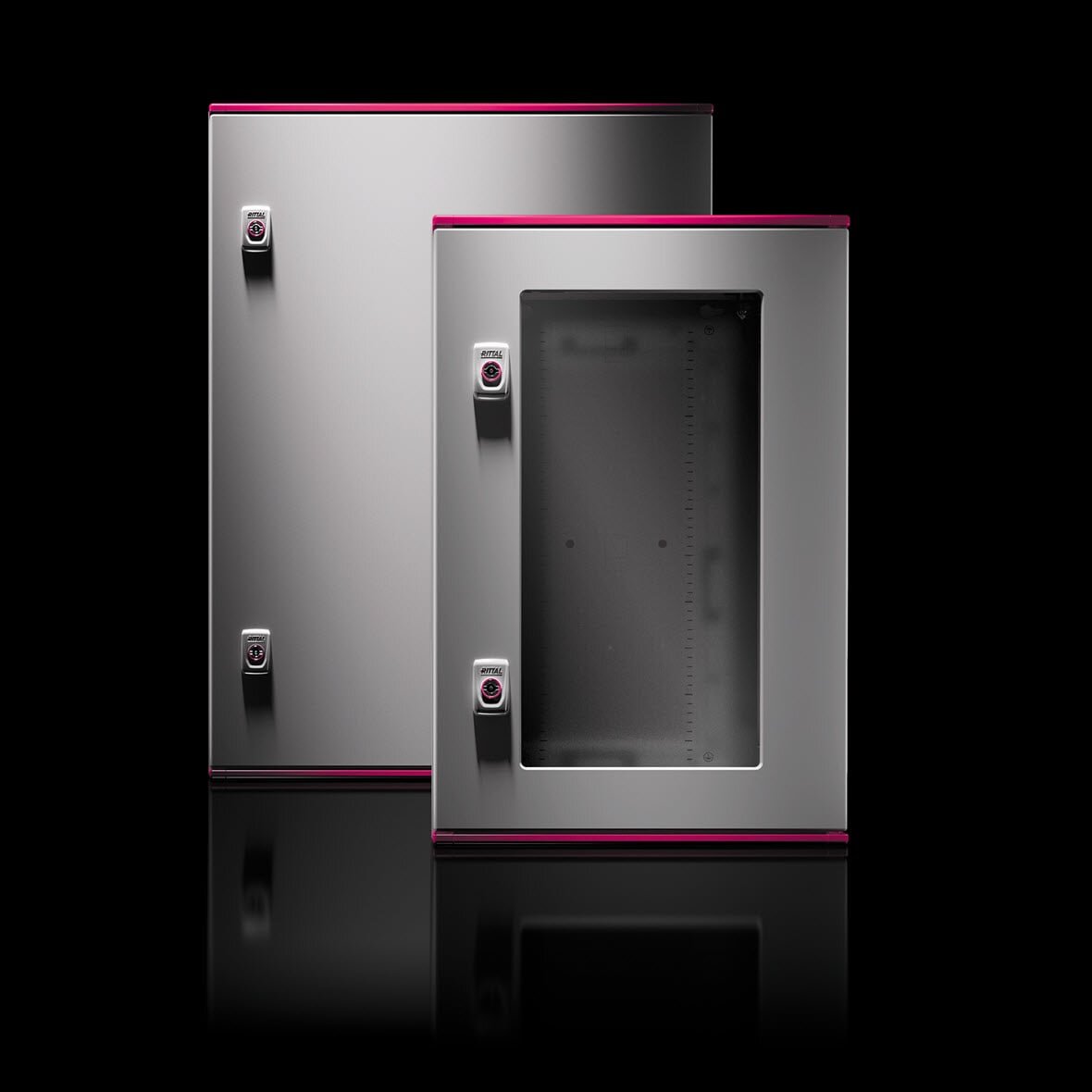

Zur Auswahl stehen 14 Gehäusevarianten mit und ohne Sichtscheibe. Die Schaltschränke sind in verschiedensten Größen erhältlich: von 250 mm x 350 mm x 150 mm bis 800 mm x 1.000 mm x 300 mm. Sie eigenen sich sowohl für die Wand- als auch die Mastbefestigung.
Mit einer großen Zubehörauswahl steht dem flexiblen sowie schnellen Innenausbau nichts mehr im Wege. Das Portfolio umfasst:
- LED-Systemleuchten und Türpositionsschalter
- Kabelverschraubungen aus Polyamid oder Messing
- Schrauben und Universalwinkel für den Innenausbau
- Wandbefestigungshalter und Zubehör für Mastbefestigung
- Schaltplantaschen aus Stahlblech, Kunststoff du mit Klarsichttasche
- Innentür für Zugriffschutz und Trennung von Bedien- und Technikebene
- Tür-Innenausbau mit Montagesteg, System-Chassis 14 x 39 mm und Türarretierung
- Schienensysteme (System-Chassis 23 x 64 mm, Montageplatine und Montagewinkel)
- Verschluss-Systeme (Mini-Komfortgriff, Verschluss-Einsätze, Sicherheits- und Druckknopf-Einsätze, Profilhalbzylinder)
Für das digitale Engineering bietet Rittal zahlreiche Möglichkeiten
Direkt mehrere Planungstools stehen für die Umstellung oder Neuplanung zur Auswahl, um den automatisierten Produktionsworkflow zu vereinfachen. Daten stehen für EPLAN Pro Panel, für 2D-/3D-CAD und ecl@ass Advanced zur Verfügung. Zusätzlich vereinfachen die QR-Codes auf den Flach- und Zubehörteilen die eindeutige Identifizierung, Zuordnung und sichern die Rückverfolgbarkeit. Damit wird ein digitales Monitoring gewährleistet – vom Wareneingang bis zur Fertigstellung.
In der Broschüre „Kunststoff-Schaltschränke AX – Das Mehr an Beständigkeit“ finden Sie weiterführende Informationen, technische Details und Produkteigenschaften. Die Broschüre des Herstellers Rittal steht Ihnen hier zum kostenlosen Download bereit:
