Art der Betätigung | Magnet |
Ausführung des elektrischen Anschlusses | Steckverbinder M8 |
Ausführung des Schaltausgangs | Reedkontakt |
Breite des Sensors | 25 mm |
Höhe des Sensors | 13 mm |
Länge des Sensors | 88 mm |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Gehäusebauform | Quader |
Werkstoff des Gehäuses | Kunststoff |
Gesicherter Schaltabstand AUS | 15 mm |
Gesicherter Schaltabstand EIN | 5 mm |
SIL nach IEC 61508 | 3 |
Performance Level nach EN ISO 13849-1 | Level e |
Umgebungstemperatur | -25 - 70 €C |
Mechanische Einbaubedingung für Sensor | nicht bündig |
Spannungsart | AC/DC |
Quer-/Kurzschlusserkennung möglich | false |
Geeignet für Sicherheitsfunktionen | true |
Schutzart (IP) | IP67 |

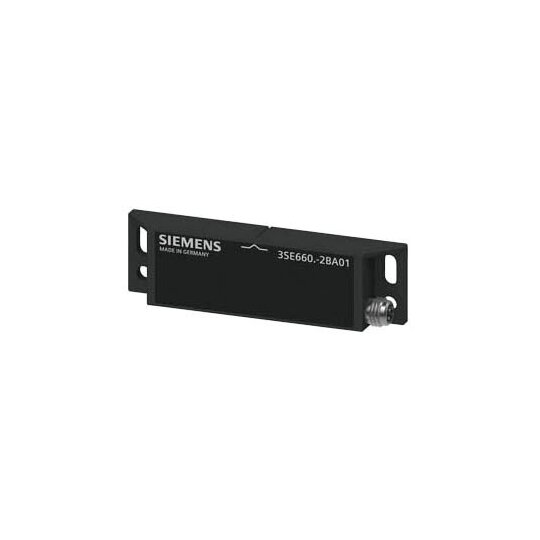

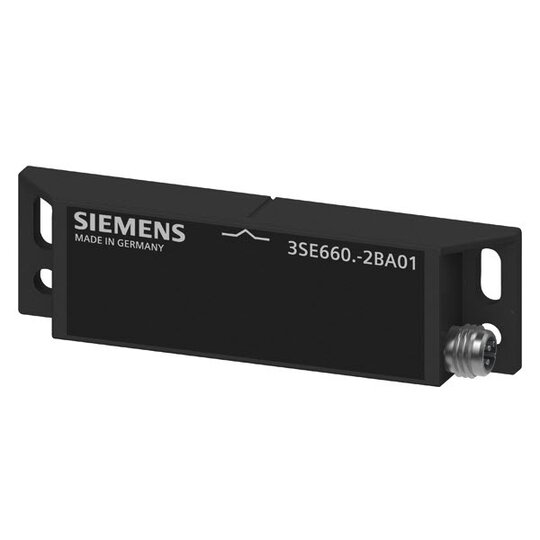

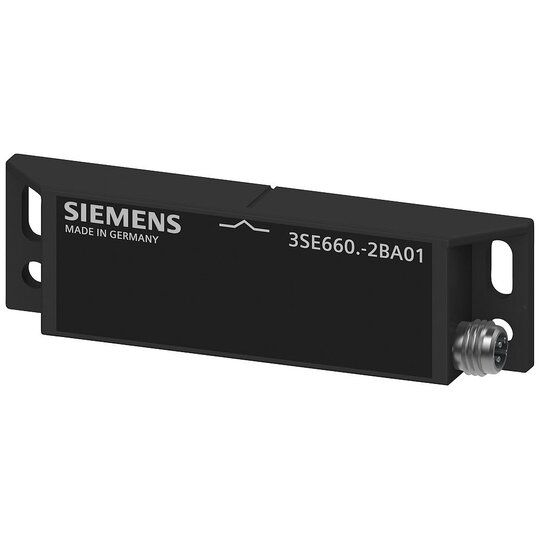

Magnetschalter, Schaltelement rechteckig groß: 25x 88 mm, 2Ö, mit M8 Stecker 4-polig. Erforderlicher Schaltmagnet 3SE6704-2BA oder mit erhöhtem Schaltabstand 3SE6701-2BA. Zubehör: Kupplung mit Anschlusskabel 5m 3SX5601-3GA05 Magnetschalter SIRIUS 3SE66 für eine platzsparende, manipulationssichere Schutzgitter-, Klappen- oder Schutztürüberwachung.Die berührungslos codierten Geräte sind klein und kompakt und damit für beengte Platzverhältnisse geeignet. Sie erfüllen höchste Sicherheitsanforderungen nach PL e bzw. SIL 3. Ihr verschleißfreies Schalten garantiert eine lange Lebensdauer.Sie sind in verschiedenen Formen und Größen erhältlich. Unterschiedliche Kombinationen von Schaltgliedern und Leitungslängen, Varianten mit LED zur schnellen Diagnose sowie Stecker für einen schnellen Anschluss stehen zur Verfügung.Als Zubehör sind Distanzstücke sowie verschiedene Kupplungen mit Anschlussleitungen in verschiedenen Längen erhältlich.Safety is a SIRIUS business.
