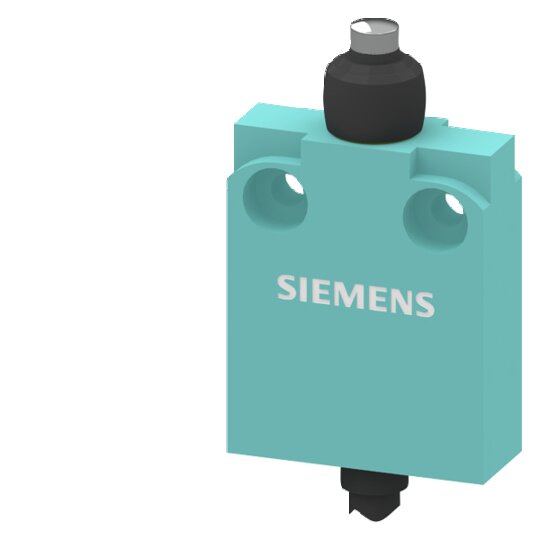

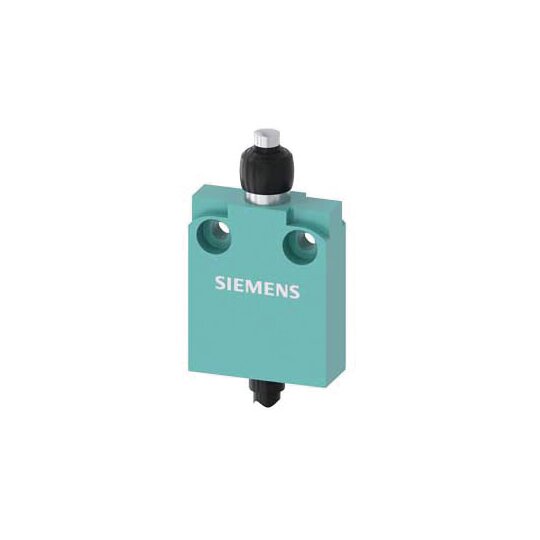

Siemens 3SE5423-0CC22-1EA2 Positionsschalter,in Kompaktbauform 40mm

Hersteller-Nr. 3SE54230CC221EA2 1462522
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737420
EAN
4011209846043
DEHA.-Nr.
3610373
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 16 mm
Länge des Sensors 60 mm
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V 0,27 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausführung des Betätigungselements Kuppenstößel
Ausrichtung des Betätigungselements Rollenstößel gerade
Ausführung des elektrischen Anschlusses sonstige
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP67

    Positionsschalter in Kompaktbauform


    Mechanische Positionsschalter SIRIUS 3SE5 dienen der Positions- und Lageerfassung von Maschinenteilen und der Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Breite: 40 mm

    • Anschlussleitung: 2 m

    • Sprungschaltglieder: 1S+1Ö mit Kuppenstößel

    • Modularer Aufbau für eine Vielzahl von Varianten

    • LED-Anzeige für aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen: Kunststoff, Metall oder Kompaktbauform

    • Optionale LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface


    Kunden Vorteile:



    • Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen

    • Erfüllt nahezu alle Anforderungen im Industriealltag

    • Reduzierte Anschlusszeiten dank Schnellanschlusstechnik

    • Hohe Sicherheit durch Erfüllung internationaler Standards

    • Flexibilität bei der Auswahl der Gehäuse und Schaltglieder

    • Zubehör verfügbar je nach Ausführung für individuelle Anpassungen
