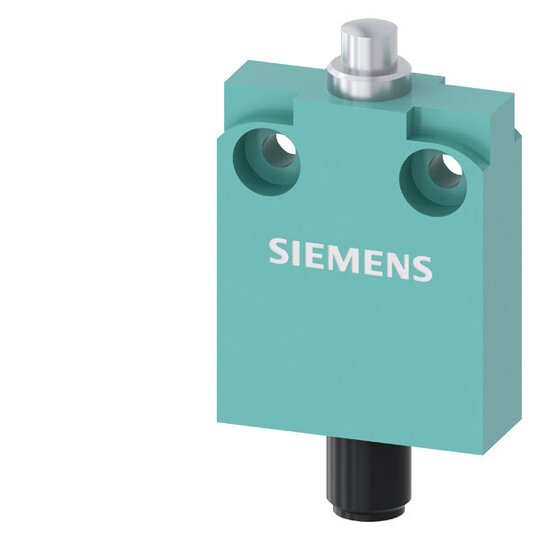

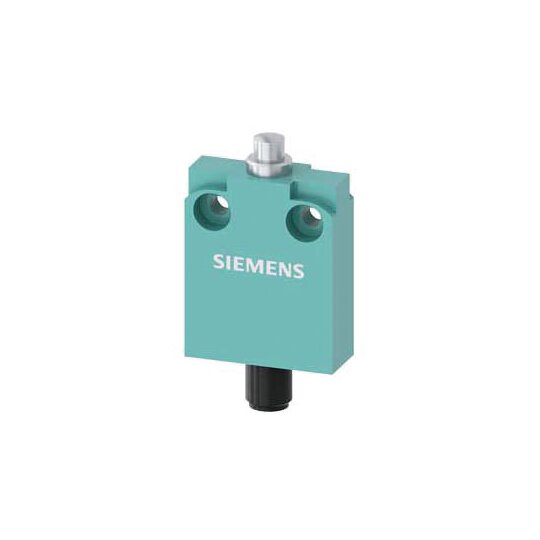

Siemens 3SE5423-0CC20-1EB1 Positionsschalter,in Kompaktbauform 40mm

Hersteller-Nr. 3SE54230CC201EB1 1462520
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737418
EAN
4011209846647
DEHA.-Nr.
3610371
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 16 mm
Länge des Sensors 60 mm
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V 0,27 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausführung des Betätigungselements Kuppenstößel
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP67

    Positionsschalter in Kompaktbauform


    Der mechanische Positionsschalter SIRIUS 3SE5 dient zur Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Breite: 40 mm

    • Gerätestecker: M12

    • Sprungschaltglieder: 1S+1Ö mit Kuppenstößel

    • Modularer Aufbau mit einer Vielzahl von Varianten

    • LED-Anzeige für aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Geringe Stromaufnahme durch integrierte ASIsafe-Elektronik

    • Verschiedene Gehäusegrößen mit unterschiedlichen Schaltgliedern

    • Optional: LED-Statusanzeige und M12-Stecker


    Kunden Vorteile:



    • Hohe Flexibilität dank der großen Varianz an Stecker- und Rollenoptionen.

    • Effiziente Installation durch Schnellanschlusstechnik.

    • Erfüllung strenger Sicherheitsstandards für den Betrieb in sicherheitskritischen Anwendungen.

    • Vielfältiges Zubehör für individuelle Montage- und Anschlussbedarfe.

    • Optimale Integration in bestehende Bussysteme wie AS-Interface.
