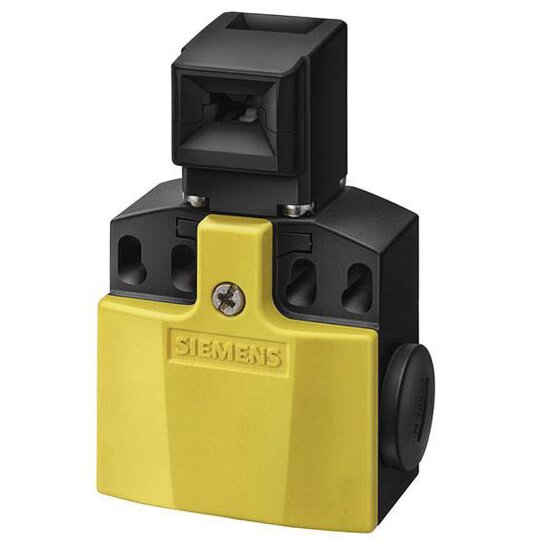

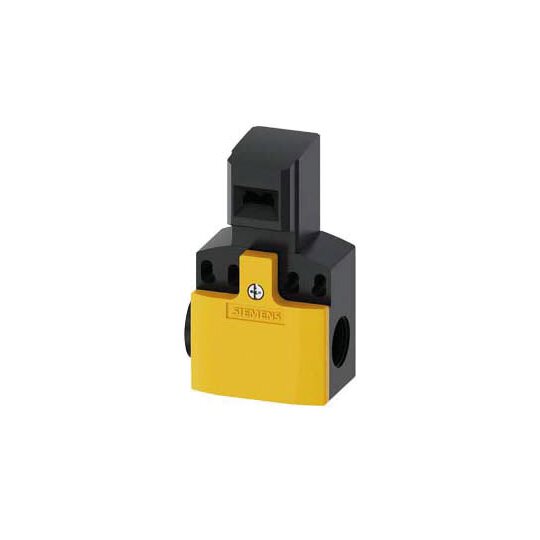

Siemens 3SE52420QV40 Si-Positionsschalt. getrennter Betätiger Kunst.Geh.50mm

Hersteller-Nr. 3SE52420QV40 1460243
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737141
EAN
4011209699670
DEHA.-Nr.
2713826
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 50 mm
Höhe des Sensors 33 mm
Länge des Sensors 89 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Schleichschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausführung des Betätigungselements ohne
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Sicherheits-Positionsschalter


    Der Sicherheits-Positionsschalter dient zur Stellungsüberwachung beweglicher Schutzeinrichtungen und bietet hohe Kontaktsicherheit mit separatem Betätiger.



    Technische Details:



    • Material: Kunststoffgehäuse

    • Geräteanschluss: 50 mm, 2x (M20x 1,5)

    • Schleichschaltglieder: 1S+2Ö

    • Anzahl Anfahrrichtungen: 5 (davon eine stirnseitig)

    • Schaltelemente mit hochgradiger Kontaktsicherheit

    • Aufbau gemäß EN 50047 und EN 50041

    • Weltweite Zulassungen: IEC, UL

    • Erfüllung der Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Verschiedene Gehäusegrößen und Schaltglieder in Kunststoff oder Metall

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme



    Kunden Vorteile:



    • Erhöhter Manipulationsschutz durch getrennt kodierten Betätiger

    • LEDs zur Anzeige des aktuellen Gerätestatus

    • Flexible Montage durch schraubenlose Antriebsköpfe, drehbar um 4x90 Grad

    • Umfangreiches Sortiment an 3D kodierten Betätigern verfügbar

    • Optional erhältliche Varianten mit LED-Statusanzeige, M12-Stecker oder Sperrvorrichtung

    • Kompatibilität mit Bussystem AS-Interface

    • Zusätzliches Zubehör wie Stecker und Montage-/Anschlusszubehör erhältlich
