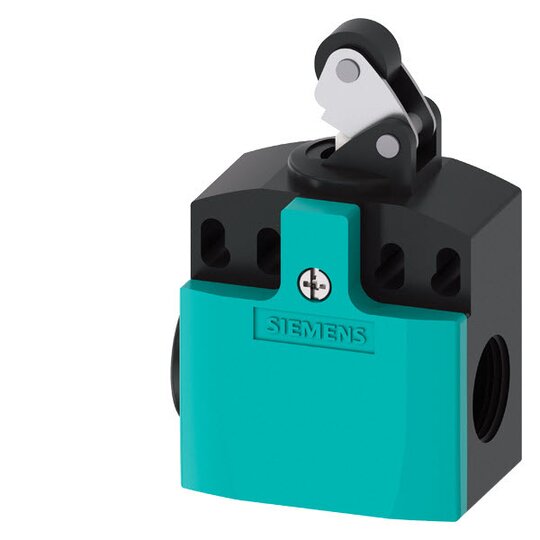

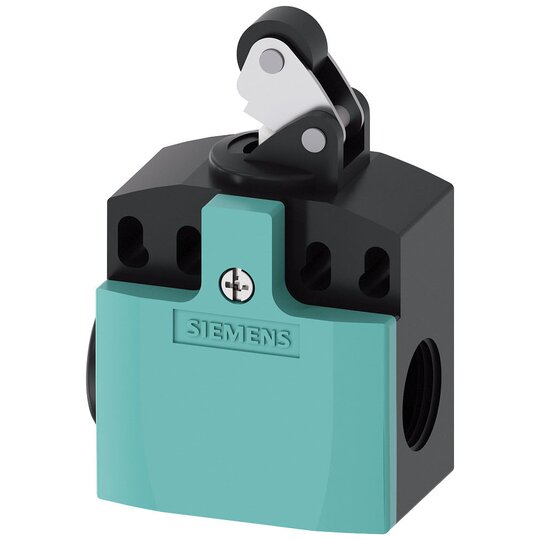

Siemens 3SE52420BE10 SIRIUS Pos.Schalter Kunst.Geh.50mm Schleichkont. Rollenhebel

Hersteller-Nr. 3SE52420BE10 1460204
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737102
EAN
4011209694880
DEHA.-Nr.
2713681
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 50 mm
Höhe des Sensors 33 mm
Länge des Sensors 79,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Schleichschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Kunststoffgehäuse 50mm


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Geräteanschluss: 2 x (M20 x 1,5)

    • Schleichkontakte: 1S/1Ö

    • Rollenhebel mit Kunststoffrolle: 13 mm

    • Modularer Aufbau für Vielzahl von Varianten

    • Stecker- und Rollenvarianten für Industrieanwendungen

    • LEDs zur Anzeige des aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassung (IEC, UL)

    • Erfüllung von Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Geringe Stromaufnahme der integrierten ASIsafe-Elektronik

    • Verschiedene Gehäusegrößen und Materialien (Kunststoff/Metall/Kompakt)

    • Optionale LED-Statusanzeige und M12-Stecker erhältlich

    • Direkte Anbindung an das Bussystem AS-Interface mit Reihe 3SF1


    Kunden Vorteile:



    • Modularität ermöglicht Anpassung an spezifische Anforderungen

    • Reduzierte Anschlusszeiten erhöhen die Effizienz

    • Flexible Gehäuse- und Schaltgliedoptionen bieten Anwendungsvielfalt

    • Integration von Sicherheitsfunktionen erhöht den Schutz von Maschinenteilen

    • Einfache Statusüberwachung durch LED-Anzeigen

    • Zusätzliches Zubehör unterstützt die Installation und Montage
