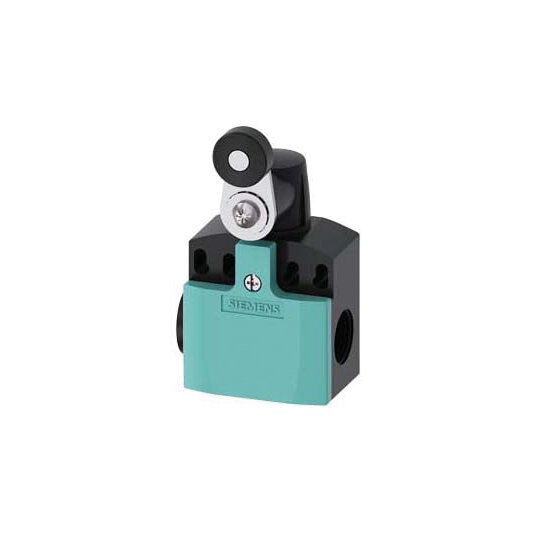

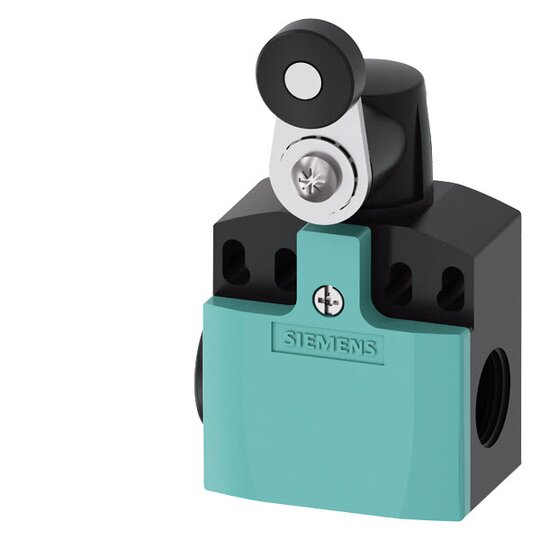

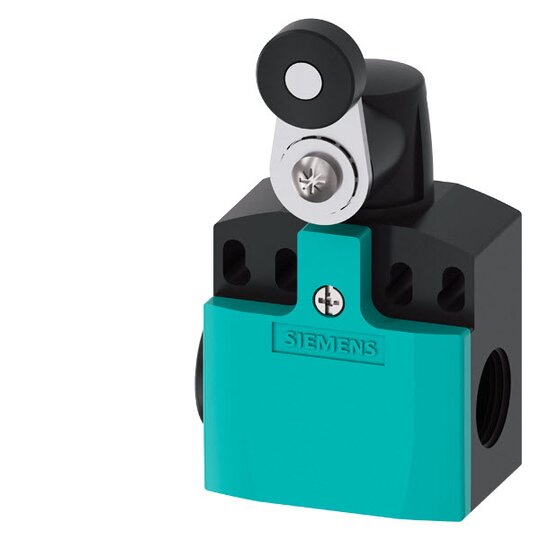

Siemens 3SE5242-0HK21-1AJ0 SIRIUS Positionsschalter,Kunststoff 50mm

Hersteller-Nr. 3SE52420HK211AJ0 1462516
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737414
EAN
4011209861046
DEHA.-Nr.
3610366
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 50 mm
Höhe des Sensors 46,3 mm
Länge des Sensors 96,3 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -40 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Kunststoff 50 mm


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen für extreme Umweltbedingungen bis -40 °C.


    Technische Details:



    • Geräteanschluss 2 x (M20 x 1,5)

    • 1S/1Ö Sprungschaltglieder

    • Schwenkhebel Metallhebel mit Kunststoffrolle 19 mm

    • Funktionsfähig bei -40 °C

    • Schock- und Schwingprüfung nach EN 61373, Kategorie 1B

    • Erhöhter Korrosionsschutz

    • Verschiedene Gehäusegrößen in Kunststoff oder Metall verfügbar

    • Varianten mit getrenntem Betätiger oder mit Zuhaltung erhältlich


    Kunden Vorteile:



    • Hohe Schutzart geeignet für extreme Umweltbedingungen

    • Weltweite Zulassung (IEC, UL)

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3 mit entsprechender Schalterkonfiguration

    • Verfügbarkeit von verschiedenen Antrieben und getrennten Betätigern als Zubehör

    • Optimal für Anwendungen in Windanlagen, Lebensmittelindustrie oder Bahnanwendungen
