Mit Statusanzeige | false |
Breite des Sensors | 31 mm |
Geeignet für Sicherheitsfunktionen | true |
Höhe des Sensors | 83,5 mm |
Zwangsöffnung | true |
Länge des Sensors | 92 mm |
Anzahl der sicherheitsgerichteten Hilfskontakte | 2 |
Bemessungsbetriebsstrom Ie bei AC-15, 24 V | 6 A |
Anzahl der Kontakte als Öffner | 2 |
Anzahl der Kontakte als Schließer | 1 |
Bemessungsbetriebsstrom Ie bei DC-13, 24 V | 3 A |
Anzahl der Kontakte als Wechsler | 0 |
Ausführung des Schaltglieds | Sprungschaltglied |
Bemessungsbetriebsstrom Ie bei DC-13, 125 V | 0,55 A |
Breite des Sensors | 31 mm |
Schaltfunktion | Sprungschaltglied |
Höhe des Sensors | 83,5 mm |
Länge des Sensors | 92 mm |
Schaltfunktion verrastend | false |
Ausgang elektronisch | false |
Bemessungsbetriebsstrom Ie bei AC-15, 24 V | 6 A |
Zwangsöffnung | true |
Anzahl der sicherheitsgerichteten Hilfskontakte | 2 |
Bemessungsbetriebsstrom Ie bei DC-13, 24 V | 3 A |
Anzahl der Kontakte als Öffner | 2 |
Bemessungsbetriebsstrom Ie bei DC-13, 125 V | 0,55 A |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Wechsler | 0 |
Gehäusebauform | Quader |
Ausführung der Schnittstelle | ohne |
Werkstoff des Gehäuses | Kunststoff |
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
Beschichtung Gehäuse | sonstige |
Gehäusebauform | Quader |
Werkstoff des Gehäuses | Kunststoff |
Ausführung des elektrischen Anschlusses | Kabeleinführung (metrisch) |
Beschichtung Gehäuse | sonstige |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Ausführung der Schnittstelle | ohne |
Ausrichtung des Betätigungselements | Rollenstößel gerade |
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
Mit Statusanzeige | false |
Schutzart (IP) | IP65 |
Geeignet für Sicherheitsfunktionen | true |
Schutzart (NEMA) | 12 |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Umgebungstemperatur während des Betriebs | -25 - 85 €C |
Schutzart (IP) | IP65 |
Schutzart (NEMA) | 12 |

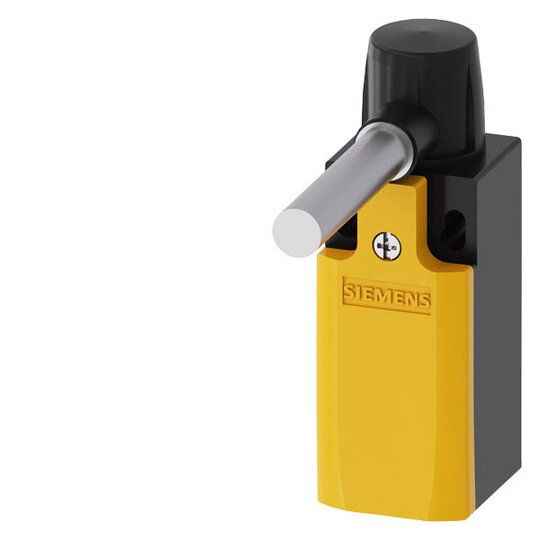

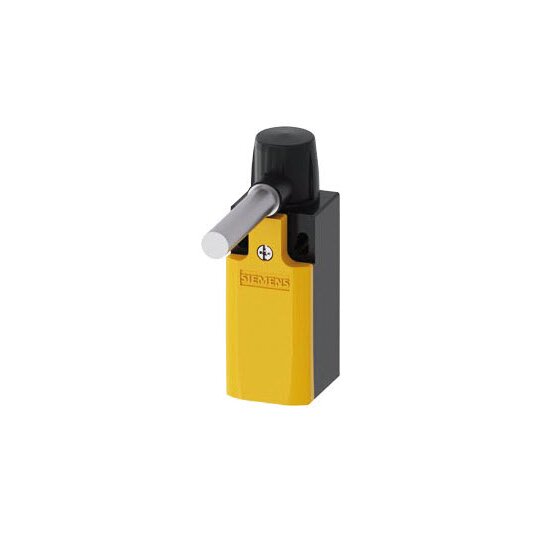

Scharnierschalter Kunststoffgehäuse, 31 mm nach DIN EN 50047 Geräteanschluss 1 x (M20 x 1,5) Sprungschaltglieder 2Ö/1S integriert, mit Vollwelle Durchmesser = 10 mm Schaltwinkel 10° Mechanische Sicherheits-Scharnierschalter SIRIUS 3SE5 zur Stellungsüberwachung beweglicher Schutzeinrichtungen, besonders für den Einsatz an schwenkbaren Türen und Klappen von Maschinen.Die mechanischen Sicherheits-Scharnierschalter gehören zum modularem System, denn sie haben das gleiche Gehäuse wie die Positionsschalter. Ein Abschalten und Melden findet ohne zeitliche Verzögerung bei kleinem Öffnungswinkel von 10 Grad statt. Die einfache und schnelle Verdrahtungstechnik ermöglicht beim Anschließen eine große Zeitersparnis. Befestigung und Schaltpunkte nach EN 50047 und EN 50041. Die Geräte sind klimafest und weltweit zugelassen (IEC, UL).Es stehen verschiedene Gehäusegrößen, mit Hohlwelle oder Vollwelle, in Kunststoff oder Metall zur Verfügung. Außerdem sind Varianten mit integriertem Scharnier erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.Als Zubehör sind Antriebsköpfe mit Hohlwelle oder Vollwelle erhältlich.Safety is a SIRIUS business.
