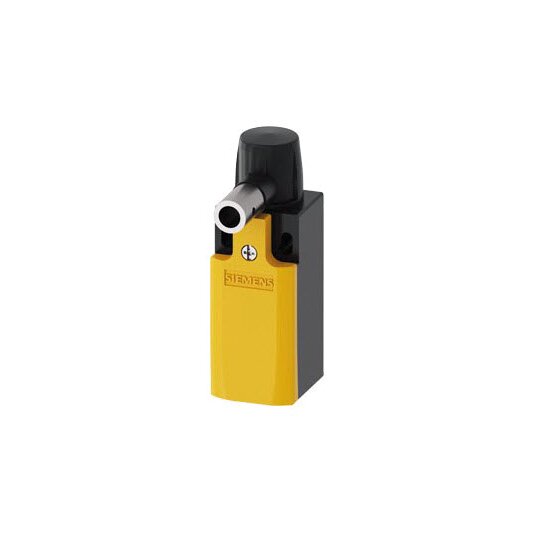

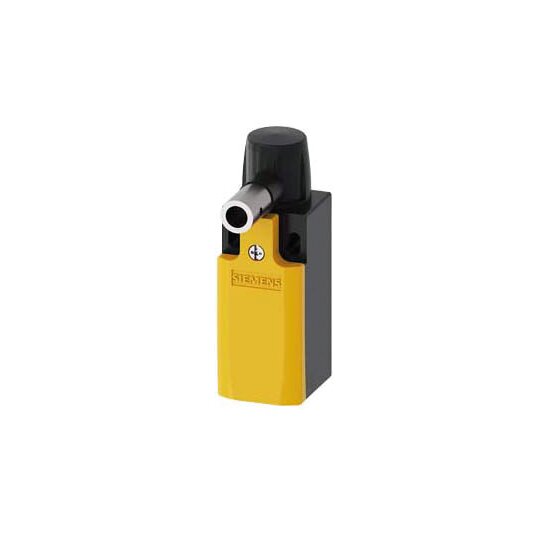

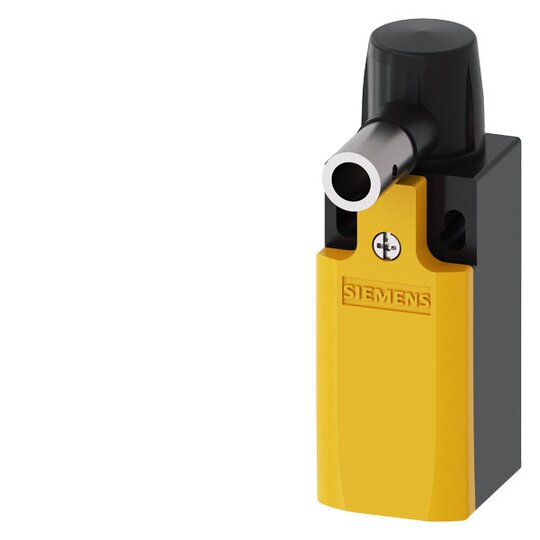

Siemens 3SE5232-0LU21 Scharnierschalter Kunststoffgeh.,31mm,EN50047 1X (M20x1,5)

Hersteller-Nr. 3SE52320LU21 1460227
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737125
EAN
4011209694538
DEHA.-Nr.
2713763
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 52,8 mm
Länge des Sensors 92 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse sonstige
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP65
Schutzart (NEMA) 12

    Scharnierschalter Kunststoffgehäuse


    Die mechanischen Sicherheits-Scharnierschalter SIRIUS 3SE5 dienen zur Stellungsüberwachung beweglicher Schutzeinrichtungen, insbesondere an schwenkbaren Türen und Klappen von Maschinen.


    Technische Details:



    • Gehäusegröße: 31 mm nach DIN EN 50047

    • Geräteanschluss: 1 x (M20 x 1,5)

    • Sprungschaltglieder: 2Ö/1S integriert

    • Hohlwelle Durchmesser: 8 mm

    • Schaltwinkel: 10°

    • Normen: Befestigung und Schaltpunkte nach EN 50047 und EN 50041

    • Klimafest und weltweit zugelassen (IEC, UL)

    • Varianten: Hohlwelle oder Vollwelle, in Kunststoff oder Metall verfügbar

    • Anbindung: Direkte Anbindung an das Bussystem AS-Interface


    Kunden Vorteile:



    • Rasche Abschaltung und Meldung ohne zeitliche Verzögerung bei kleinem Öffnungswinkel von 10 Grad.

    • Einfache und schnelle Verdrahtungstechnik für große Zeitersparnis beim Anschließen.

    • Modularer Aufbau durch das gleiche Gehäuse wie die Positionsschalter.

    • Vielfältige Auswahl an Gehäusegrößen und Materialien.

    • Optionale integrierte Scharniervarianten für zusätzlichen Komfort.
