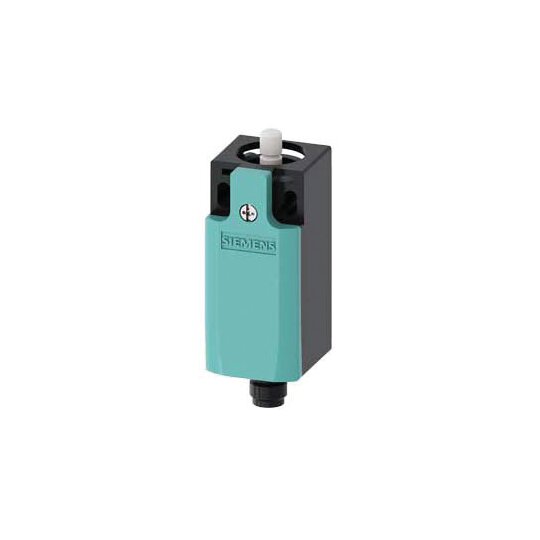

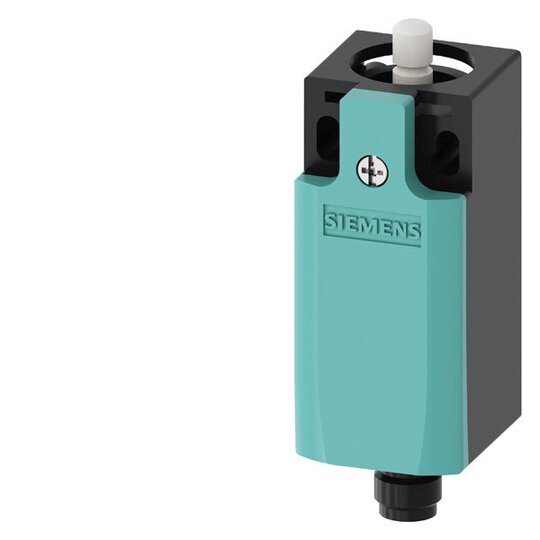

Siemens 3SE5214-0BC05-1AC5 Positions- schalter, Metallg. EN50047, 31mm 1S/1

Hersteller-Nr. 3SE52140BC051AC5 1460404
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737302
EAN
4011209862715
DEHA.-Nr.
3374088
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 33 mm
Länge des Sensors 75,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 4 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 4 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Schleichschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67

    Positionsschalter Metallgehäuse nach DIN EN 50047


    Der mechanische Positionsschalter SIRIUS 3SE5 dient zur Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Schleichkontakte mit M12-Stecker, 5-polig

    • Pin-Belegung: Pin1=21, Pin2=22, Pin3=13, Pin4=14, Pin5=PE

    • Maximal 125 V und 4 A

    • Gemäß EN 50047 und EN 50041

    • Weltweite Zulassungen: IEC, UL

    • Hohe Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff oder Metall


    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik reduziert Anschlusszeiten erheblich

    • Große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag

    • Optionale LED-Statusanzeige und M12-Stecker verfügbar

    • Zusätzliches Zubehör wie Antriebsköpfe und Montage-/Anschlusszubehör erhältlich
