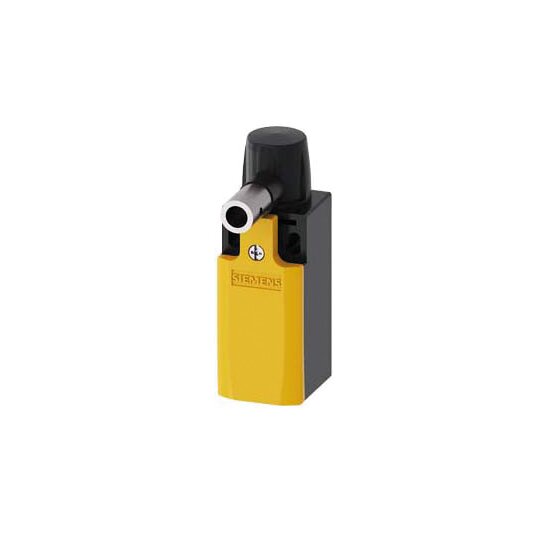

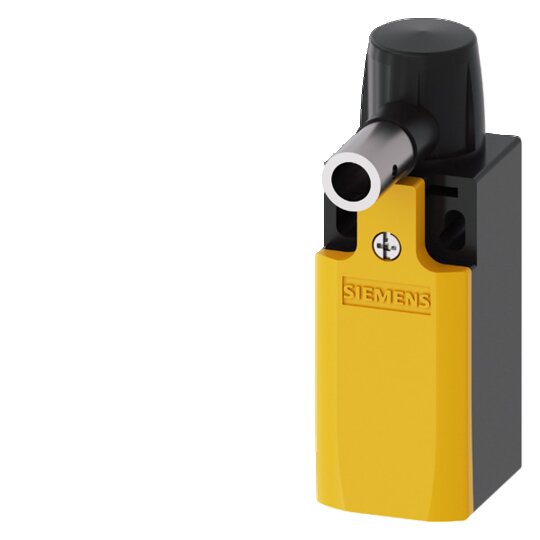

Siemens 3SE5212-0LU21 Scharnierschalter Metallgehäuse, 31mm, EN50047

Hersteller-Nr. 3SE52120LU21 1460392
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737290
EAN
4011209862616
DEHA.-Nr.
3374072
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 31 mm
Höhe des Sensors 52,8 mm
Länge des Sensors 92 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Scharnierschalter Metallgehäuse


    Der mechanische Sicherheits-Scharnierschalter SIRIUS 3SE5 überwacht die Stellung beweglicher Schutzeinrichtungen, insbesondere an schwenkbaren Türen und Klappen von Maschinen.



    Technische Details:



    • Gehäusegröße: 31mm, Metallgehäuse

    • Geräteanschluss: 1 x (M20 x 1,5)

    • Sprungschaltglieder: 2Ö/1S integriert

    • Hohlwelle Durchmesser: 8 mm

    • Schaltwinkel: 10°

    • Konformität mit EN 50047 und EN 50041

    • Klimafeste Geräte, weltweit zugelassen (IEC, UL)

    • Verfügbare Varianten: Hohlwelle oder Vollwelle, in Kunststoff oder Metall

    • Direkte Anbindung an das Bussystem AS-Interface



    Kunden Vorteile:



    • Keine zeitliche Verzögerung beim Abschalten und Melden, selbst bei kleinem Öffnungswinkel von 10 Grad

    • Einfache und schnelle Verdrahtungstechnik für erhebliche Zeitersparnis beim Anschließen

    • Modulares System mit identischem Gehäuse wie die Positionsschalter für flexible Anwendung

    • Zubehör in Form von Antriebsköpfen mit Hohlwelle oder Vollwelle verfügbar
