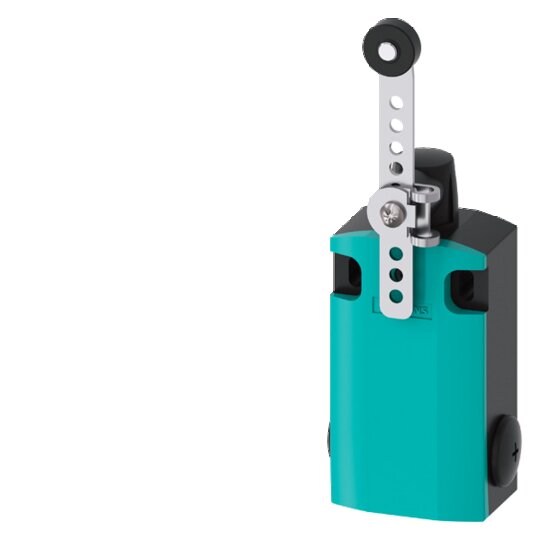

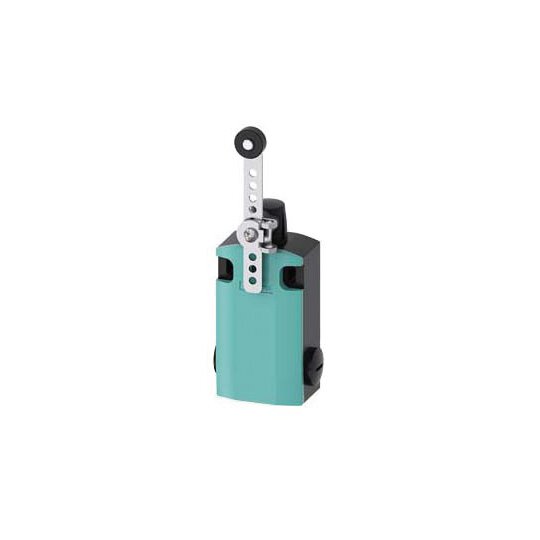

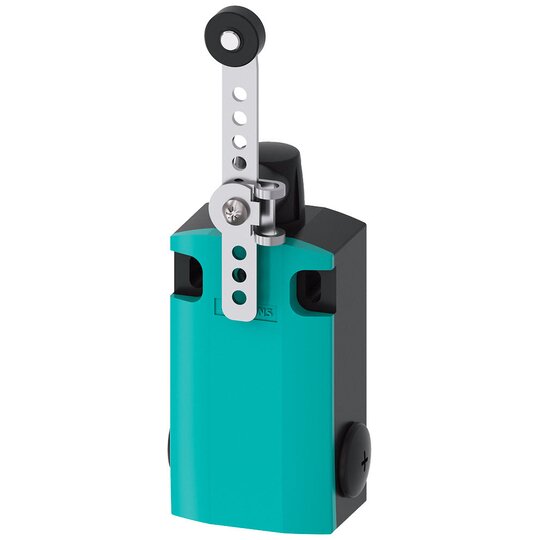

Siemens 3SE5162-0CH60-1AJ0 SIRIUS Positionsschalter, mit Schwenkhebel

Hersteller-Nr. 3SE51620CH601AJ0 1462554
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737452
EAN
4011209908697
DEHA.-Nr.
3877747
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 59,3 mm
Länge des Sensors 214 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -40 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter mit Schwenkhebel längenverstellbar mit Rasterbohrung


    Der mechanische Positionsschalter SIRIUS 3SE5 dient zur Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen in extremen Umweltbedingungen bis -40 °C.



    Technische Details:



    • Gehäusematerial: Metallgehäuse

    • Breite: 56 mm

    • Korrosionsschutz: erhöhter Korrosionsschutz

    • Geräteanschluss: 3 x (M20 x 1,5), 2 x (1S/1Ö)

    • Funktionsfähigkeit: bei -40 °C

    • Prüfung: Schock- und Schwingprüfung nach DIN EN 61373, Kategorie 1B

    • Höchste Sicherheitsanforderungen: Erfüllung nach PL e bzw. SIL 3

    • Verfügbare Gehäusegrößen: Kunststoff oder Metall

    • Varianten: mit getrenntem Betätiger oder mit Zuhaltung



    Kunden Vorteile:



    • Eignung für extreme Umweltbedingungen z.B. in Windanlagen und der Lebensmittelindustrie

    • Weltweite Zulassung (IEC, UL) für universellen Einsatz

    • Verschiedene Antriebe und getrennte Betätiger als Zubehör erhältlich

    • Sicherheitsstandards und -anforderungen werden zuverlässig erfüllt
