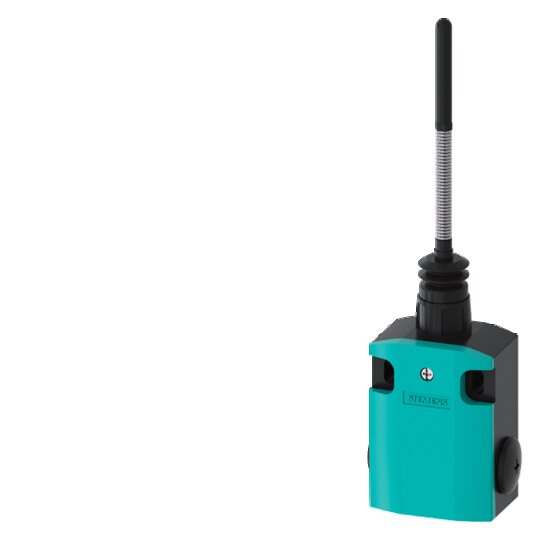

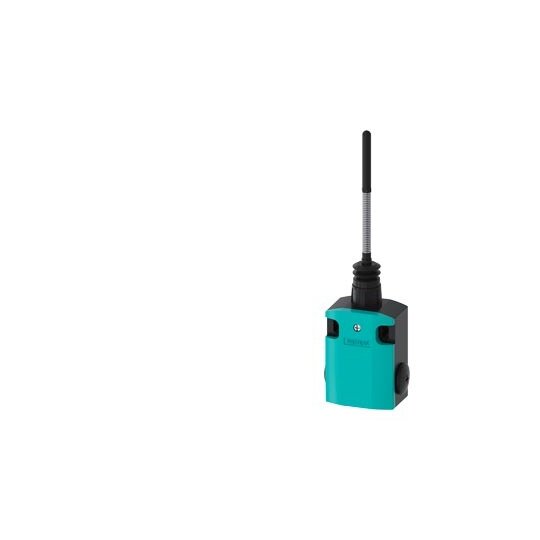

Siemens 3SE51220CR01 SIRIUS Pos.Schalter Metallgeh.56mm Federstabantr. 138,5mm

Hersteller-Nr. 3SE51220CR01 1460238
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737136
EAN
4011209693555
DEHA.-Nr.
2713809
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 37,8 mm
Länge des Sensors 220,3 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung false
Anzahl der sicherheitsgerichteten Hilfskontakte 0
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse


    Die mechanischen Positionsschalter SIRIUS 3SE5 dienen zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Breite: 56 mm

    • Geräteanschluss: 3x (M20x 1,5)

    • Schaltkontakte: 1S/1Ö Sprungkontakte

    • Antrieb: Federstabantrieb

    • Gesamtlänge: 142,5 mm

    • Stößel: Kunststoff

    • Modularer Aufbau für eine Vielzahl von Varianten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Optionale LED-Statusanzeige und M12-Stecker

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme



    Kunden nutzen:



    • Erhebliche Reduzierung der Anschlusszeiten dank Schnellanschlusstechnik

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Große Varianz der Stecker- und Rollen für vielfältige Einsatzmöglichkeiten

    • Verfügbarkeit verschiedener Gehäusegrößen und -materialien

    • Optionales Zubehör wie Antriebsköpfe und weiteres Montage-/Anschlusszubehör
