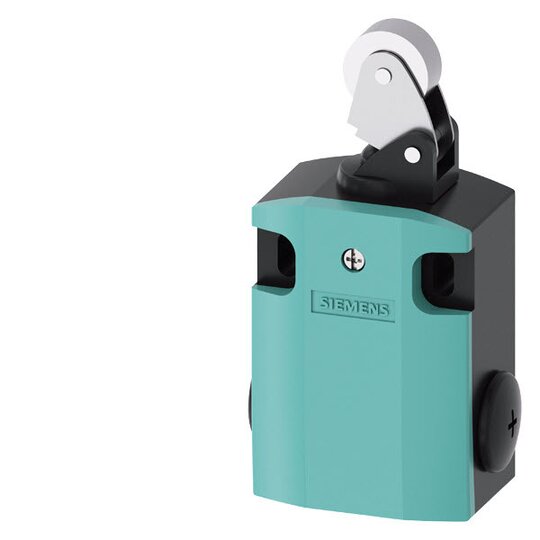

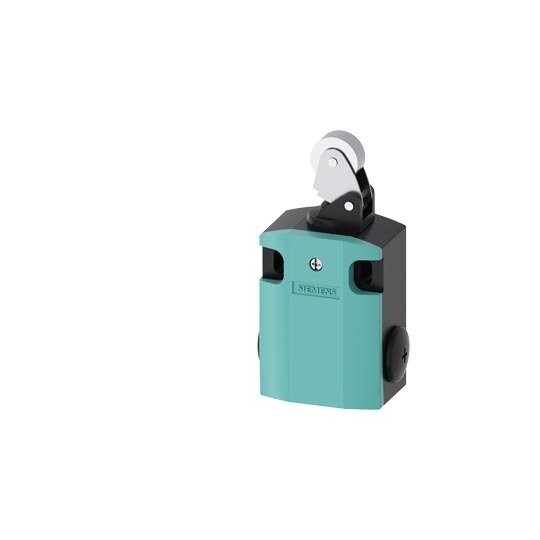

Siemens 3SE51220CE02 SIRIUS Pos.Schalter Metallgeh.56mm Sprungkont. Rollenhebel

Hersteller-Nr. 3SE51220CE02 1460273
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737171
EAN
4011209693449
DEHA.-Nr.
2713921
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 37,8 mm
Länge des Sensors 119 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausführung des Betätigungselements Rollenhebel
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse 56 mm breit


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Geräteanschluss: 3x (M20x 1,5)

    • Schaltkontakte: 1S/1Ö Sprungkontakte

    • Rollenhebel aus Metall und Edelstahlrolle: 22 mm

    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Globale Zulassung (IEC, UL)

    • Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff oder Metall

    • Optionale LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface in der Reihe 3SF1



    Kunden Vorteile:



    • Erhebliche Reduzierung der Anschlusszeiten dank Schnellanschlusstechnik

    • Hohe Flexibilität durch große Varianz der Stecker- und Rollen

    • Vielfältige Optionen für Antriebsköpfe und Montage-/Anschlusszubehör

    • Optimale Sicherheit und Zuverlässigkeit für industrielle Anwendungen
