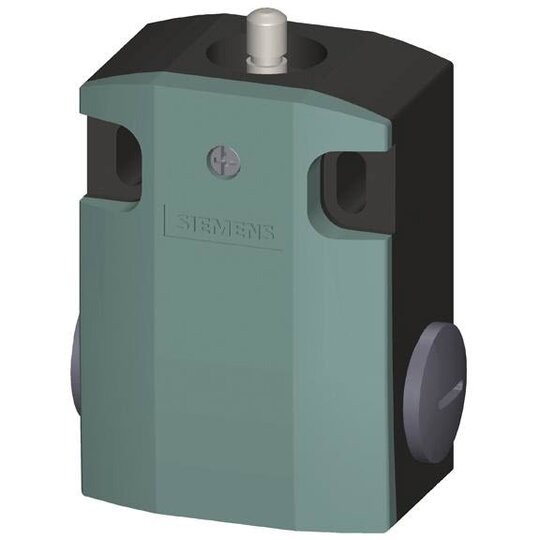

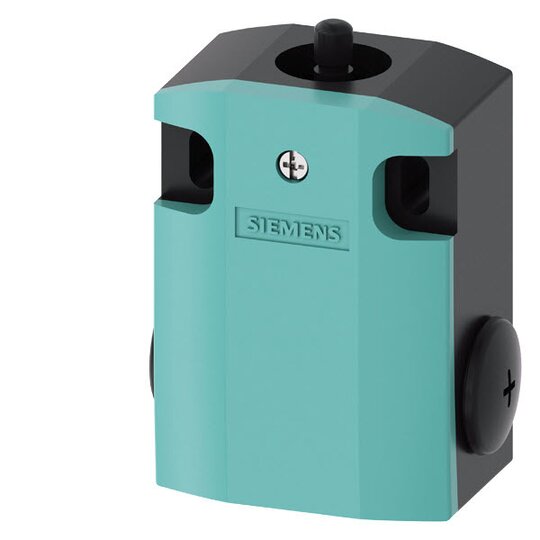

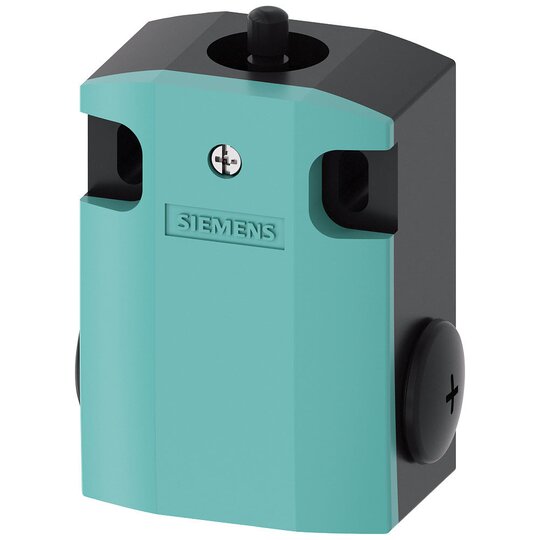

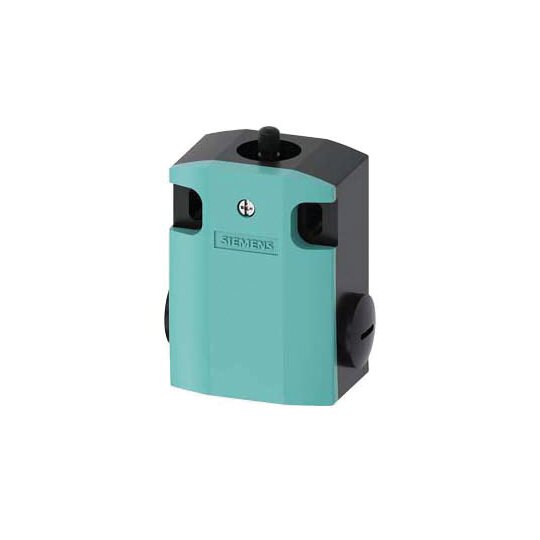

Siemens 3SE51220BA00 Basisschalter 1S/1 f.3SE51 Metallgeh.56mm Schleichkontakte

Hersteller-Nr. 3SE51220BA00 1460197
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737095
EAN
4011209693029
DEHA.-Nr.
2713638
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 37,8 mm
Länge des Sensors 85,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Schleichschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Basisschalter für Positionsschalter 3SE51


    Der Basisschalter 3SE51 ist ein mechanischer Sicherheitsschalter zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Metallgehäuse, 56 mm breit

    • Geräteanschluss: 3x (M20x 1,5) ohne Antriebskopf

    • Modularer Aufbau mit einer Vielzahl von Varianten

    • LEDs zur Anzeige des aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Erfüllt höchste Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff oder Metall

    • Optionale Varianten mit LED-Statusanzeige und M12-Stecker

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)



    Kunden Vorteile:



    • Hohe Flexibilität durch eine Vielzahl von Produktvarianten

    • Reduzierte Installations- und Anschlusszeiten durch Schnellanschlusstechnik

    • Erhöhung der Sicherheit durch Erfüllung strenger Normen und Zulassungen

    • Geringer Energieverbrauch durch ASIsafe-Elektronik

    • Erleichterte Statuskontrolle durch integrierte LED-Anzeigen

    • Komplettes Zubehörangebot für eine einfache Montage und Anschluss
