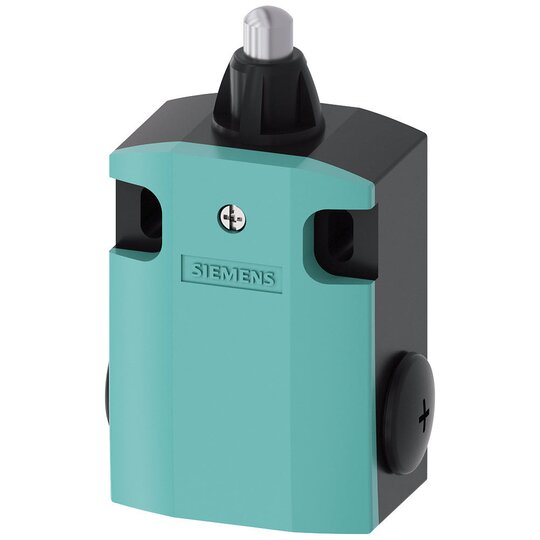

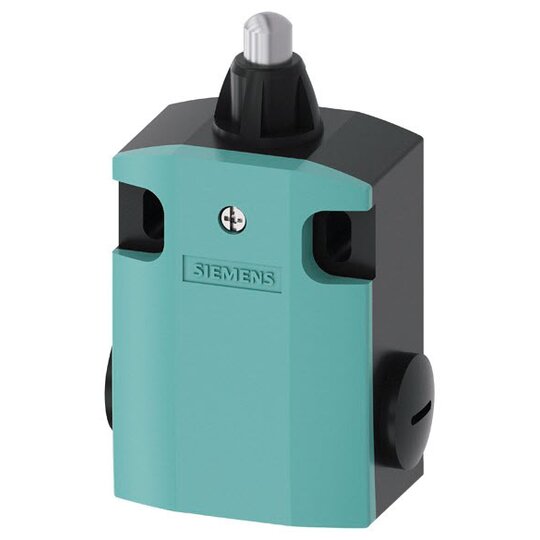

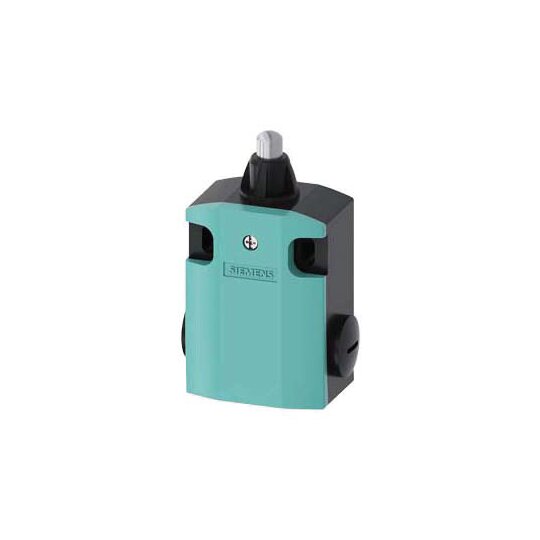

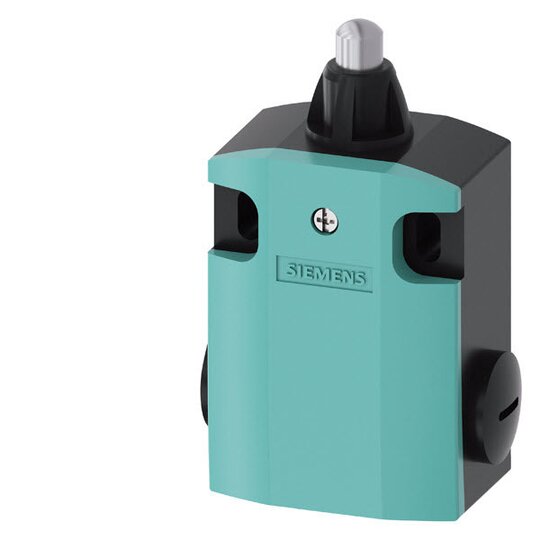

Siemens 3SE5122-0PC02 Positionsschalter, 3SE5122,Gehäuse Metall 56mm,3x(M20x 1,5)

Hersteller-Nr. 3SE51220PC02 1462502
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737400
EAN
4011209856462
DEHA.-Nr.
3610348
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 37,8 mm
Länge des Sensors 103,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Schleichschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter, 3SE5122


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.


    Technische Details:



    • Metallgehäuse, 56 mm breit

    • 3x (M20x 1,5) 2S/1Ö Schleichkontakte mit Kuppenstößel

    • Edelstahl mit 3 mm Überhub

    • Hohe Variabilität der Stecker- und Rollen

    • Aufbau nach EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Geringe Stromaufnahme durch integrierte ASIsafe-Elektronik

    • Verschiedene Gehäusegrößen und Schaltglieder in Kunststoff oder Metall

    • Optionale LED-Statusanzeige und M12-Stecker verfügbar

    • Direkte Anbindung an das Bussystem AS-Interface


    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik reduziert die Anschlusszeiten erheblich

    • Hohe Flexibilität hinsichtlich Montage- und Anschlusszubehör

    • Optimale Anpassungsmöglichkeiten für industrielle Anforderungen
