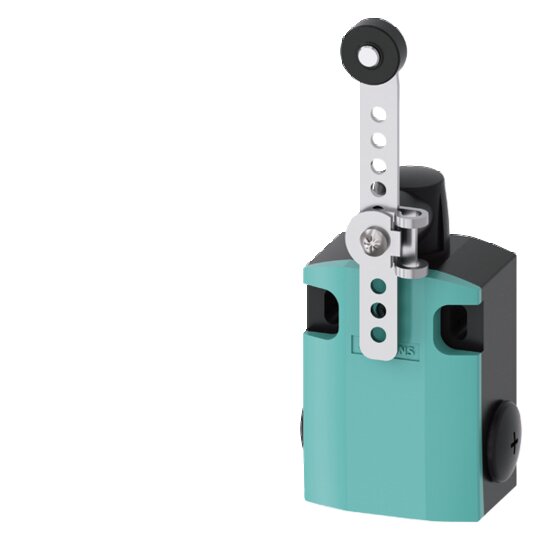

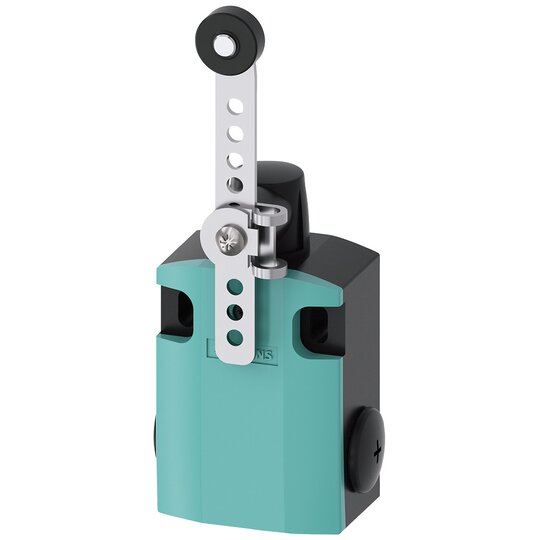

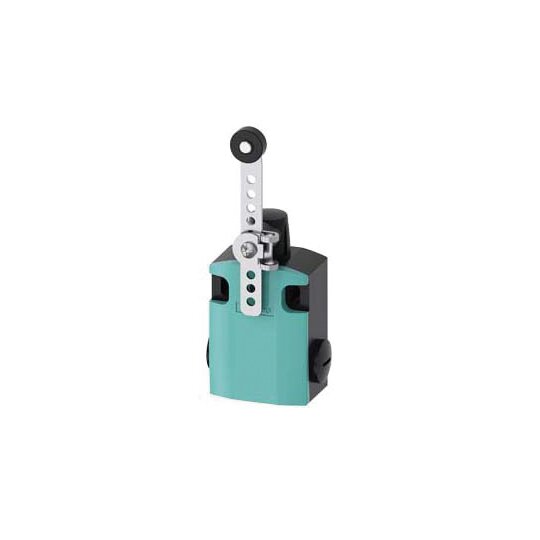

Siemens 3SE5122-0LH60 Positionsschalter 56mm breit Geräteanschluss 3X (M20x1,5)

Hersteller-Nr. 3SE51220LH60 1460285
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737183
EAN
4011209693807
DEHA.-Nr.
2713973
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 53,2 mm
Länge des Sensors 192 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse 56 mm breit


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Geräteanschluss 3x (M20x 1,5)

    • 1S/2Ö Sprungkontakte

    • Schwenkantrieb rechts/links einstellbar

    • Längenverstellbarer Metallhebel 100 mm lang

    • Formschluss (Rasterbohrung) und Kunststoffrolle 19 mm

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweit zugelassen (IEC, UL)

    • Hohe Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verschiedene Gehäusegrößen und Schaltglieder in Kunststoff oder Metall

    • Optional mit LED-Statusanzeige und M12-Stecker erhältlich



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten bei minimalen Lagertypen

    • Große Varianz von Stecker- und Rollen für nahezu alle Anforderungen im Industriealltag

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik reduziert Anschlusszeiten erheblich

    • Vielfältiges Zubehör verfügbar, einschließlich Antriebsköpfe und Stecker

    • Direkte Anbindung an das Bussystem AS-Interface
