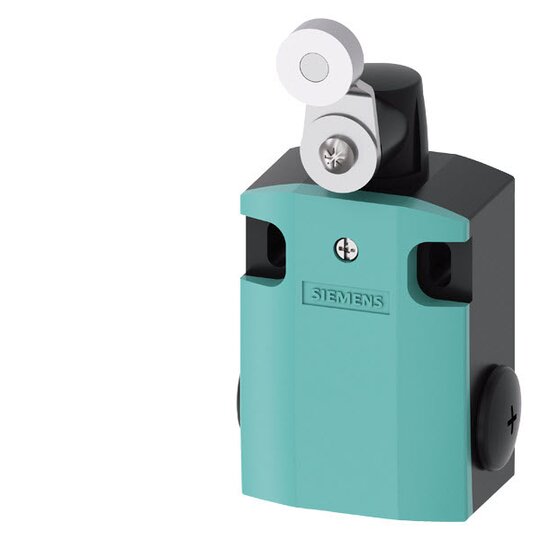

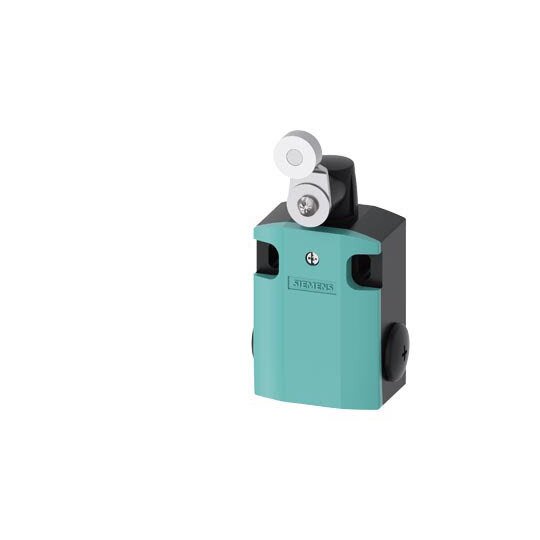

Siemens 3SE5122-0LH02 Positionsschalter 56mm breit Geräteanschluss 3X (M20x1,5)

Hersteller-Nr. 3SE51220LH02 1460293
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737191
EAN
4011209693784
DEHA.-Nr.
2714013
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 59,3 mm
Länge des Sensors 127,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse 56 mm


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Gehäuse: Metall, 56 mm breit

    • Geräteanschluss: 3x (M20x 1,5)

    • Schaltkontakte: 1S/2Ö Sprungkontakte

    • Schwenkantrieb: rechts/links einstellbar

    • Metallhebel: 27 mm lang

    • Edelstahlrolle: 19 mm

    • Hohe Sicherheitsanforderungen: PL e bzw. SIL 3

    • Globale Zulassungen: IEC, UL

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Varianten in Kunststoff, Metall oder Kompaktbauform



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine Vielzahl von Varianten

    • Große Varianz der Stecker- und Rollen für diverse Anforderungen

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik reduziert Anschlusszeiten erheblich

    • Optional erhältlich mit LED-Statusanzeige und M12-Stecker

    • Flexibles Zubehör verfügbar, einschließlich Antriebsköpfe und Stecker
