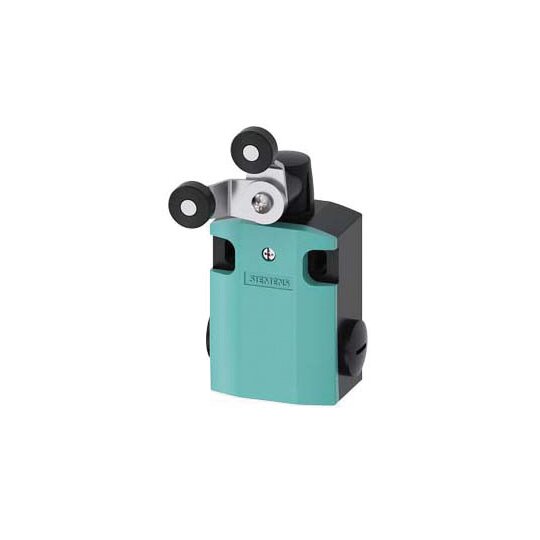

Siemens 3SE5122-0CT11 Positionsschalter 56mm breit Geräteanschluss 3X (M20x1,5)

Hersteller-Nr. 3SE51220CT11 1460301
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737199
EAN
4011209693579
DEHA.-Nr.
2714107
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 61,3 mm
Länge des Sensors 127,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse 56 mm breit


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Geräteanschluss: 3x (M20x 1,5)

    • 1S/1Ö Sprungkontakte

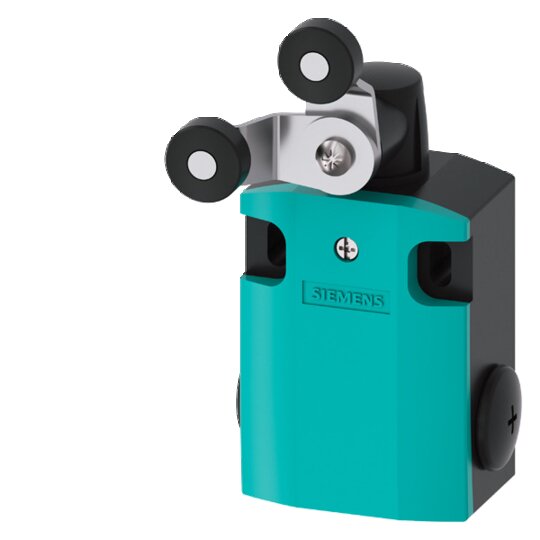

    • Gabelhebelantrieb mit Metallhebel und Kunststoffrollen (19 mm)

    • Modularer Aufbau für eine Vielzahl von Varianten

    • LEDs zur Anzeige des aktuellen Status

    • Schnellanschlusstechnik zur Reduzierung der Anschlusszeiten

    • Schaltpunkte und Befestigung nach EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Erfüllung von Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Verfügbare Gehäusegrößen in Kunststoff, Metall oder Kompaktbauform

    • Optional mit LED-Statusanzeige und M12-Stecker erhältlich

    • Direkte Anbindung an das Bussystem AS-Interface (Reihe 3SF1)



    Kunden Vorteile:



    • Vielseitigkeit durch große Varianz der Stecker- und Rollen für industrielle Anforderungen

    • Reduzierte Anschlusszeiten durch Schnellanschlusstechnik

    • Höchste Sicherheitsanforderungen dank passender Schalterkonfiguration

    • Geringe Stromaufnahme ermöglicht energieeffizienten Betrieb

    • Umfassendes Zubehör für flexible Montage- und Anschlussmöglichkeiten
