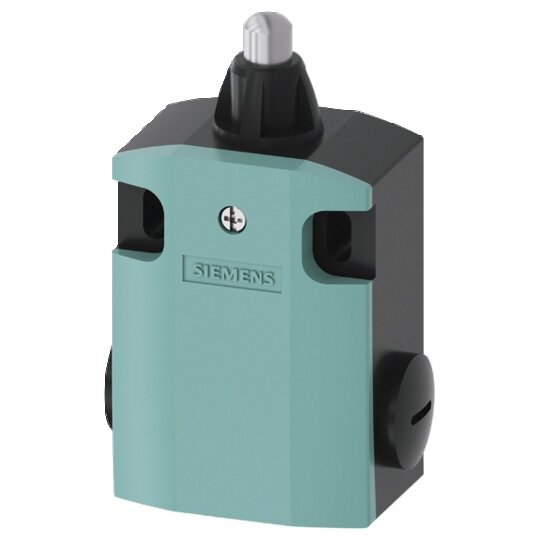

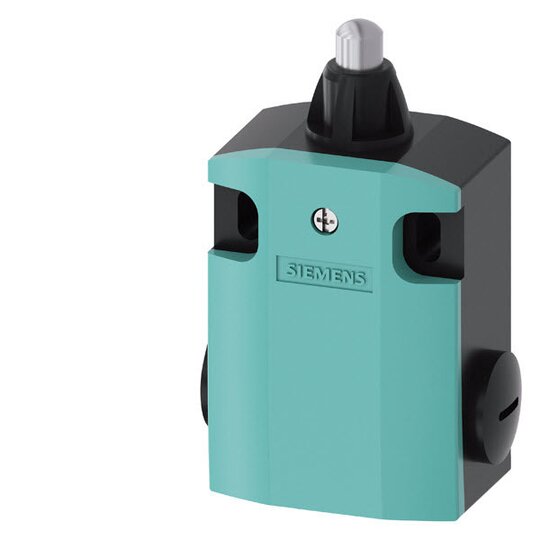

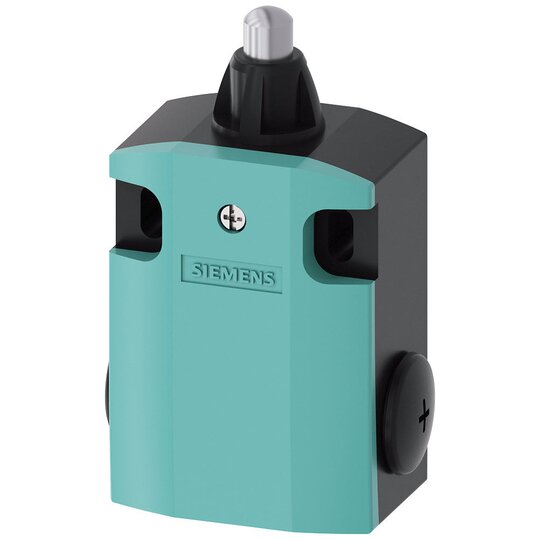

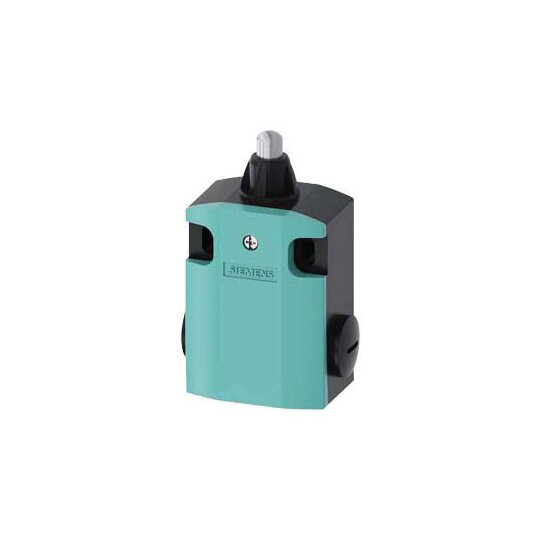

Siemens 3SE5122-0CC02-1AA7 Positions- schalter Metallg. 56mm breit, 1S/1

Hersteller-Nr. 3SE51220CC021AA7 1460339
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737237
EAN
4011209859159
DEHA.-Nr.
3374001
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 56 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 103,5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Positionsschalter Metallgehäuse


    Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Gehäusebreite: 56 mm

    • Geräteanschluss: 3 x (M20 x 1,5)

    • Sprungkontakte: 1S/1Ö

    • Kuppenstößel mit 3 mm Überhub aus Edelstahl

    • Betätigungs-/Rückstellkraft: 30 N

    • Modularer Aufbau für eine Vielzahl von Varianten

    • Stecker- und Rollenvariationen für Industrieanforderungen

    • Compliance mit EN 50047 und EN 50041

    • Weltweite Zulassungen (IEC, UL)

    • Höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 möglich

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme

    • Optionale LED-Statusanzeige und M12-Stecker verfügbar

    • Direkte Anbindung an das Bussystem AS-Interface in der Reihe 3SF1



    Kunden Vorteile:



    • Erhebliche Reduzierung der Anschlusszeiten dank Schnellanschlusstechnik

    • Vielseitige Einsatzmöglichkeiten durch verschiedene Gehäusegrößen und Schaltglieder

    • Hohe Flexibilität erfüllt nahezu alle Anforderungen im Industriealltag

    • Klare Anzeige des aktuellen Gerätestatus durch LEDs

    • Verfügbare Antriebsköpfe und Stecker als Zubehör für individuelle Lösungen
