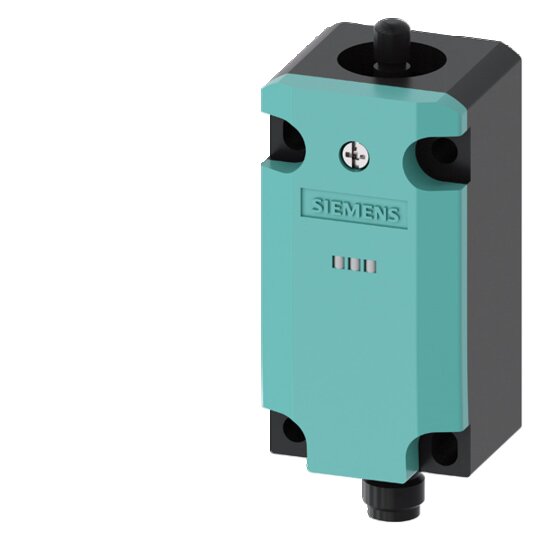

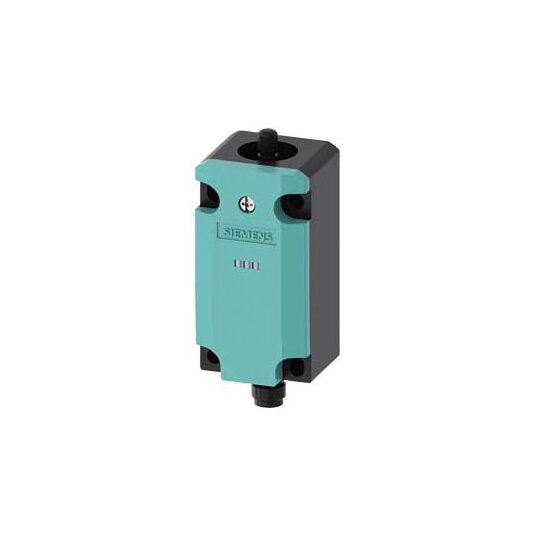

Siemens 3SE5114-1BA00-1AF3 Basisschalter für Positionsschalter 3SE51,40mm EN50041

Hersteller-Nr. 3SE51141BA001AF3 1460292
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2737190
EAN
4011209692749
DEHA.-Nr.
2714012
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen

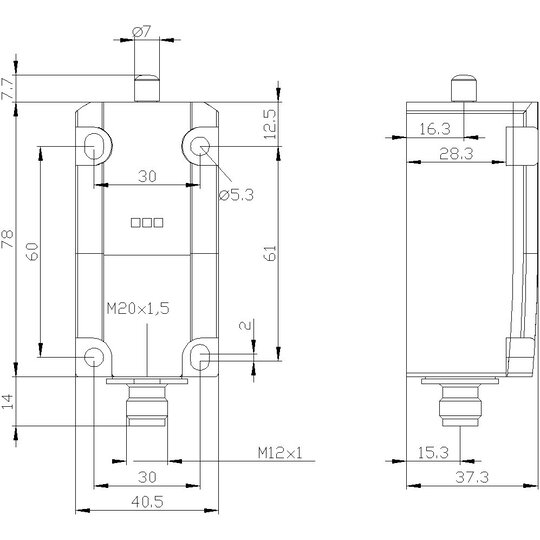

Breite des Sensors 40 mm
Höhe des Sensors 37,3 mm
Länge des Sensors 99,7 mm
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Schaltfunktion Schleichschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige true
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 60 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Basisschalter für Positionsschalter 3SE51


    Der Basisschalter dient zur Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen.



    Technische Details:



    • Metallgehäuse, 40 mm nach DIN EN 50041

    • 1S/1Ö Schleichkontakte mit M12-Stecker, 5-polig

    • 2 LEDs (gelb/grün), DC 24 V ohne Antriebskopf

    • Pin-Belegung: Pin1=21, Pin2=22, Pin3=14 (LED grün), Pin4=13 (LED gelb), Pin5=Masse

    • Mechanische Sicherheitsschalter SIRIUS 3SE5

    • Modularer Aufbau erlaubt eine Vielzahl von Varianten

    • Verschiedene Gehäusegrößen und Schaltglieder verfügbar (Kunststoff oder Metall)

    • Weltweit zugelassen (IEC, UL)

    • Erfüllt höchste Sicherheitsanforderungen nach PL e bzw. SIL 3

    • Integrierte ASIsafe-Elektronik mit geringer Stromaufnahme



    Kunden Vorteile:



    • Große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag

    • LEDs zeigen den aktuellen Status des Geräts an

    • Schnellanschlusstechnik reduziert die Anschlusszeiten erheblich

    • Optionale LED-Statusanzeige und M12-Stecker verfügbar

    • Zubehör wie Antriebsköpfe und Stecker sind je nach Ausführung erhältlich

    • Direkte Anbindung an das Bussystem AS-Interface mit der Reihe 3SF1
