Ausführung | Grundgerät |
Tragschienenmontage möglich | true |
Mit abnehmbaren Klemmen | true |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Spannungsart der Versorgungsspannung | DC |
Versorgungsspannung bei DC | 24 - 24.0 V |
Geeignet zur Überwachung von Positionsschaltern | true |
Geeignet zur Überwachung von NOT-AUS-Kreisen | true |
Geeignet zur Überwachung von Ventilen | false |
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | true |
Geeignet zur Überwachung von taktilen Sensoren | false |
Geeignet zur Überwachung von Magnetschaltern | true |
Geeignet zur Überwachung von Näherungsschaltern | true |
Auswertung der Eingänge | zweikanalig |
Leistungsaufnahme | 1,1 W |
Mit Starteingang | true |
Mit Mutingfunktion | false |
Mit Rückführkreis | true |
Rückfallverzögerung | 0 - 0.0 s |
Steuerspannungsart 1 | DC |
Steuerspannung 1 | 24 - 24.0 V |
Steuerspannungsart 2 | DC |
Steuerspannung 2 | 24 - 24.0 V |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 3 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0 |
Spannungsart der Betriebsspannung | DC |
Betriebsspannung bei DC | 24 - 24.0 V |
Bemessungsschaltstrom | 1,1 A |
Sicherheitstyp nach IEC 61496-1 | 4 |
Stoppkategorie nach IEC 60204 | 0 |
Performance Level nach EN ISO 13849-1 | Level e |
SIL nach IEC 61508 | 3 |
Mit Zulassung für BG BIA | false |
Mit Zulassung nach UL | true |
Breite | 22,5 mm |
Höhe | 100 mm |
Tiefe | 120 mm |
Mit TÜV-Zulassung | true |

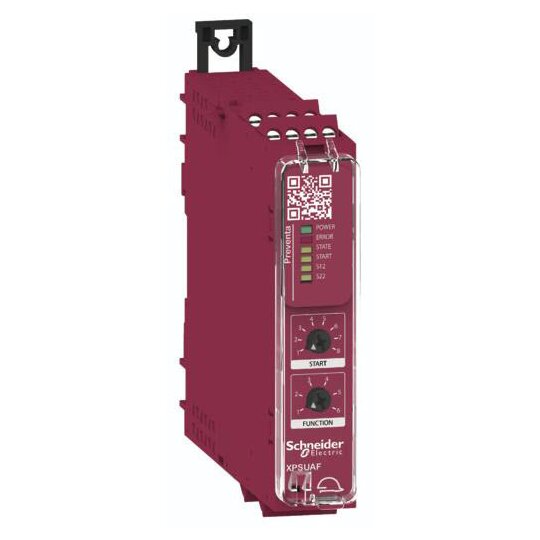

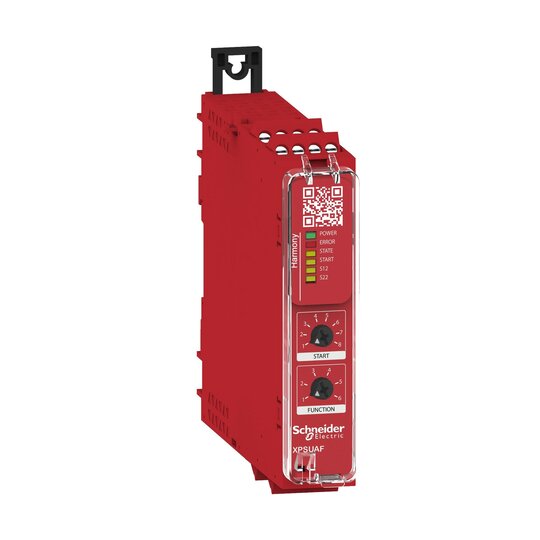

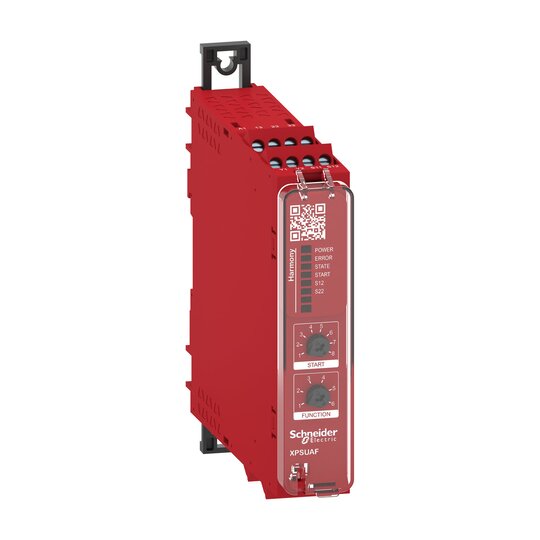

Sicherheitsrelais Harmony XPS Universal. Multifunktionales Sicherheitsrelais für vielfältige Sicherheitsanwendungen dank wählbarer Sicherheitsfunktion und Startoption per frontseitigem Drehschalter, sowie qualifizierter Diagnosekommunikation zur SPS. Aus 6 Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions- oder Magnetschaltern, sowie elektronische PNP-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Es stehen 2 Eingangskanäle für eine Sicherheitsfunktion in zweikanaliger (redundanter) Ausführung zur Verfügung. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start, sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 3 sichere Relais-Schließerkontakte und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden über 40 Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Dank eines Funktionsbausteines für gängige Steuerungssysteme lassen sich die Meldungen auswerten, der Bediener eindeutig informieren und Fehler am Display angezeigen, um Stillstandszeiten zu reduzieren und Wartungen rechtzeitig zu Planen. Die Versorgungsspannung beträgt 48-240 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kat 4 oder SIL3 lassen sich realisieren. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUE einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung verzichtet werden. Zur Montage läßt sich der Sicherheitsbaustein auf die Hutschiene aufrasten oder auf Platten per Schrauben befestigen. Zum Schutz der Einstellungen unter der transparten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt.
