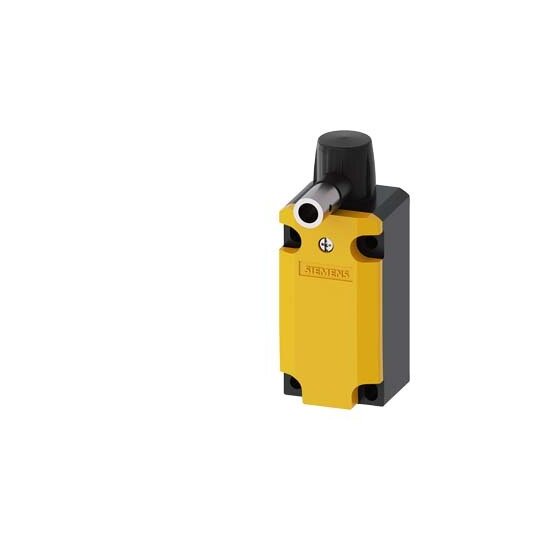

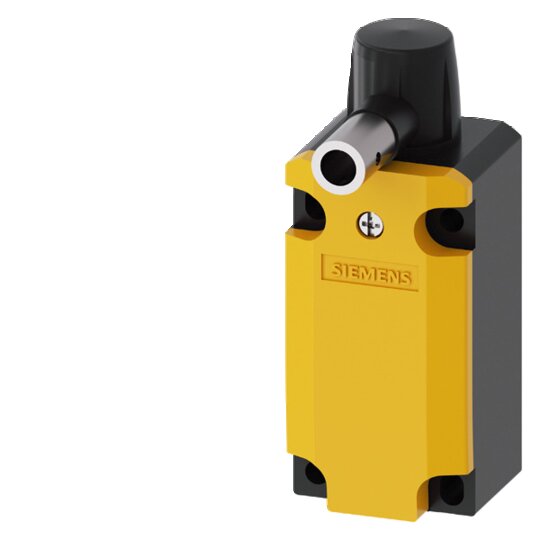

Scharnierschalter, 40mm, EN50041 Geräteanschl. 1X (M20x1,5) mit Hohlwelle

Hersteller-Nr. 3SE51120LU21 172227
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732744
EAN
4011209692602
DEHA.-Nr.
2713853
eClass.-Nr.
27270601
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Breite des Sensors 40 mm
Höhe des Sensors 56,5 mm
Länge des Sensors 78 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V 0,55 A
Schaltfunktion Sprungschaltglied
Schaltfunktion verrastend false
Zwangsöffnung true
Anzahl der sicherheitsgerichteten Hilfskontakte 2
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Ausführung der Schnittstelle ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation ohne
Gehäusebauform Quader
Werkstoff des Gehäuses Metall
Beschichtung Gehäuse lackiert
Ausrichtung des Betätigungselements Rollenstößel gerade
Mit Statusanzeige false
Geeignet für Sicherheitsfunktionen true
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Umgebungstemperatur während des Betriebs -25 - 85 €C
Schutzart (IP) IP66/IP67
Schutzart (NEMA) 12

    Scharnierschalter Metallgehäuse


    Die mechanischen Sicherheits-Scharnierschalter SIRIUS 3SE5 sind zur Stellungsüberwachung beweglicher Schutzeinrichtungen, besonders für schwenkbare Türen und Klappen von Maschinen, konzipiert.



    Technische Details:



    • Gehäusegröße: 40 mm

    • Geräteanschluss: 1 x (M20 x 1,5) mit Hohlwelle Durchmesser = 8 mm

    • Schaltwinkel: 10°

    • Sprungschaltglieder: 2Ö/1S

    • Standard gemäß: EN 50041 und EN 50047

    • Klimafeste Ausführung, weltweit zugelassen (IEC, UL)

    • Verschiedene Gehäusegrößen in Kunststoff oder Metall verfügbar

    • Varianten mit integriertem Scharnier erhältlich



    Kunden Vorteile:



    • Zeiteinsparung: Einfache und schnelle Verdrahtungstechnik ermöglicht eine große Zeitersparnis beim Anschließen.

    • Abschalten und Melden ohne zeitliche Verzögerung bei kleinem Öffnungswinkel von 10 Grad.

    • Modulares System, das die gleiche Gehäuseform wie die Positionsschalter bietet.

    • Zubehör wie Antriebsköpfe mit Hohlwelle oder Vollwelle verfügbar.

    • Direkte Anbindung an das Bussystem AS-Interface mit der Reihe 3SF1.
