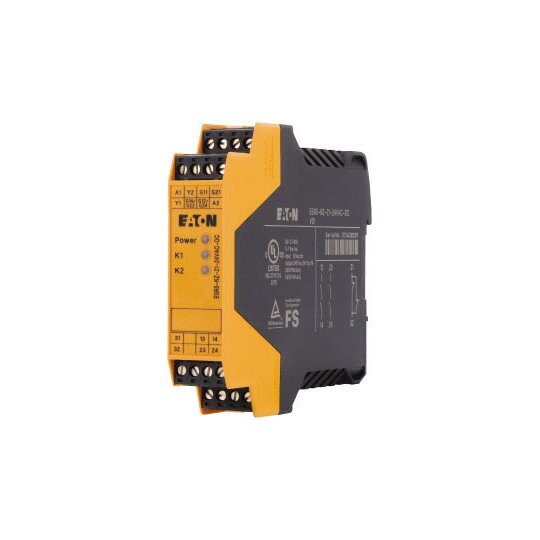

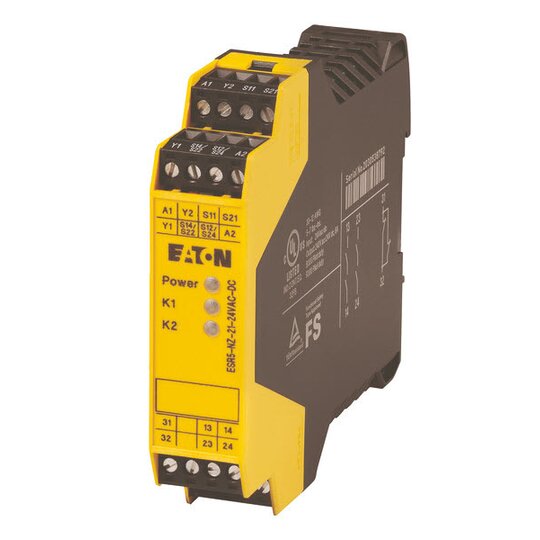

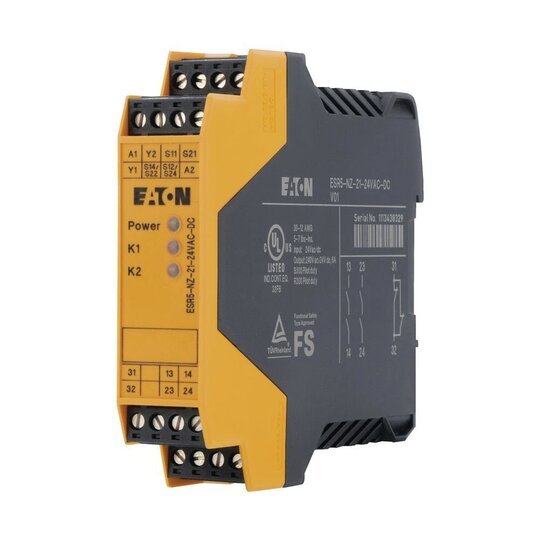

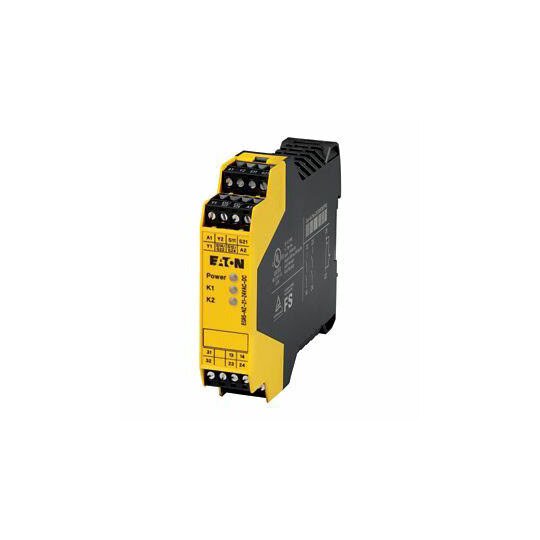

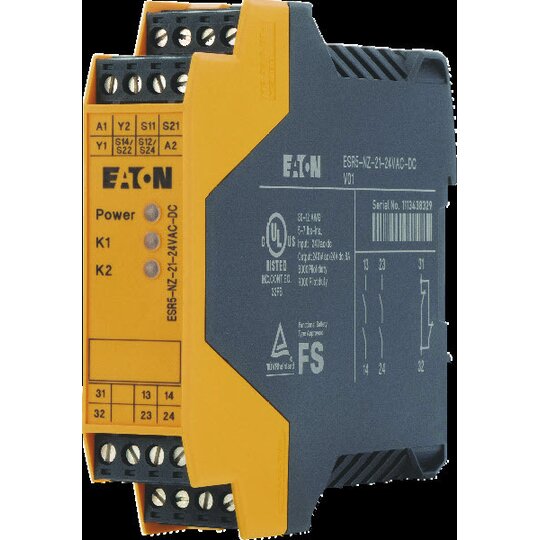

EATON ESR5-NZ-21-24VAC-DC Zweihand Relais 24VACDC 118703
Hersteller-Nr. 118703 156008
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2713060
- EAN
- 4015081168439
- DEHA.-Nr.
- 3132908
- eClass.-Nr.
- 27371821
- Zolltarif-Nr.
- 85364900
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Tragschienenmontage möglich | true |
| Mit abnehmbaren Klemmen | true |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung bei AC 50 Hz | 24 - 24 V |
| Versorgungsspannung bei AC 60 Hz | 24 - 24 V |
| Versorgungsspannung bei DC | 24 - 24 V |
| Ausführung der Schaltfunktion der Eingänge | Öffner und Schließer |
| Mit Rückführkreis | true |
| Mit Starteingang | false |
| Steuerspannungsart 1 | AC/DC |
| Steuerspannung 1 | 24 - 24 V |
| Steuerspannungsart 2 | AC/DC |
| Steuerspannung 2 | 24 - 24 V |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 2 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 1 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0 |
| Spannungsart der Betriebsspannung | AC/DC |
| Betriebsspannung bei AC 50 Hz | 24 - 24 V |
| Betriebsspannung bei AC 60 Hz | 24 - 24 V |
| Betriebsspannung bei DC | 24 - 24 V |
| Bemessungsschaltstrom | 5 A |
| Geeignet für Sicherheitsfunktionen | true |
| Typklasse für Sicherheitsanforderungen nach EN 574 | Typ III C |
| SIL nach IEC 61508 | 3 |
| Performance Level nach EN ISO 13849-1 | Level e |
| Mit Zulassung für BG BIA | false |
| Mit Zulassung nach UL | true |
| Breite | 22,5 mm |
| Höhe | 99 mm |
| Tiefe | 114,5 mm |
| Mit TÜV-Zulassung | true |
Zweihandrelais zweikanalig, zur Realisierung der Grundfunktionen Schutztür und Zweihandfunktion, Versorgungsspannung 24VDC oder 24VAC 50/60Hz, 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 1 Meldestrompfad, Sammelschienenabdeckung nach EN 50274 mit vertikaler Betätigung von vorne finger- und handrückensicher, geeignet für Anwendungen nach EN574 TypIIIC, Kat. 4 gemäß EN 954-1 / PL e gemäß EN ISO 13849-1 / SILCL 3 gemäß IEC 62061 / SIL 3 gemäß IEC 61508, Schutzart IP20, Installationsort mindestens IP54, TÜV getestet, Bemessungsstoßspannung 6 kV / sichere Trennung, verstärkte Isolierung
