Ausführung | Grundgerät |
Tragschienenmontage möglich | true |
Mit abnehmbaren Klemmen | false |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Spannungsart der Versorgungsspannung | AC/DC |
Versorgungsspannung bei AC 50 Hz | 21.6 - 26.4 V |
Versorgungsspannung bei AC 60 Hz | 21.6 - 26.4 V |
Versorgungsspannung bei DC | 21.6 - 26.4 V |
Geeignet zur Überwachung von Positionsschaltern | true |
Geeignet zur Überwachung von NOT-AUS-Kreisen | true |
Geeignet zur Überwachung von Ventilen | false |
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | false |
Geeignet zur Überwachung von taktilen Sensoren | false |
Geeignet zur Überwachung von Magnetschaltern | true |
Geeignet zur Überwachung von Näherungsschaltern | false |
Auswertung der Eingänge | ein- und zweikanalig |
Leistungsaufnahme | 3 W |
Mit Starteingang | true |
Mit Mutingfunktion | false |
Mit Rückführkreis | false |
Rückfallverzögerung | 003 - 003 s |
Steuerspannungsart 1 | AC/DC |
Steuerspannung 1 | 21.6 - 26.4 V |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 3 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 1 |
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0 |
Spannungsart der Betriebsspannung | AC/DC |
Betriebsspannung bei AC 50 Hz | 21.6 - 26.4 V |
Betriebsspannung bei AC 60 Hz | 21.6 - 26.4 V |
Betriebsspannung bei DC | 21.6 - 26.4 V |
Bemessungsschaltstrom | 5 A |
Sicherheitstyp nach IEC 61496-1 | ohne |
Stoppkategorie nach IEC 60204 | 0 |
Performance Level nach EN ISO 13849-1 | Level e |
SIL nach IEC 61508 | 4 |
Mit Zulassung für BG BIA | false |
Mit Zulassung nach UL | true |
Breite | 22,5 mm |
Höhe | 114,5 mm |
Tiefe | 99 mm |
Mit TÜV-Zulassung | true |

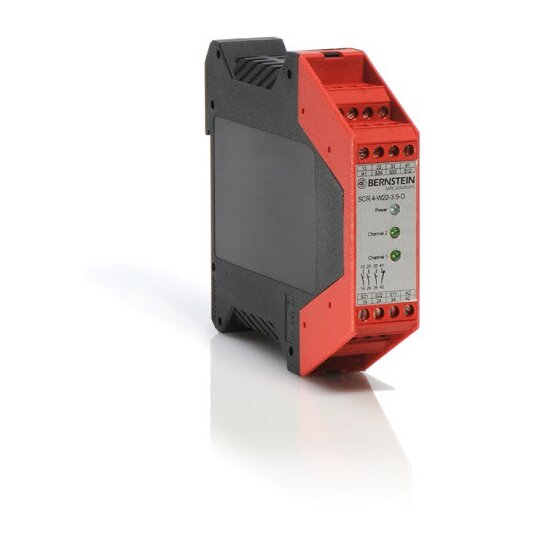

Das SCR ist ein Nothalt- und Schutztür-Sicherheitsrelais in einem 22,5 mm Gehäuse für ein- und zweikanalige Applikationen bis Kat. 4 / Pl e, mit automatischem oder manuellem Start. Keine Überwachung der Starttaste. Es verfügt über 3 Freigabepfade (Schließer) und 1 Meldekontakt (Öffner). Anschluss über Schraubklemmen. Schaltspannung 230 V AC, oder 24 V DC
