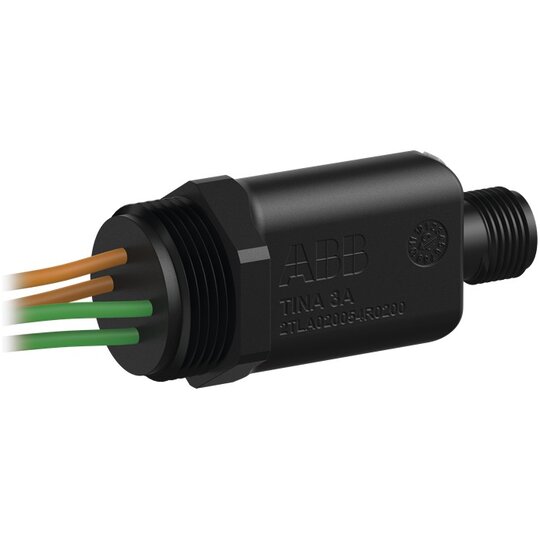

ABB Tina 3A Anpassungsgerät M12- Anschluss / M20-Bef. 2TLA020054R0200
1 Stück

Ihr Nettopreis
Art.-Nr.
2817617
EAN
7350024451849
Hersteller-Nr.
2TLA020054R0200
DEHA.-Nr.
4290854
eClass.-Nr.
27440111
Zolltarif-Nr.
85369095
Ausführung des Steckverbinders für Stammleitung M12
Anzahl der Sensor-/Aktor-Steckplätze 1
Anzahl der Kanäle pro Steckplatz 1
Ausführung der Abgänge für Sensor-/Aktorleitungen M12
Polzahl der Sensor-/Aktor-Steckplätze 5
Bemessungsspannung 24 V
Verschmutzungsgrad 2
Betriebsspannung 24 - 24 V
Max. Strombelastbarkeit pro E/A-Signal 2 A
Max. Strombelastbarkeit pro Anschlusssockel 2 A
Max. Summenstrom 2 A
Werkstoff des Kontaktgrundkörpers Kupfer
Werkstoff der Kontaktbeschichtung Gold
Werkstoff des Isolierkörpers PBT
Gewindebuchsen der Sensor-/Aktor-Steckplätze M12
Mit LED-Anzeige false
Mit Potenzialtrennung false
Anschluss für NPN-Sensoren false
Schleppkettentauglichkeit der Fixkabelversion false
Werkstoff des Gehäuses Kunststoff
Gehäusefarbe schwarz
Betriebstemperatur -30 - 70 €C
Schutzart (IP) IP67
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Breite 57 mm
Höhe 24 mm
Länge 24 mm

Die Tina-Geräte passen Sicherheitssensoren mit mechanischen Kontakten wie Not-Halt-Taster,Schalter und Lichtgitter/-vorhänge mit zwei Ausgängen an den DYNlink-Sicherheitskreis in Vitalund Pluto an. Für die Montage auf DIN-Schienen im Schaltschrank. ElektrischerAnschlussüber abnehmbare Anschlussklemmen. TINA 7A wird fürNot-Halt-Taster im gleichen Schaltschrank oder für externe Kontakteverwendet. TINA 3A, 6A und 7A haben die gleiche elektrische Funktionin verschiedenen Gehäusen.zart: IP67
