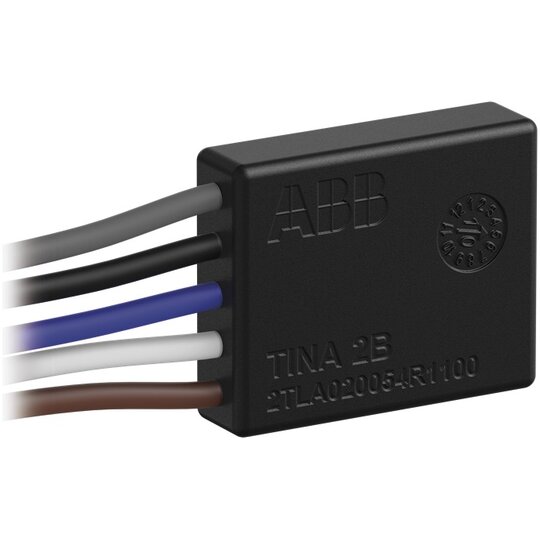

ABB Tina 2B Anpassungsgerät m.Kabel f.internen Einbau 2TLA020054R1100
1 Stück

Ihr Nettopreis
Art.-Nr.
2782461
EAN
7350024451931
Hersteller-Nr.
2TLA020054R1100
DEHA.-Nr.
4305826
eClass.-Nr.
27440111
Zolltarif-Nr.
85369095
Ausführung des Steckverbinders für Stammleitung M12
Anzahl der Sensor-/Aktor-Steckplätze 1
Anzahl der Kanäle pro Steckplatz 1
Ausführung der Abgänge für Sensor-/Aktorleitungen M12
Polzahl der Sensor-/Aktor-Steckplätze 5
Bemessungsspannung 24 V
Verschmutzungsgrad 2
Betriebsspannung 24 - 24 V
Max. Strombelastbarkeit pro E/A-Signal 2 A
Max. Strombelastbarkeit pro Anschlusssockel 2 A
Max. Summenstrom 2 A
Werkstoff des Kontaktgrundkörpers Kupfer
Werkstoff der Kontaktbeschichtung Gold
Werkstoff des Isolierkörpers PBT
Gewindebuchsen der Sensor-/Aktor-Steckplätze M12
Mit LED-Anzeige false
Mit Potenzialtrennung false
Anschluss für NPN-Sensoren false
Schleppkettentauglichkeit der Fixkabelversion false
Werkstoff des Gehäuses Kunststoff
Gehäusefarbe schwarz
Betriebstemperatur -30 - 70 €C
Schutzart (IP) IP67
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Breite 28 mm
Höhe 21 mm
Länge 7 mm

Die Tina-Geräte passen Sicherheitssensoren mit mechanischen Kontakten wie Not-Halt-Taster, Schalter und Lichtgitter/-vorhänge mit OSSD-Ausgängen an den DYNlink-Sicherheitskreis von Vital und Pluto an. Dies bedeutet, dass PLe gemäß EN ISO 13849-1 bzw. SIL 3 gemäß EN 62061 und EN 61508 mit den angeschlossenen Sicherheitssensoren und der Vital-/Pluto-Steuerung erreicht wird. DYNlink-Sicherheitssensoren wie z.B. Eden und Spot können direkt ohne zwischengeschaltete Tina-Geräte an den DYNlink-Kreis angeschlossen werden. Außerdem sind Verteilerboxen und Blindstecker mit Tina-Funktion erhältlich.Baureihe: TinaSchutzart: IP67

DOC CE-Erklärung

Download (Stand: 10.01.2025)

Deeplink Produktseite

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
