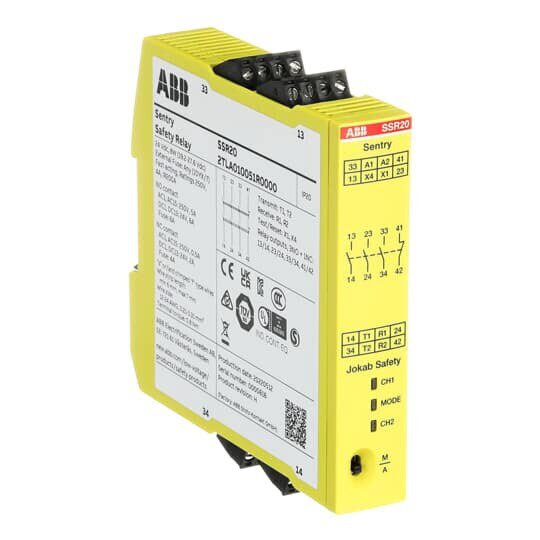

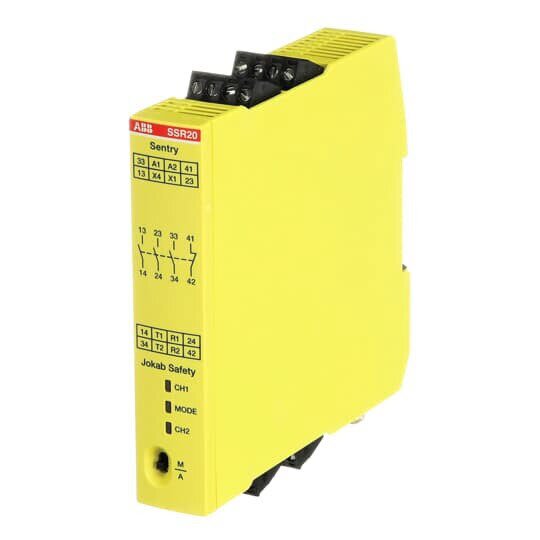

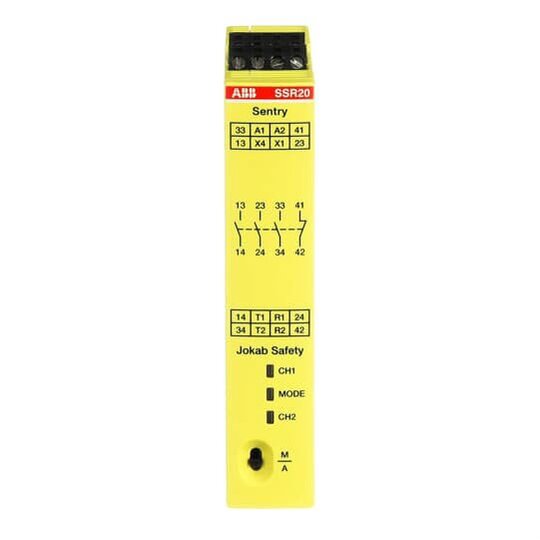

ABB Sentry SSR20 24VDC Sicherheitsrelais Relaisausgänge 3 NO +1 2TLA010051R0000
1 Stück

Ihr Nettopreis
Art.-Nr.
2813579
EAN
7350024483307
Hersteller-Nr.
2TLA010051R0000
DEHA.-Nr.
5371603
eClass.-Nr.
27371821
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses Schraubanschluss
Tragschienenmontage möglich true
Mit abnehmbaren Klemmen true
Spannungsart der Versorgungsspannung DC
Versorgungsspannung bei AC 50 Hz 24 - 24 V
Versorgungsspannung bei AC 60 Hz 24 - 24 V
Versorgungsspannung bei DC 24 - 24 V
Ausführung der Schaltfunktion der Eingänge Öffner und Schließer
Mit Rückführkreis true
Mit Starteingang true
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet 3
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter 0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter 0
Spannungsart der Betriebsspannung DC
Betriebsspannung bei AC 50 Hz 24 - 24 V
Betriebsspannung bei AC 60 Hz 24 - 24 V
Betriebsspannung bei DC 24 - 24 V
Bemessungsschaltstrom 6 A
Geeignet für Sicherheitsfunktionen true
Typklasse für Sicherheitsanforderungen nach EN 574 Typ III C
SIL nach IEC 61508 3
Performance Level nach EN ISO 13849-1 Level e
Mit Zulassung für BG BIA false
Mit Zulassung nach UL true
Breite 22,5 mm
Höhe 120 mm
Tiefe 120 mm
Mit TÜV-Zulassung true

Die Baureihe Sentry von ABB umfasst das gesamte Spektrum an Sicherheitsrelais, von Basismodellen für einfache Sicherheitsanwendungen oder zur Vervielfachung von Sicherheitsausgängen, bis hin zu hochflexiblen Universalmodellen mit extrem genauen Timerfunktionen. Die Baureihe deckt damit alle Anforderungen an Sicherheitsapplikationen ab. Manueller oder automatischer Reset kann einfach über einen Schalter an der Vorderseite der Relais gewählt werden. Die neue Multi-Reset-Funktion ermöglicht das Zurücksetzen von bis zu 10 Sicherheitsrelais Sentry mit nur einem Reset-Taster. Die Basismodelle BSR sind z.B. für Not-Halt-Abschaltungen oder zur Erweiterung von Sicherheitsausgängen geeignet. Die Einzelfunktionsmodelle SSR eignen sich für Einsatzgebiete wie die Überwachung von Kontakten und OSSD-Signalen oder für Zweihandschaltungen. Die Sicherheitstimer TSR zeichnen sich durch seine sehr hohe Genauigkeit von besser als 1 % aus, und die Universalmodelle USR für alle gängigen Sicherheitsanwendungen bieten zusätzlich Anzeige-und Konfigurationsmöglichkeiten.Normen: IS0 13849
