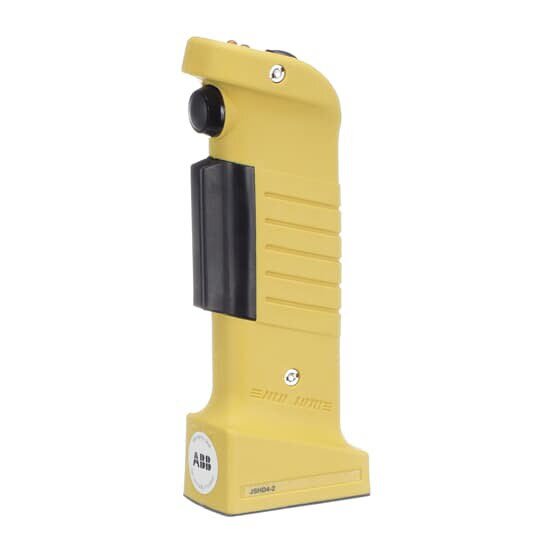

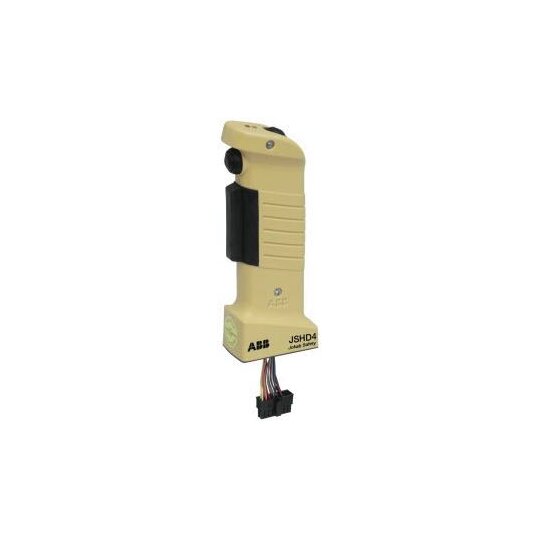

ABB JSHD4-2 Top part JSHD4-2 Oberteil m.LEDs, Taster oben u.vorn Handerkennung

Hersteller-Nr. 2TLA020006R2200 162061185
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813577
EAN
7350024459739
DEHA.-Nr.
4577828
eClass.-Nr.
27371238
Zolltarif-Nr.
85365019
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Zwangsöffnung false
Geeignet für Sicherheitsfunktionen true
Querschlussüberwachung möglich true
Mit Statusanzeige true
Ausführung des Schaltglieds Sprungschaltglied
Bemessungsbetriebsstrom Ie bei DC-12, 24 V 0,02 A
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Wechsler 2
Anzahl der zusätzlichen Drucktaster 2
Ausführung des elektrischen Anschlusses Steckverbinderanschluss
Performance Level nach EN ISO 13849-1 Level e
Schutzart (IP) IP65
Schutzart (NEMA) 1

Zustimmgeräte setzt man beim Fehlersuchen, Programmieren und Überprüfen ein, wenn keine anderen Unfallschutzgeräte möglich oder geeignet sind. Das Zustimmgerät wird in der Hand gehalten, und der Bediener kann in einer Paniksituation die Zustimmtaste entweder fester drücken oder ganz loslassen, um die Maschine zu stoppen. Ein Zustimmgerät ist ein handbetätigter Start-und Stoppschalter, der den Betrieb einleitet und ihn so lange aufrecht erhält, wie er betätigt ist.

Anschlussbild

Download (Stand: 10.03.2025)

DOC CE-Erklärung

Download (Stand: 10.03.2025)

Deeplink Produktseite

Download (Stand: 10.03.2025)

Maßzeichnung

Download (Stand: 10.03.2025)

Montageanleitung

Download (Stand: 10.03.2025)

Produktdatenblatt

Download (Stand: 10.03.2025)

Produktvideo

Download (Stand: 10.03.2025)

REACH-Erklärung

Download (Stand: 10.03.2025)

RoHS-Erklärung

Download (Stand: 10.03.2025)
