23. März 2020
Hochdynamische PUR-Motorleitungen für industrielle Anwendungen
Als einer der weltweit führenden Hersteller bietet Nexans ein umfassendes Produktportfolio an Kabeln und Leitungen. Insbesondere die Innovations- und Technologiestärke sowie die stetige Optimierung der Produkte überzeugen Kunden weltweit. Rund 670 registrierten Patenfamilien unterstreichen die Entwicklungs- und Forschungsarbeit des Unternehmens. Aus der Serie MOTIONLINE® bietet Nexans einadrige und mehradrige PUR-Motorleitungen für höchste industrielle Anforderungen an Flexibilität und Robustheit. Diese Leitungen wurden speziell für hochflexible Anwendungen entwickelt und punkten mit herausragenden Eigenschaften - nicht zuletzt dank des Mantelmaterials aus Polyurethan.
MOTIONLINE® Servo- und Motorleitungen für höchste Anforderungen
Die Motorleitungen aus der Produktfamilie MOTIONLINE® sind speziell für bewegte Anwendungen und schnelle Bewegungsabläufe konzipiert worden. Sie gewährleisten im flexiblen Einsatz sowohl im Maschinen-/Anlagenbau als auch in speziellen industriellen Anwendungen wie Robotern oder Schleppketten in Produktionslinien eine lange Lebensdauer. Dabei legt der Hersteller Nexans sehr großen Wert auf die Erfüllung von hohen Qualitätsstandards. Nexans Kabel- und Leitungsprodukte werden eingehend auf Herz und Nieren getestet und geprüft in unternehmenseigenen Testlabors. Erst wenn die Kabel und Leitungen die verschiedensten Testläufe von zum Beispiel Torsions-, Brand- oder Hochspannungsprüfungen bestanden haben, finden die finalen Feldtests statt. Nur wenn die Produkte die strengen Anforderungen dieser Prüfungen bestanden haben, werden Sie in die Produktpalette aufgenommen.
Das Kabelmaterial ist entscheidend
Die hervorragenden Eigenschaften des Werkstoffes PUR weisen im Vergleich zu PVC- oder PE-ummantelten Kabeln und Leitungen zahlreiche Vorteile auf. Das Kurzzeichen PUR (im normalen Sprachgebrauch auch häufig PU genannt) steht für den Kunststoff Polyurethan, der auf Basis von Polyether und Polyester hergestellt wird. Dabei gibt es für unterschiedliche Anwendungsanforderungen verschiedenste PUR-Typen. Während die mechanischen Belastungen von Isolationswerkstoffen in Leitungen normalerweise gut eingrenzbar sind, müssen die Außenmäntel hingegen schon sehr hohen Belastungen standhalten können - insbesondere flexible Kabel und Leitungen.
Zu den wesentlichen, mechanischen PUR-Merkmalen zählen:
- hohe Zugfestigkeit
- Ein- und Weiterreißfestigkeit
- Kerbfestigkeit
- Abriebfestigkeit
- Wechselbiegefestigkeit
- Schlagzähigkeit
- Kälteflexibilität
Aber auch die chemischen Eigenschaften von PUR sind im Vergleich zu anderen Mantelwerkstoffen sehr gut. Hier sind als wesentlich die folgenden chemischen Eigenschaften hervorzuheben:
- sehr gute Beständigkeit gegen mineralische Öle
- gute Beständigkeit gegen alkoholfreie Benzine
- gute Beständigkeit bei Lagerung im Wasser
- gute Beständigkeit gegen viele Lösungsmittel
Daher gilt es bereits in der Planungsphase, die genauen Anforderungen für den jeweiligen Einsatzbereich detailliert zu betrachten. Denn gerade in bewegten Anwendungen liefern Kabel und Leitungen in rauen industriellen Umgebungen Höchstleistungen.
Einadrige Motorleitungen aus der Serie MOTIONLINE® PREMIUM - hochflexibel und robust
Die einadrigen Motorleitungen aus dem MOTIONLINE® PREMIUM Kabelsystem PUR des Herstellers Nexans erfüllen die folgenden Anforderungen:
- PUR-Mantel
- TPM-Isolierung mit besonders niedriger Kapazität
- Öl-beständig nach DIN EN 50363-10-1 & DIN EN 60811-404
- Kühlmittel-beständig
- kerbzäh sowie ein- und weiterreißfest
- flammwidrig entsprechend IED 60332-1; FT1; UL 1581
- Hydrolyse- und Mikroben-beständig
- PVC- und Halogen-frei
- CE, UL, CSA & DESINA zertifiziert

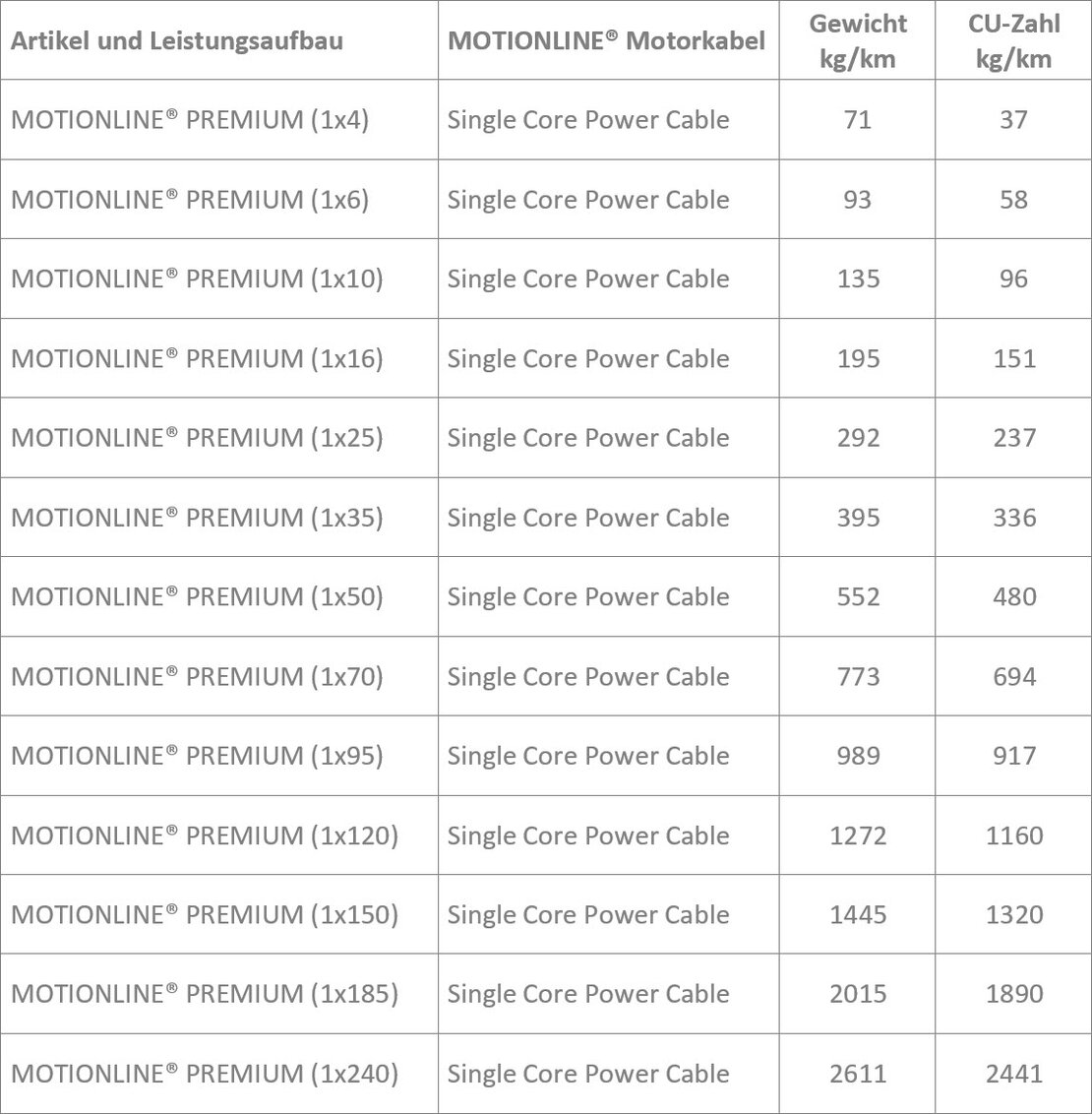

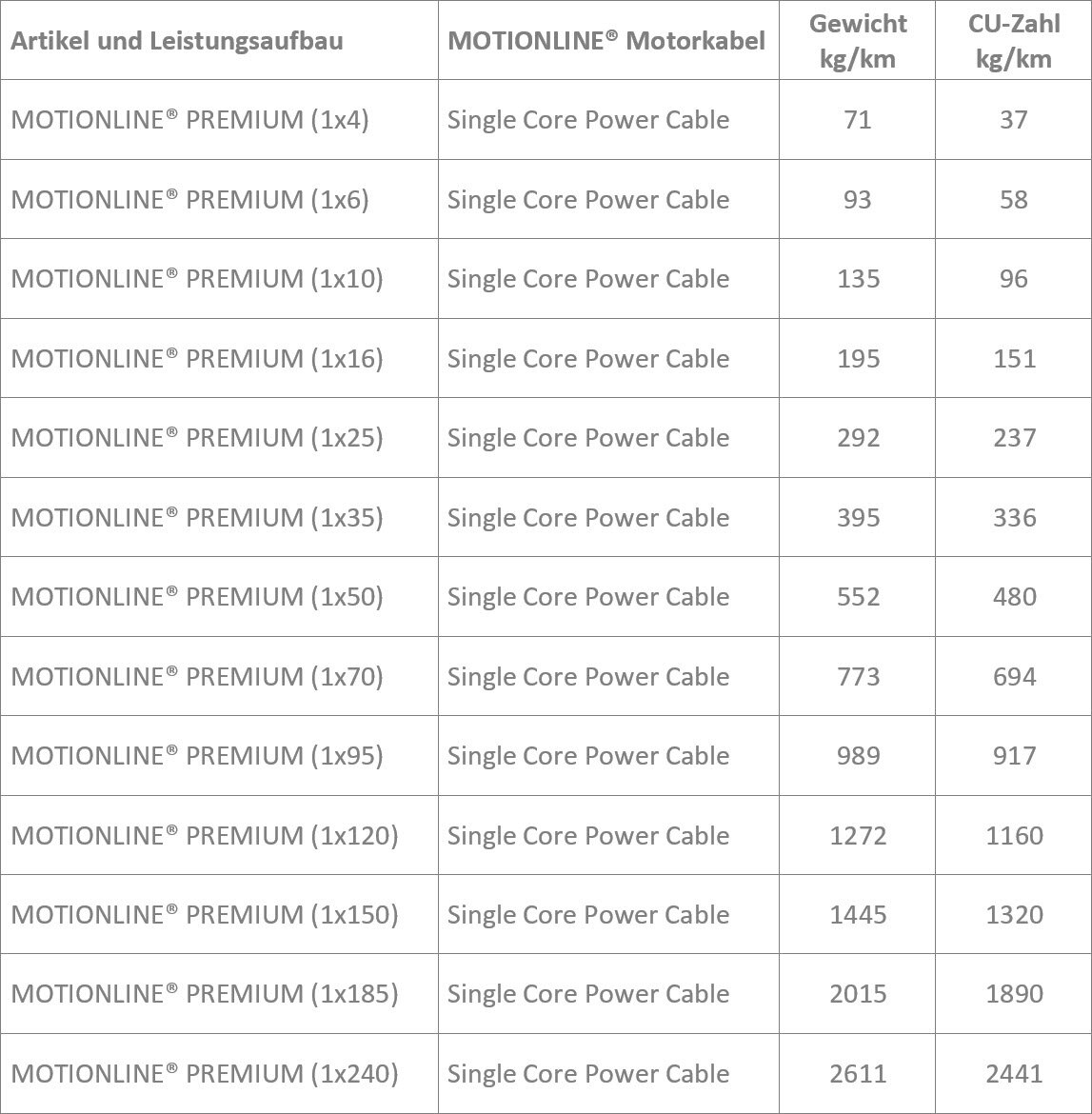

MOTIONLINE® single core motor power cables:
Beschreibung:
PUR-Mantel, TPM-Isolierung und blanke, biegefeste Kupferlitzenleiter – sind die wichtigsten Merkmale des einadrigen Motorkabels aus der MOTIONLINE® PREMIUM Serie von Nexans. Darüber hinaus kommen noch die folgenden Eigenschaften hinzu: Zum einen ist es gegen Öle und Kühlmittel beständig sowie äußerst kerbzäh - zum anderen ebenso flammwidrig wie beständig gegen Mikroben und Hydrolyse. Außerdem ist es PVC- und Halogen-frei. Auch gegen verschiedenste Temperaturen von -30 °C bis zu +80 °C hält sich das Kabel von Nexans in Betrieb und kann sogar bei -50 °C (bis ebenfalls +80 °C) gelagert werden. Die Nennspannung dieses Kabels liegt bei 600/1000 V und die Prüfspannung bei 4000 V, während der Strom bei einer Beschleunigung von 50 m/s² zu einer maximalen Geschwindigkeit von 5 m/s kommt. Dieser Aufbau um die Leistungs-Einzeladern ist für die extrem dynamischen Anwendungen vorgesehen und zu empfehlen.
CE = die Produkte sind konform mit der EG-Niederspannungsrichtlinie

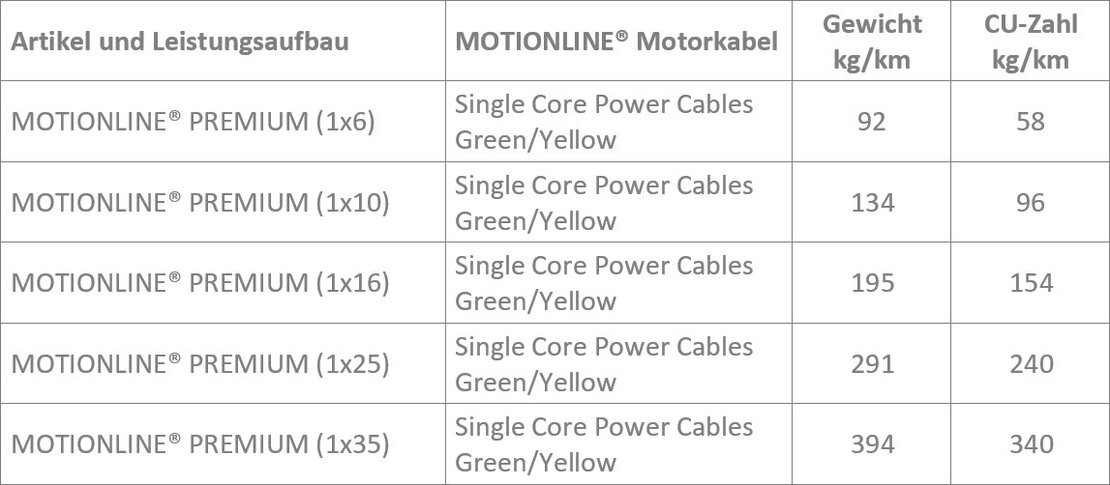

Zu diesem Kabel gibt es auch eine grün/gelb isolierte Variante inklusive schwarzen PUR-Mantel mit ausgewählten Querschnitten. Auf Anfrage ist es auch mit schwarzer Isolierung und grün/gelben PUR-Mantel erhältlich.
Einadrige Motorleitungen mit Kupfergesamtschirm aus der Serie MOTIONLINE® PREMIUM
Die einadrigen Motorleitungen aus dem MOTIONLINE® PREMIUM Kabelsystem PUR des Herstellers Nexans erfüllen die folgenden Anforderungen:
- PUR-Mantel
- TPM-Isolierung mit besonders niedriger Kapazität
- Öl-beständig nach DIN EN 50363-10-1 & DIN EN 60811-404
- Kühlmittel-beständig
- kerbzäh sowie ein- und weiterreißfest
- flammwidrig entsprechend IED 60332-1; FT1; UL 1581
- Hydrolyse- und Mikroben-beständig
- PVC- und Halogen-frei
- CE, UL, CSA & DESINA zertifiziert

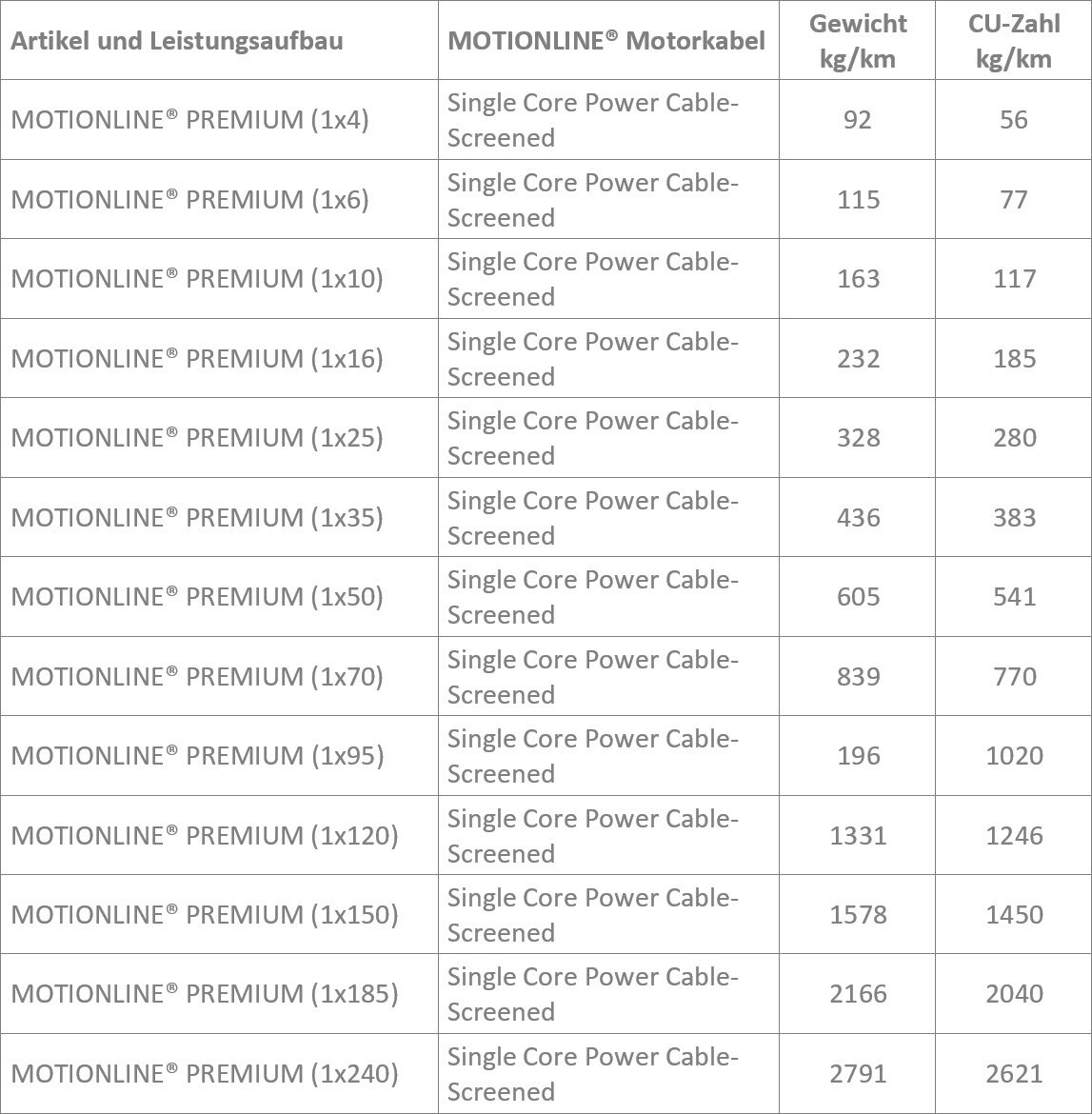

MOTIONLINE® single core motor power cables – screened
Beschreibung:
Dieses Kabel ist mit einem Gesamtschirm aus verzinntem Kupfergeflecht umgeben (screened), der dem Kabel noch mal mehr Schutz bietet. Ansonsten hat es die gleichen Eigenschaften, wie das Single Core Power Cable und ist ebenso für extrem dynamische Anwendungen zu empfehlen (s.o.).
CE = die Produkte sind konform mit der EG-Niederspannungsrichtlinie
Mehradrige Motorleitungen aus der Serie MOTIONLINE® PREMIUM
Die mehradrigen Motorleitungen aus dem MOTIONLINE® PREMIUM Kabelsystem PUR des Herstellers Nexans erfüllen die folgenden Anforderungen:
- PUR-Mantel
- TPM-Isolierung mit besonders niedriger Kapazität
- Öl-beständig nach DIN EN 50363-10-1 & DIN EN 60811-404
- Kühlmittel-beständig
- kerbzäh sowie ein- und weiterreißfest
- flammwidrig entsprechend IED 60332-1; FT1; UL 1581
- Hydrolyse- und Mikroben-beständig
- PVC- und Halogen-frei
- CE, UL, CSA & DESINA zertifiziert

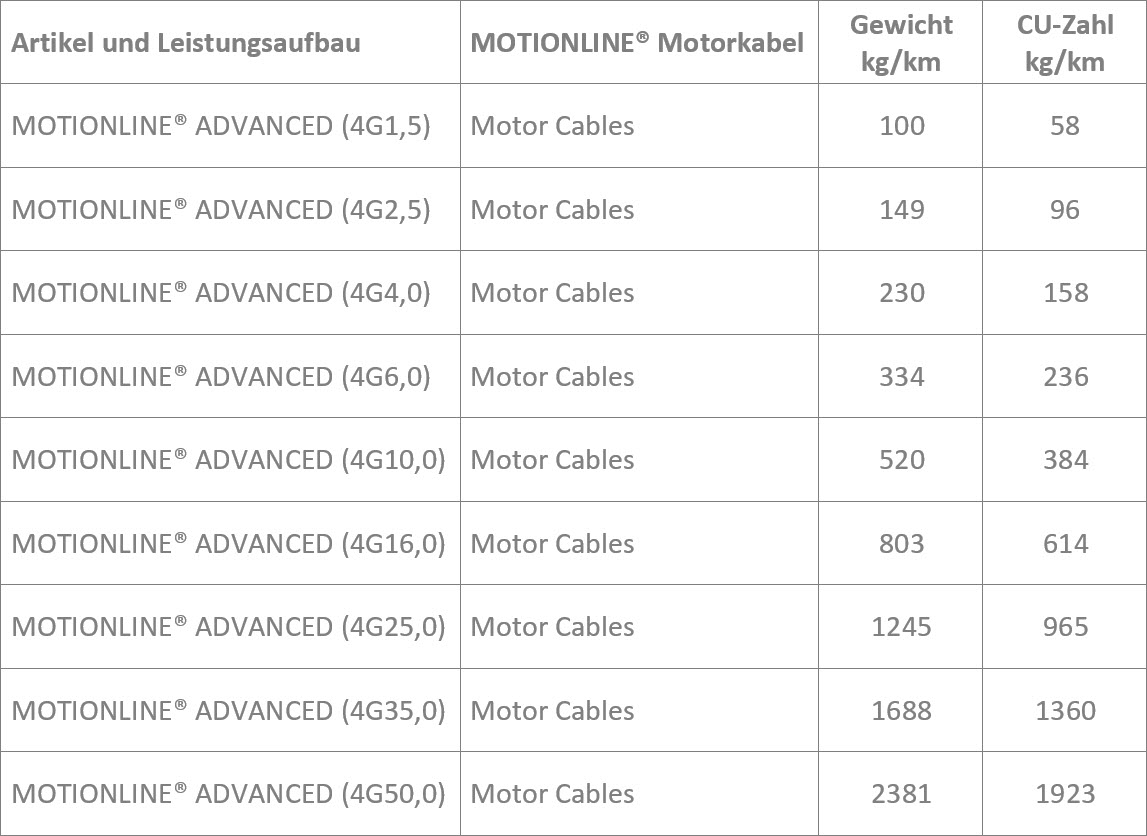

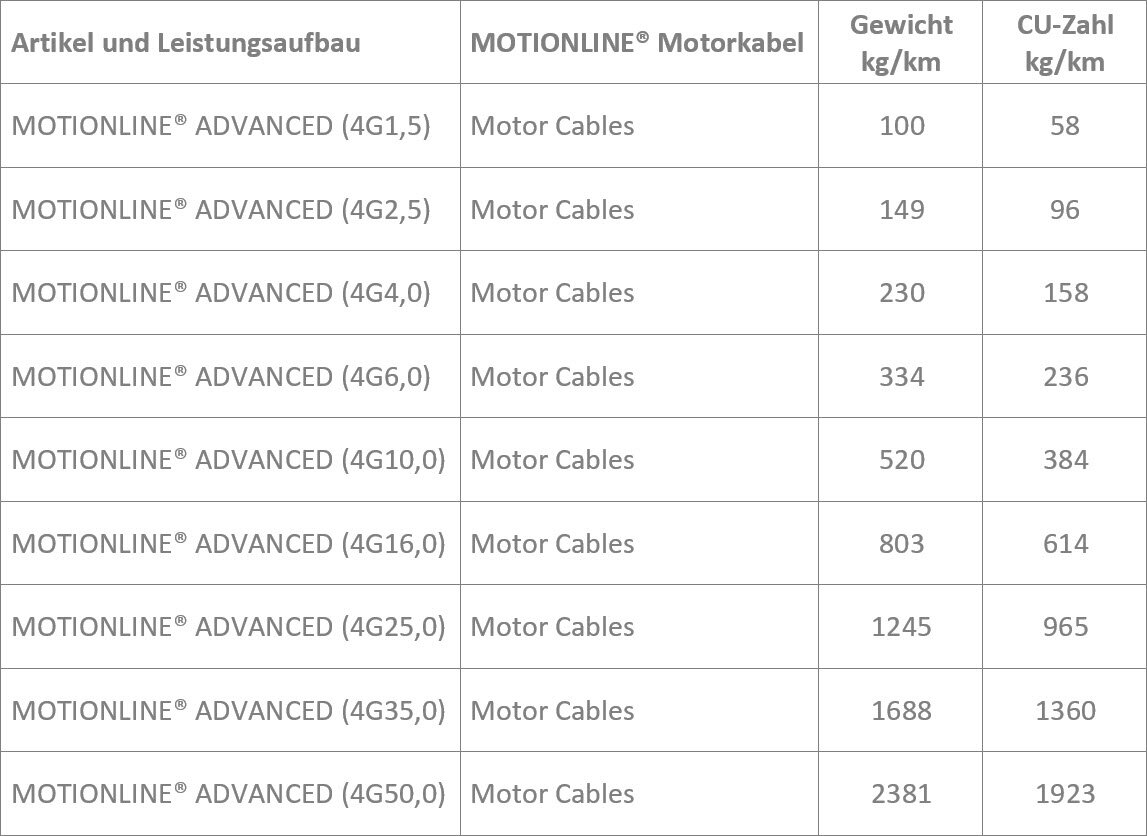

MOTIONLINE® ADVANCED motor cable
Beschreibung:
Diese Servoleitung aus der Motor Power Reihe von Nexans MOTIONLINE® ADVANCED ist vor allem für sehr dynamische Anwendungen zu empfehlen und kann durch sehr viele Eigenschaften punkten. Der blanke, biegefeste Kupferlitzenleiter im Inneren der drei schwarzen Leistungsadern mit weißen Ziffern und einer grüngelben Leistungsader, verseilt mit Füllern, wird durch die TPM-Isolierung und dem schwarzen PUR-Mantel umschlossen. Dieser Aufbau führt zu einem sehr stabilen Kabel, welches Öl und Kühlmittel, Hydrolyse und Mikroben beständig ist. Zusätzlich ist das Kabel kerbzäh, flammwidrig, PVC- und Halogen-frei und arbeitet dabei selbst bei einer Temperatur von -15 °C bis zu +80 °C zuverlässig. Gelagert werden kann es dabei sogar bis -50 °C. Selbst bei diesen Temperaturen fließt der Strom hier, durch eine Beschleunigung von 20 m/s², in einer Geschwindigkeit von 3 m/s durch das durchaus flexible Kabel. Es hält außerdem einer Prüfspannung von 4000 V stand und bringt es auf eine Nennspannung von 600/1000 V.
CE = die Produkte sind konform mit der EG-Niederspannungsrichtlinie
Effizientes Engineering mit Planungssoftware ePlan
Mit der Planungssoftware ePlan vereinfachen Sie effizient Ihre Engineering-Prozesse. Und sie ist eine der global führenden Softwarelösungen in den Bereichen Elektrotechnik, Automatisierung und Mechatronik. Mit der webbasierten Datenplattform bietet das ePlan Data Portal aktuelle Produktdaten von Elektrotechnik-Komponenten zur direkten Nutzung in der Projektierung. Nexans stellt rund 1.200 Produktdaten in ePlan zur in den Sprachen Englisch, Deutsch und Italienisch zur Verfügung. So können Sie von der Vorplanung über die Projektierung bis hin zur Konstruktion von Schaltanlagen und Kabelbäumen direkt die Hochleistungskabel und -leitungen des Herstellers in Ihren Engineering-Prozess miteinbeziehen.
HARDY SCHMITZ – Ihr zuverlässiger Partner in der Elektrotechnik
Wir bieten unseren Kunden einen professionellen B2B WEBShop für Kabel und Leitungen. Mit einem Sortiment an rund 2.500 unterschiedlichen Kabeln und Leitungen mit sehr hoher Lieferverfügbarkeit, bieten wir Ihnen die beste Grundlage zur Beschaffung von hochwertigen Kabellösungen. Zusätzlich zu unseren hochwertigen Produkten erhalten unsere Kunden ein Extra-Paket an Serviceleistungen. Schlanke, unkomplizierte Bestellprozesse sind für uns ebenso selbstverständlich wie das branchenspezifische Fachwissen unserer Kabelexperten. Auf unser zuverlässiges Team „Kabel & Leitungen“ können Sie sich jederzeit verlassen: Von der individuellen Analyse, über die fundierte technische Beratung, bis zur individuellen Konfektionierung von Sonderleitungen profitieren Sie auf ganzer Länge. Sie möchten mehr über unsere Leistungen im Bereich Kabel & Leitungen erfahren? Dann lernen sie hier unser breites Leistungsportfolio kennen, von dem auch Ihr Unternehmen profitieren kann.
Wenn Sie weiterführende Fragen zu unserem Angebot an Motorleitungen des Herstellers Nexans haben, dann stehen wir Ihnen gern zur Verfügung. Unsere Kabel-Fachberater können sowohl telefonisch als auch über unser Kontaktformular erreichen.
