06. Mai 2020

Nexans Einkabellösung für HIPERFACE DSL® nach SICK Standard

Der führende Kabelhersteller Nexans bietet mit Hybridkabellösungen nach SICK Standard für HIPERFACE DSL® ein umfassendes Sortiment für die Einkabeltechnik in der Antriebstechnologie. Die robusten Kabel aus der Serie MOTIONLINE® bieten auch in extremen Anwendungen der Industrie 4.0 höchst sichere und zuverlässige Leistungen für eine extrem schnelle Datenübertragung mit außerordentlich hoher Auflösung und Genauigkeit. Die Einkabellösung ermöglicht kompakte Bauweisen in Servoantrieben und Schaltschränken sowie eine Reduzierung der Verbindungskabel und des Gesamtgewichts. Dabei punkten die Kabel mit unvermindert starker Leistung - selbst bei reduziertem Material- und Energieverbrauch.

HIPERFACE DSL® weltweit im Einsatz und etabliert in der Antriebstechnik

Der Technologieführer SICK führte das inzwischen heute weltweit etablierte, digitale Motor-Feedback-Protokoll HIPERFACE DSL® ein. Durch die Öffnung der sicheren und in Echtzeit kommunizierenden Schnittstelle ermöglichte SICK, dass diese bewährte Technologie allen Anwendern zugänglich ist, und schaffte damit eine wichtige Grundlage für Anwendungen in der Industrie 4.0. Denn die Technologie kommt mit einem Minimum an Verbindungsleitungen zwischen Frequenzumrichter und dem Motor-Feedback-System aus, da u. a. das üblicherweise eingesetzte, zweite Motor-Feedback-Kabel nicht mehr erforderlich ist. Durch diese verringerte Zahl an notwendigen Anschlüssen wird eine kompaktere Bauweise von Servoantrieben möglich. Aber auch in Energieführungsketten wirkt sich die Einkabellösung sehr positiv aus, da die Schleppkette um die Hälfte reduziert werden kann.

Hybridkabellösung der Serie MOTIONLINE® für den sicheren Anschluss an die Zukunft

Nexans Hybridkabel für Servomotoren aus der Serie MOTIONLINE® werden in den verschiedensten Ausführungen angeboten - angepasst an die jeweiligen Einsatzanforderungen. Die hochwertigen Kabellösungen des führenden Kabelherstellers Nexans bieten verlässliche Sicherheit in Funktionalität und Investition. Der störungsfreie Betrieb der Anlage sowie das fehlerfreie und schnelle Arbeiten der Produktionsanlagen wird in hohem Maße sichergestellt. Denn bis Nexans eine Kabellösung auf den Markt bringt, durchläuft sie strenge Testverfahren und anspruchsvolle Prüfungen in unternehmenseigenen und externen Einrichtungen. So stellt Nexans sicher, dass die Produkte optimal funktionsfähig sind selbst in sehr anspruchsvollen Anwendungen und industriellen Umgebungen bei hoher Lebensdauer.

MOTIONLINE® Hybridkabellösungen für moderne Antriebstechnik bei HARDY SCHMITZ

HARDY SCHMITZ bietet hochwertige Kabellösungen für jeden Einsatz. Hier stellen wir stellen Ihnen auszugsweise die Hybridkabellösungen aus der Serie MOTIONLINE® des Kabelproduzenten Nexans vor.

MOTIONLINE® PREMIUM Hybridkabellösungen nach SICK Standard PUR

Das MOTIONLINE® PREMIUM Hybridkabelsystem nach SICK Standard des Herstellers Nexans erfüllt die folgenden Anforderungen:

  • PUR-Mantel
  • TPM-Isolierung mit besonders niedriger Kapazität
  • TPE-Innenmantel optimiert für Schleppketten
  • geschirmt mit verzinntem Kupfergeflecht
  • Öl-beständig nach DIN EN 50363-10-2 & DIN EN 60811-404
  • Kühlmittel-beständig
  • kerbzäh
  • flammwidrig nach IEC 60332-1; FT1; UL1581
  • Hydrolyse- und Mikroben-beständig
  • PVC- und Halogen-frei
  • UL, CSA, DESINA und CE zertifiziert

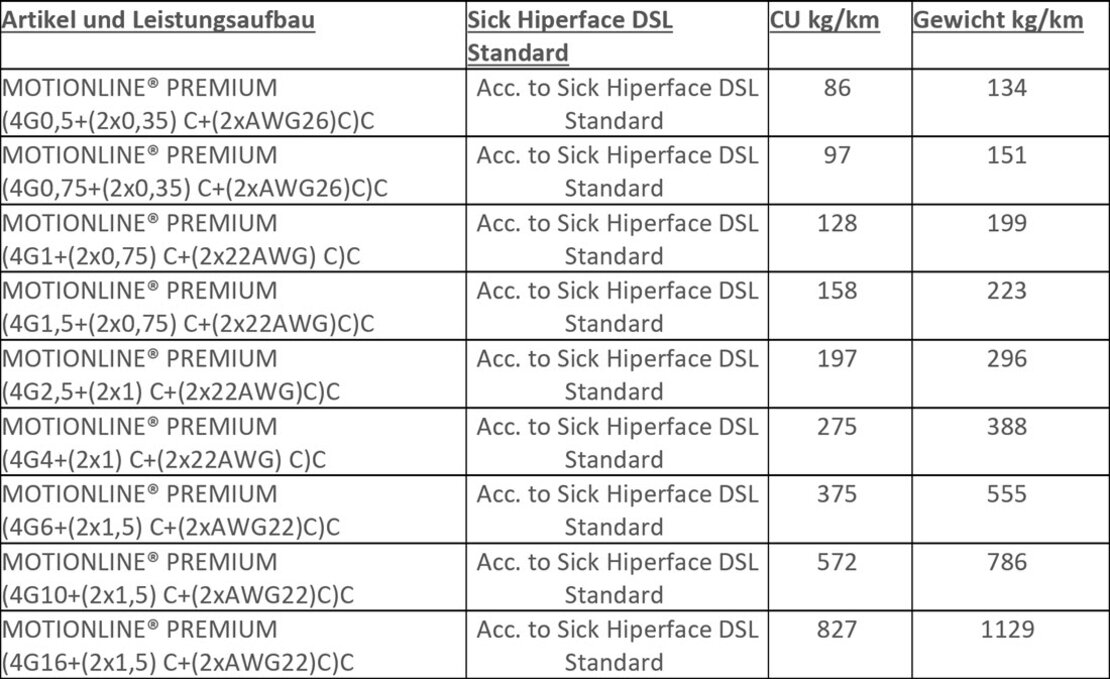

MOTIONLINE® PREMIUM Hybrid cables acc. To Sick Hiperface DSL® Standard PUR

Beschreibung:

Das MOTIONLINE® PREMIUM Hybridkabel mit PUR-Mantel des Herstellers Nexans ist für Servomotoren konzipiert worden, die in extremen Anwendungen ihren Einsatz finden. Durch den robusten PUR-Mantel sind sie besonders für raue Einsatzbedingungen geeignet. Mit einem Innenmantel aus einer TPE-Mischung ist das Kabel speziell für den Einsatz in Schleppketten angezeigt und funktionsstark mit einem Gesamtschirm aus verzinntem Kupfergeflecht mit einer Bedeckung von ≥ 85 % und einem Elementschirm mit ≥ 80 % verzinntem Kupfergeflecht-Bedeckung. Die blanken, biegefesten Kupferlitzenleiter, isoliert durch TPM mit besonders niedriger Kapazität, sind mit Füllern als Leistungsadern und Steueradern verseilt. Hierbei sind drei Leistungsadern schwarze Adern mit weißen Ziffern darauf und eine Ader Grün/Gelb isoliert. Das Hybridkabel bietet eine sichere Datenübertragung: Bei einer Beschleunigung von 50 m/s² und einer Endgeschwindigkeit von 5 m/s besteht das Kabel auch bei extremen Temperaturen. Bei Betrieb werden die Daten auch noch bei -30 °C bis +80 °C übermittelt, wobei es bei der Lagerung Temperaturen von bis zu -50 °C (bis 80 °C) aushält. Nicht nur der 600/1000 V Nennspannungsbereich und die 4000 V starke Prüfspannung sind typisch für dieses Kabel, sondern auch seine Flammwidrigkeit und Kerbzähheit.

Hervorzuheben ist außerdem, dass das Kabel sowohl gegen Öl und Kühlmittel als auch Hydrolyse und Mikroben beständig ist. Dabei ist es komplett PVC- und Halogen-frei.

MOTIONLINE® ADVANCED Hybridkabellösungen nach SICK Standard PVC

Das MOTIONLINE® ADVANCED Hybridkabelsystem nach SICK Standard des Herstellers Nexans erfüllt die folgenden Anforderungen:

  • PVC-Mantel
  • TPM-Isolierung mit besonders niedriger Kapazität
  • geschirmt mit verzinntem Kupfergeflecht
  • Öl-beständig nach DIN EN 50363-10-2
  • Kühlmittel-beständig
  • flammwidrig nach IEC 60332-1; FT1; UL1581

UL, CSA, DESINA und CE zertifiziert

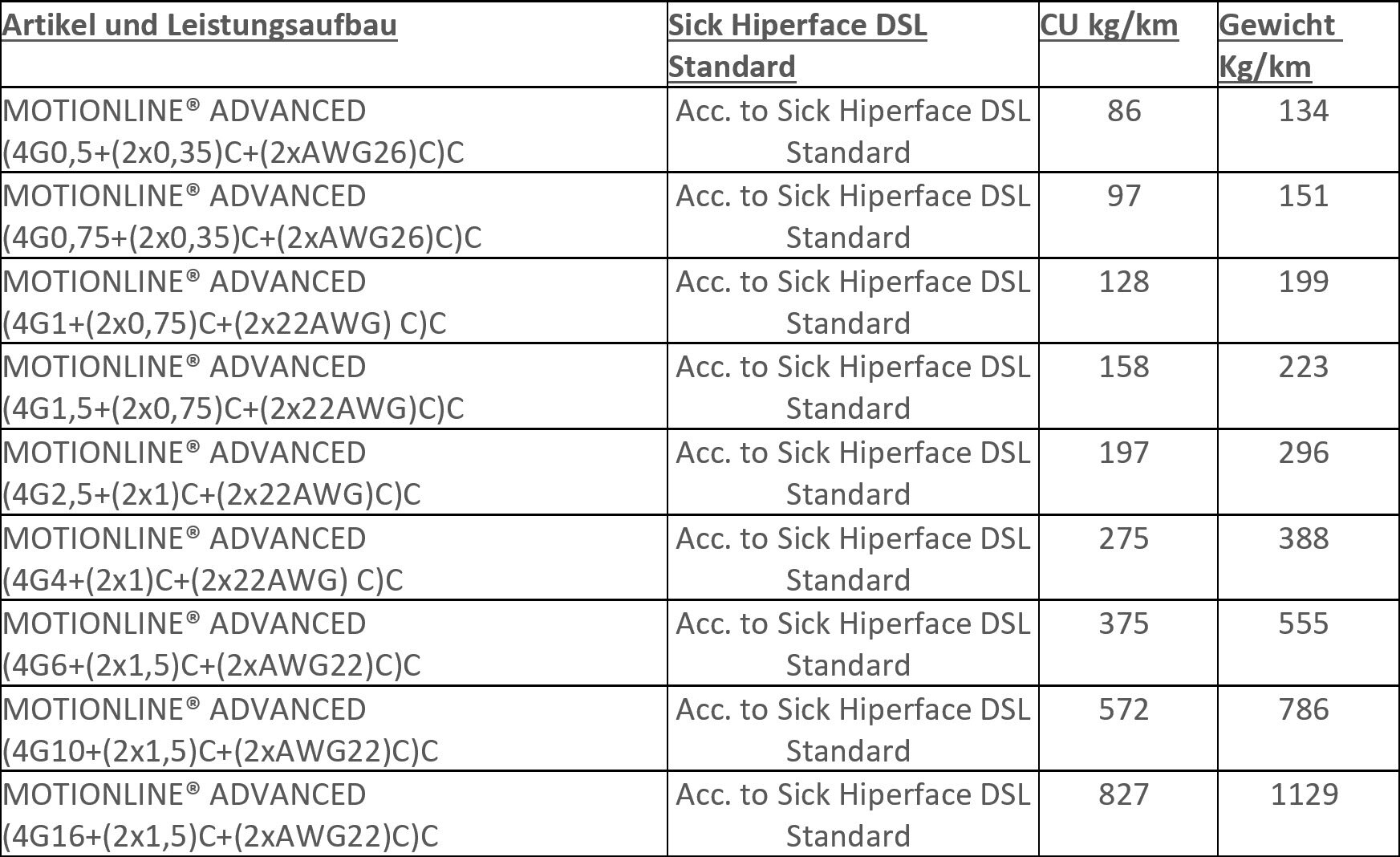

MOTIONLINE® ADVANCED Hybrid cables acc. to SICK Hiperface DSL® Standard PVC

Beschreibung:

Nexans hat mit seinem MOTIONLINE® ADVANCED Hybridkabel eine Hybridleitung für Servomotoren entwickelt, die besonders für sehr dynamische Anwendungen geeignet ist. Das Kabel hat einen PVC-Außenmantel und mit einem Gesamtschirm sowie einem Elementschirm aus einer ≥ 80 % verzinnten Kupfergeflecht-Bedeckung, ist dieses Kabel nicht nur öl- und kühlmittelbeständig, sondern auch flammwidrig. Das Kabel kann Temperaturen bei der Lagerung von -40 °C bis zu +80 °C und bei Betrieb von -15 °C bis zu +80 °C bestehen und transportiert auch da die Daten zuverlässig bei einer Beschleunigung von 20 m/s² mit einer Geschwindigkeit von 3 m/s durch das Kabel. Mit einer Prüfspannung von 4000 V und einer Nennspannung von 600/1000 V kann dieses Kabel in vielen Bereichen verwendet werden. Der blanke Kupferlitzenleiter wird dabei durch TPM mit besonders niedriger Kapazität isoliert, wobei die Leitungsadern mit den Steueradern und Füllern verseilt sind. Die Leitungsadern sind dabei so gekennzeichnet, dass drei Adern schwarz mit weißen Ziffern und eine Ader grün/gelb sind. Die beiden Steuerpaare sind einmal schwarz-weiß mit den Nummern 5 + 6 und einmal weiß und blau.

HARDY SCHMITZ bietet zuverlässige Kabellösungen des Herstellers Nexans

Wenn Sie weiterführende Fragen zu unserer Produktreihe Hybridkabel nach SICK Standard der Serie MOTIONLINE® haben, dann stehen wir Ihnen gern zur Verfügung. Kontaktieren Sie uns für weitere Informationen.
