GLOBALFLEX® Brandschutzkabel von XBK-KABEL – halogenfreie Steuerleitungen

Brandschutzkabel sorgen für mehr Sicherheit. Mit einer immer weiter steigenden Installationsdichte von Kabel und Leitungen in modernen Gebäuden wächst auch die Wichtigkeit im Falle eines Brandes. Denn laut dem Zentralverband Elektrotechnik- und Elektronikindustrie e. V. (ZVEI) ist die Todesursache bei Gebäudebränden in 95 % eine Rauchvergiftung durch die dabei entstehenden Gase. Daher unterliegen seit dem 1. Juli 2017 erstmals auch alle Kabel und Leitungen, die dauerhaft in Gebäuden installiert werden, verpflichtend der europäischen Bauproduktenverordnung (BauPVO) bzw. Construction Products Regulation (CPR). In dieser werden europaweit einheitliche Vorschriften zur Verwendung von Bauprodukten in Gebäuden festgelegt. Mit der entsprechend harmonisierten Norm hEN 50575 „Starkstromkabel und -leitungen, Steuer- und Kommunikationskabel – Kabel und Leitungen für allgemeine Anwendungen in Bauwerken in Bezug auf die Anforderungen an das Brandverhalten“ werden die Vorschriften der BauPVO heute in allen EU-Mitgliedsländern entsprechend umgesetzt.

Europaweit werden Kabel und Leitungen einheitlich in Brandschutzklassen eingeteilt

Die Norm hEN 50575 gibt detailliert vor, nach welchen Normen Kabel und Leitungen durch ein notifiziertes Prüfinstitut oder eine Zertifizierungsstelle sowie eine CE-Kennzeichnung geprüft und zertifiziert werden müssen. Entsprechend ihrem Brandverhalten werden dann alle Kabel und Leitungen in spezifische Brandschutzklassen eingeteilt, die durch die DIN EN 13501 „Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Teil 6: Klassifizierung mit den Ergebnissen aus den Prüfungen zum Brandverhalten von elektrischen Kabeln“ festgelegt sind.

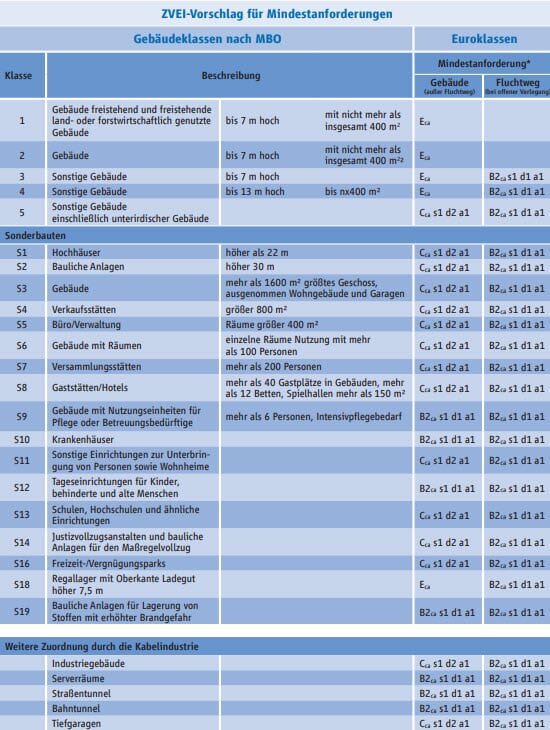

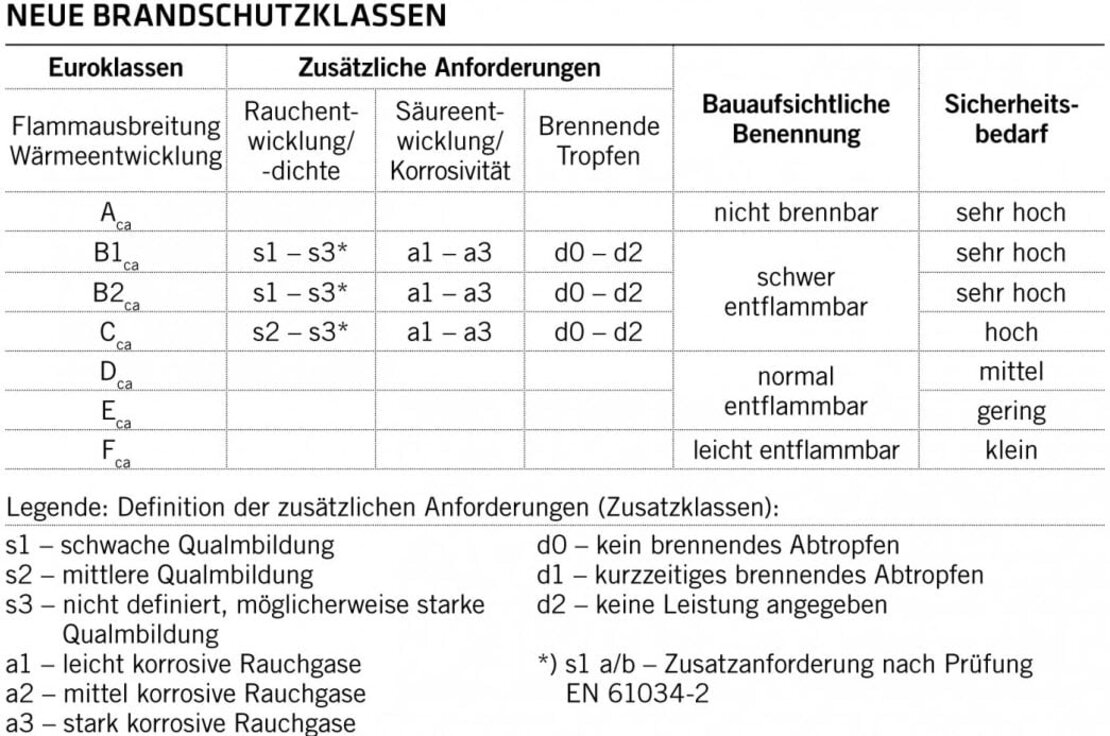

Hier die Brandschutzklassen in der Übersicht nach DIN EN 13501:

Mehr Sicherheit im Brandfall durch zertifizierte Brandschutzkabel

Das Ziel der BauPVO ist, die Brandsicherheit in Gebäuden und Bauwerken grundsätzlich zu erhöhen und somit eine einheitliche europaweite Orientierung zu schaffen, mit der Kabel und Leitungen klassifiziert, bewertet und zertifiziert werden können. Damit wird es Betreibern, Planern und ausführenden Elektrobetrieben ermöglicht, zuverlässig auf zertifizierte Kabel und Leitungen zurückzugreifen. Denn im Katastrophenfall können diese direkt in Haftung genommen werden. So hat der ZVEI-Fachverband zur generellen Orientierung für die richtige Wahl der Brandschutzklasse die folgende Tabelle als Orientierung erarbeitet, in der die Brandschutzklassen den verschiedenen Gebäudearten nach Musterbauordnung (MBO) zugeordnet werden:

Weiterführende Informationen finden Sie in der folgenden Broschüre, die durch den Zentralverband Elektrotechnik- und Elektronikindustrie e. V. (ZVEI) herausgegeben wurde.

XBK halogenfreie Steuerleitungen erfüllen zuverlässig die Anforderungen der BauPVO

XBK-KABEL bietet Brandschutzkabel für verschiedenste Anwendungen. Für die Kabelkonstruktionen werden hochwertige Materialien verwendet, die für ein verbessertes Brandverhalten sorgen und damit zur Sicherheit von Mensch und Umwelt beitragen. Eingegliedert in die neuen Klassen Aca, B1ca, B2ca, Cca, Dca, Eca und Fca sind die Kabel und Leitungen hinsichtlich Flammenausbreitung, Raucherzeugung, Säuregehalt, Wärmefreisetzung und Tropfenbildung optimiert worden. Im Folgenden stellen wir eine Auswahl an halogenfreien Steuerleitungen des Herstellers XBK-KABEL vor.

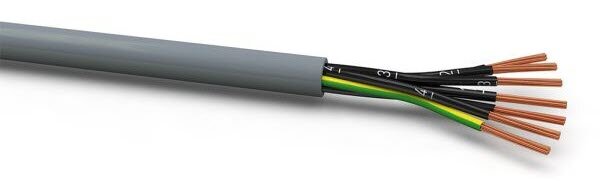

GLOBALFLEX®-H-JZ/OZ/JB/OB Dca

In elektrischen Anlagen wird diese halogenfreie und flammenwidrige Leitung als umweltschonende Energie-, Steuer-, Anschluss- und Verbindungsleitung eingesetzt. Sie ist vor allem für brandgefährdete Bereiche geeignet. Die GLOBALFLEX®-H-JZ/OZ/JB/OB Dca können fest verlegt werden. Zudem eignen sie sich für flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Führung. Sie sind geeignet für die Verlegung in trockenen und feuchten Räumen. Da sie nicht UV-resistent sind, sollte von einer Verlegung im Freien ohne UV-Schutz abgesehen werden. Auch sind sie nicht für die Erdverlegung geeignet. GLOBALFLEX®-H-JZ/OZ/JB/OB Dca werden in Gebäuden mit mittlerem Sicherheitsbedarf eingesetzt.

Aufbau

• Kupferleiter: Blanke, feindrähtige Litze nach EN 60228 Kl. 5
• Isolation: Halogenfreie Spezialmischung
• Aderkennzeichnung:
  • JZ schwarz mit weißen Ziffern + eine Ader grün-gelb als Schutzleiter
  • JB bunte Adern + eine Ader grün-gelb als Schutzleiter
  • OZ/OB ohne Schutzleiter
• Verseilung: Adern in Lagen verseilt
• Mantel: Halogenfreie Spezialmischung, grau RAL 7001

Technische Daten

• CPR-Leistungsklasse nach EN 50575: Dca
• Nennspannung: 300/ 500 V
• Prüfspannung: 2000 V
• Isolation
  • Spezifischer Durchgangswiderstand: > 10 MΩ x km
• Temperaturbereich
  • bewegt: -5 °C bis 70 °C
  • fest verlegt: -40 °C bis 80 °C
• Mindestbiegeradius:
  • für feste Verlegung: 4 x Leitungsdurchmesser
  • für flexiblen Einsatz: 12,5 x Leitungsdurchmesser

Prüfungen

• Halogenfreiheit: Gemäß IEC 60754-1
• Korrosivität der Brandgase nach IEC 60754-2
• Brennverhalten: Gemäß IEC 60332.3-22 Prüfart A
• Flammwidrigkeit: Gemäß IEC 60332-1-2
• Rauchgasdichte: Gemäß IEC 61034-1+2
• Ölbeständigkeit: Bedingt ölbeständig

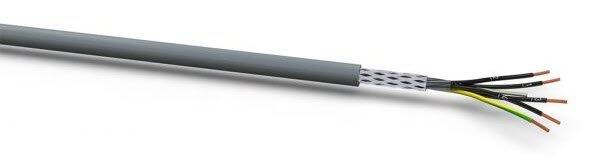

GLOBALFLEX®-CH-JZ/OZ/JB/OB Dca (geschirmt – ohne Innenmantel)

Die Einsatzbereiche der GLOBALFLEX®-CH-JZ/OZ/JB/OB Dca und Produkteigenschaften sind im Wesentlichen dieselben wie bei der Leitung GLOBALFLEX®-H-JZ/OZ/JB/OB Dca. Den entscheidenden Unterschied macht das Kupferabschirmgeflecht. Dieses verhindert elektrische und magnetische Störfelder in die Umgebung aber auch aus der Umgebung auf die innengeführten Adern.

Aufbau

• Kupferleiter: Blanke, feindrähtige Litze nach EN 60228 Kl. 5
• Isolation: Halogenfreie Spezialmischung
• Aderkennzeichnung: Schwarz mit weißen Ziffern, ab 3 Adern gn/ge
• Verseilung: Adern in Lagen verseilt - Plastikfolie als Trennschicht
• Abschirmung: Verzinntes CU-Geflecht
• Mantel: Halogenfreie Spezialmischung, grau RAL 7001

Technische Daten

• CPR-Leistungsklasse nach EN 50575: Dca
• Nennspannung: 300/ 500 V
• Prüfspannung: 2000 V
• Isolation
  • Spezifischer Durchgangswiderstand: > 250 MΩ x km
• Temperaturbereich
  • bewegt: -15 °C bis 70 °C
  • fest verlegt: -40 °C bis 80 °C
• Mindestbiegeradius:
  • für feste Verlegung: 4 x Leitungsdurchmesser
  • für flexiblen Einsatz: 10 x Leitungsdurchmesser

Prüfungen

• Halogenfreiheit: Gemäß IEC 60754-1
• Korrosivität der Brandgase nach IEC 60754-2
• Brennverhalten: Gemäß IEC 60332.3-22 Prüfart A
• Flammwidrigkeit: Gemäß IEC 60332-1-2
• Rauchgasdichte: Gemäß IEC 61034-1+2
• Ölbeständigkeit: Bedingt ölbeständig

GLOBALFLEX®-H-JZ/OZ/JB/OB B2ca

Für einen erhöhten Brandschutz gemäß der EU-Bauproduktenverordnung sorgen die GLOBALFLEX®-H-JZ/OZ/JB/OB B2ca. Mit der Klasse B2ca sind sie für den Einsatz in Gebäuden geeignet, die einen sehr hohen Sicherheitsbedarf erfüllen müssen.

Aufbau

• Kupferleiter: Blanke, feindrähtige Litze nach EN 60228 Kl. 5
• Isolation: Halogenfreie Spezialmischung
• Aderkennzeichnung:
  • JZ schwarz mit weißen Ziffern + eine Ader grün-gelb als Schutzleiter
  • JB bunte Adern + eine Ader grün-gelb als Schutzleiter
  • OZ/OB ohne Schutzleiter
• Verseilung: Adern in Lagen verseilt
• Mantel: Halogenfreie Spezialmischung, grau RAL 7001

Technische Daten

• CPR-Leistungsklasse nach EN 50575: B2a
• Nennspannung: 300/ 500 V
• Prüfspannung: 2000 V
• Isolation
  • Spezifischer Durchgangswiderstand: > 10 MΩ x km
• Temperaturbereich
  • bewegt: -15 °C bis 70 °C
  • fest verlegt: -40 °C bis 80 °C
• Mindestbiegeradius:
  • für feste Verlegung: 4 x Leitungsdurchmesser
  • für flexiblen Einsatz: 12,5 x Leitungsdurchmesser

Prüfungen

• Halogenfreiheit: Gemäß IEC 60754-1
• Korrosivität der Brandgase nach IEC 60754-2
• Brennverhalten: Gemäß IEC 60332.3-22 Prüfart A
• Flammwidrigkeit: Gemäß IEC 60332-1-2
• Rauchgasdichte: Gemäß IEC 61034-1+2
• Ölbeständigkeit: Bedingt ölbeständig

GLOBALFLEX®-CH-JZ/OZ/JB/OB B2ca (geschirmt – ohne Innenmantel)

Ebenfalls die geschirmten Steuerleitungen GLOBALFLEX®-CH-JZ/OZ/JB/OB B2ca sichern einen einen erhöhten Brandschutz gemäß der EU-Bauproduktenverordnung sorgen. Mit der Klasse B2ca sind sie für den Einsatz in Gebäuden geeignet, die einen sehr hohen Sicherheitsbedarf erfüllen müssen.

Aufbau

• Kupferleiter: Blanke, feindrähtige Litze nach EN 60228 Kl. 5
• Isolation: Halogenfreie Spezialmischung
• Aderkennzeichnung: Schwarz mit weißen Ziffern, ab 3 Adern gn/ge
• Verseilung: Adern in Lagen verseilt - Plastikfolie als Trennschicht
• Abschirmung: Verzinntes CU-Geflecht
• Mantel: Halogenfreie Spezialmischung, grau RAL 7001

Technische Daten

• CPR-Leistungsklasse nach EN 50575: Dca
• Nennspannung: 300/ 500 V
• Prüfspannung: 2000 V
• Isolation
  • Spezifischer Durchgangswiderstand: > 250 MΩ x km
• Temperaturbereich
  • bewegt: -15 °C bis 70 °C
  • fest verlegt: -40 °C bis 80 °C
• Mindestbiegeradius:
  • für feste Verlegung: 4 x Leitungsdurchmesser
  • für flexiblen Einsatz: 10 x Leitungsdurchmesser

Prüfungen

• Halogenfreiheit: Gemäß IEC 60754-1
• Korrosivität der Brandgase nach IEC 60754-2
• Brennverhalten: Gemäß IEC 60332.3-22 Prüfart A
• Flammwidrigkeit: Gemäß IEC 60332-1-2
• Rauchgasdichte: Gemäß IEC 61034-1+2
• Ölbeständigkeit: Bedingt ölbeständig

GLOBALFLEX®-OE-H

Die Leitungen GLOBALFLEX®-OE-H können dank ihrer erhöhten Ölbeständigkeit in Förder- und Automatisierungsanlagen, in der Chemie- und Lebensmittelindustrie und Automobilindustrie eingesetzt werden. Sie ist geeignet für die feste und flexible Verlegung mit mittlerer mechanischer Beanspruchung. Speziell in industriellen Umgebungen angewendet kann sie in trockenen, feuchten und nassen Räumen verlegt werden. Auch die Verwendung im Freien ist möglich, nur sollte der angegebene Temperaturbereich berücksichtigt werden. Für die Verlegung in Erde ist die Leitung nicht geeignet. GLOBALFLEX®-OE-H ist resistent gegen alle gängigen Kaltreiniger und Desinfektionsmittel in öffentlichen Gebäuden, Gewerbe und Industrie. Sie besitzt höchste Brandschutzeigenschaften.

Aufbau

• Kupferleiter: Blanke, feindrähtige Litze nach EN 60228 Kl. 5/IEC 60228 Kl. 5
• Isolation: Halogenfreie Spezialmischung
• Aderkennzeichnung:
  • schwarz mit weißen Ziffern + eine Ader grün-gelb als Schutzleiter
  • 2-adrig ohne Schutzleiter
• Mantel: Halogenfreie Spezialmischung (grau), erhöht ölbeständig

Technische Daten

• Nennspannung: 300/ 500 V
• Prüfspannung: 2000 V
• Temperaturbereich
  • bewegt: -15 °C bis 80 °C
  • fest verlegt: -40 °C bis 90 °C
• Mindestbiegeradius:
  • für feste Verlegung: 4 x Leitungsdurchmesser
  • für flexiblen Einsatz: 8 x Leitungsdurchmesser

Prüfungen

• Halogenfreiheit: Gemäß IEC 60754-1, 50267-2-1 (< 5 mg / g)
• Ölbeständigkeit: EN 60811-2-1 (24 Std. / 70 °C)
• Geringe Rauchentwicklung: IEC 61034, EN 50268-2 (> 95 %)
• Flammwidrigkeit: IEC 60332-1, EN 50265
• Geringe Brandlast: Gemäß IEC 61034-1+2
• Ölbeständigkeit: DIN 51900

GLOBALFLEX®-OE-CH

Die Einsatzbereiche der GLOBALFLEX®-OE-CH sowie die wichtigsten Eigenschaften sind grundsätzlich der Leitung GLOBALFLEX®-OE-H sehr ähnlich. Jedoch sorgt das Kupfergeflecht für die entsprechende Abschirmung gegen elektrische und magnetische Störfelder in die Umgebung aber auch aus der Umgebung auf die innengeführten Adern.

Aufbau

• Kupferleiter: Blanke, feindrähtige Litze nach EN 60228 Kl. 5/IEC 60228 Kl. 5
• Isolation: Halogenfreie Spezialmischung
• Aderkennzeichnung:
  • schwarz mit weißen Ziffern, eine Ader grün-gelb als Schutzleiter
  • 2-adrig ohne Schutzleiter
• Abschirmung: Verzinntes CU-Geflecht (ca. 80 - 85 % Bedeckung)
• Mantel: Halogenfreie Spezialmischung, grau

Technische Daten

• Nennspannung: 300/ 500 V
• Prüfspannung: 2000 V
• Isolation
  • Spezifischer Durchgangswiderstand: > 250 MΩ x km
• Temperaturbereich
  • bewegt: -15 °C bis 80 °C
  • fest verlegt: -20 °C bis 90 °C
• Mindestbiegeradius:
  • für feste Verlegung: 4 x Leitungsdurchmesser
  • für flexiblen Einsatz: 10 x Leitungsdurchmesser

Prüfungen

• Halogenfreiheit: Gemäß IEC 60754-1, 50267-2-1 (< 5 mg / g)
• Ölbeständigkeit: EN 60811-2-1 (24 Std. / 70 °C)
• Geringe Rauchentwicklung: IEC 61034, EN 50268-2 (> 95 %)
• Flammwidrigkeit: IEC 60332-1, EN 50265
• Geringe Brandlast: Gemäß IEC 61034-1+2
• Ölbeständigkeit: DIN 51900
