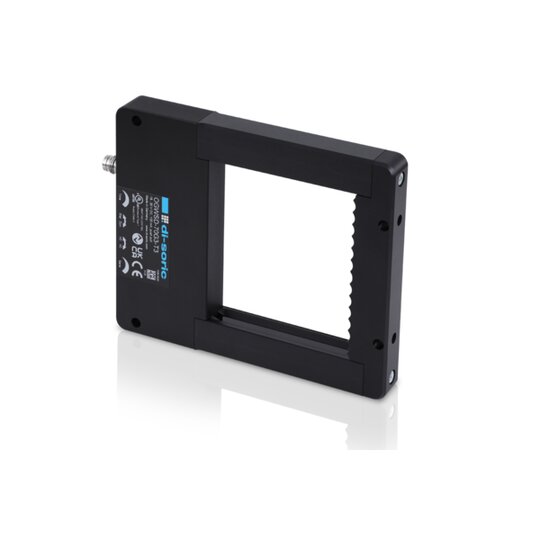

di-soric OGWSD-70 G3-T3 Rahmenlicht- schranke Rahmenform 121,5x100x15 213349

Listenpreis
Art.-Nr.
2570923
EAN
4255686323967
Hersteller-Nr.
213349
DEHA.-Nr.
6934082
eClass.-Nr.
27270911
Zolltarif-Nr.
85365019
Min. Objektgröße 2 mm
Rahmenöffnung längs 70 mm
Rahmenöffnung quer 62 mm
Einstellverfahren manuelle Einstellung
Mit Kommunikationsschnittstelle Analog false
Mit Kommunikationsschnittstelle AS-Interface false
Mit Kommunikationsschnittstelle CANOpen false
Mit Kommunikationsschnittstelle DeviceNet false
Mit Kommunikationsschnittstelle Ethernet false
Mit Kommunikationsschnittstelle INTERBUS false
Mit Kommunikationsschnittstelle PROFIBUS false
Mit Kommunikationsschnittstelle RS-232 false
Mit Kommunikationsschnittstelle RS-422 false
Mit Kommunikationsschnittstelle RS-485 false
Mit Kommunikationsschnittstelle SSD false
Mit Kommunikationsschnittstelle SSI false
Ausführung des elektrischen Anschlusses Steckverbinder M8
Ausführung des Schaltausgangs NPN/NPN
Ausführung der Schaltfunktion Wechsler (NO/NC)
Gehäusebauform Sonderbauform
Werkstoff des Gehäuses Metall
Umgebungstemperatur -10 - 60 €C
Reaktionszeit 0,05 ms
Spannungsart DC
Laserschutzklasse sonstige
Lichtart Infrarotlicht
Lichtfleck 0 qmm
Werkstoff des Kabelmantels sonstige
Geeignet für Sicherheitsfunktionen false
Schutzart (IP) IP67

Rahmenlichtschranke Auswertung: Schaltend, Dynamisch/statisch umschaltbar Sendelichtquelle: LED Lichtfarbe: Infrarot Erfassungsbereich: 70 x 62 mm Betriebsspannung: 18 à 30 V DC Schaltausgang: Gegentakt, 100 mA, NO/NC Gehäusematerial: Aluminium, schwarz (eloxiert) Größe: 121,5 x 100 x 15 mm Anschluss: Stecker, M8, 3-polig
