13. Februar 2024
GLOBALFLEX® Steuer- und Anschlussleitungen – die zuverlässige Lösung in vielen Bereichen
Die robusten und mehrpoligen Steuer- und Anschlussleitungen von XBK können sowohl für die Signalübertragung als auch für den Energietransport in elektrischen Anlagen genutzt werden. Dank ihrer speziellen PVC-Werkstoffformulierung des Außenmantels sind sie weitgehend beständig gegen Säuren, Laugen und bestimmte Öle sowie UV-beständig. Insbesondere diese zuletzt genannte Eigenschaft erweitert das Anwendungsspektrum enorm.
In der kupfergeschirmten Version bieten die Leitungen zudem eine überlegene EMV-Abschirmung, sodass elektrische Störeinflüsse zuverlässig verhindert werden. Damit lassen sie sich hervorragend im Bereich der Mess-, Regel- und Steuerungstechnik einsetzen sowie in der Signal- und Impulstechnik.
Als Anschlussleitung sorgen die mit Spezial-PVC isolierten GLOBALFLEX®-Leitungen für eine optimale Stromversorgung und als Steuerleitung übertragen sie zuverlässig Signale von Maschinen und Geräten. Typische Anwendungsbereiche dieser Leitungen von XBK sind beispielsweise:
» Kühlanlagen, Heiz- und Klimatechnik
» Mess-, Regel- und Steuerungstechnik
» Werkzeug-, Maschinen- und Anlagenbau
» Anlagen zur Datenverarbeitung und Rechenzentren
» Kraft- und Umspannwerke, Photovoltaik- und Windkraftwerke u. v. m.
Die wichtigsten Eigenschaften der GLOBALFLEX®-Steuerleitungen 0,6/1kV
Hinsichtlich des Kabelaufbaus zeichnen sich die schwarzen GLOBALFLEX®-JZ/OZ und GLOBALFLEX®-JZ/OZ-CY durch die folgenden Merkmale aus:
» Die Adern sind in Lagen verseilt.
» Die schwarzen Adern sind mit weißen Ziffern gekennzeichnet.
» Eine grün-gelbe Ader dient als Schutzleiter (OZ-Ausführung ohne Schutzleiter).
» Der Kupferleiter ist aus einer blanken und feindrähtigen Kupferlitze nach EN 60228 Kl. 5/IEC Kl. 5.
» Die Kabel verfügen über eine spezielle PVC-Isoliermischung und eine Mantelmischung auf PVC-Basis.
Die geschirmte Leitung GLOBALFLEX®-JZ/OZ-CY verfügt zudem über einen schwarzen Innenmantel aus Spezial-PVC und zur Abschirmung über ein verzinntes Kupfergeflecht mit einer Bedeckung von ca. 80 bis 85 %.

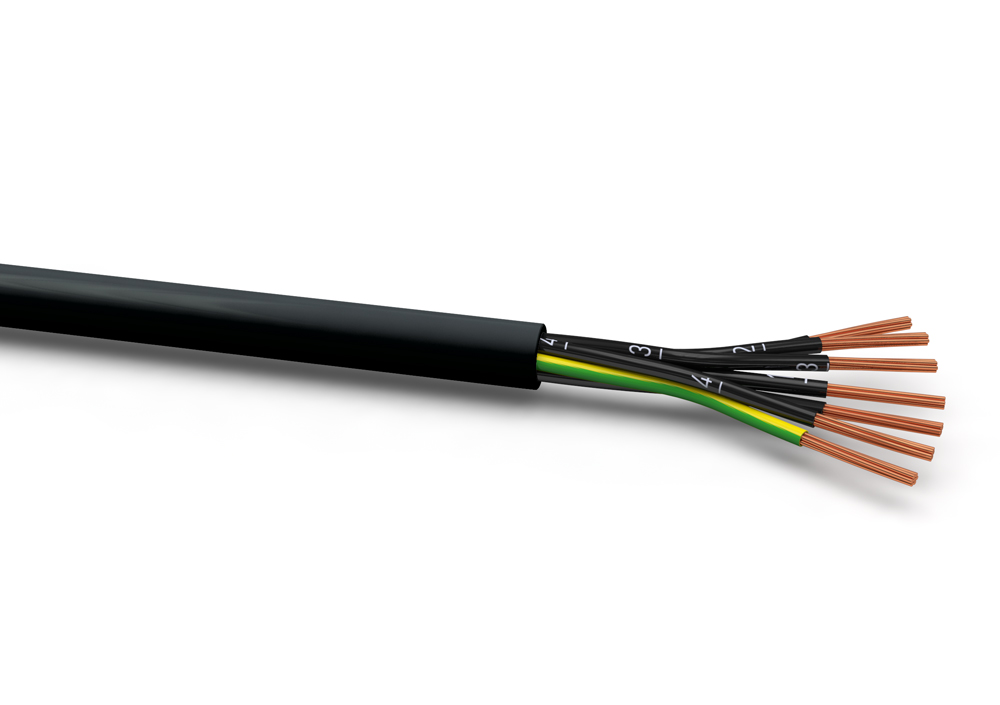

GLOBALFLEX®-JZ/OZ 0,6/1kV
Zu den wichtigsten technischen Eigenschaften zählen:
» Die Strahlenbeständigkeit liegt bei bis 80x106 cJ/kg (bis 80 Mrad).
» Der elektrische Durchgangswiderstand liegt bei > 20 MΩ pro Kilometer.
» Die Nennspannung liegt bei 600 / 1000 Volt mit einer Prüfspannung von 4000 Volt.
» Der Mindestbiegeradius ist bei fester Verlegung 4x und im flexiblen Einsatz 7,5x der Durchmesser der Leitung.
» Für die feste Verlegung liegt der Temperaturbereich bei -40 °C bis +80 °C (bei bewegter Verlegung beginnt der Temperaturbereich bei -5 °C).
Das XBK-Produktsortiment zeichnet sich vor allem durch seine Vielfalt aus und sowohl für die geschirmte als auch die ungeschirmte Variante liegt das Abmessungsspektrum bei 2 bis 100-polig von 0,5 bis 240 mm².
Die elektromagnetische Verträglichkeit (EMV) von Leitungen spielt eine zunehmend bedeutendere Rolle
Eine gute elektromagnetische Verträglichkeit nimmt insbesondere hinsichtlich der modernen Verkabelungstechnik in industriellen Anlagen einen immer wichtigeren Stellenwert ein. Denn die Digitalisierung führt in Fertigungen zu neuen Problemen, da in der Regel auf engem Raum sämtliche Kabel und Leitungen für die elektrische Anlage verlegt werden müssen. Aber auch die Verlegung über lange Strecken kann zu Störungen führen.
Typische EMV-Störquellen können unter anderem etwa Elektromotoren, Frequenzumrichtern, Steuerungen und Transformatoren sein. Und um eine wirkungsvolle Barriere gegen elektromagnetische Störeinflüsse und Felder zu schaffen, werden geschirmte Kabel eingesetzt. Diese schützen sowohl elektrische Anlagen vor elektromagnetischer Einstreuung als auch die Umgebung vor ausgehenden Störbeeinflussungen.
Die geschirmten GLOBALFLEX®-JZ/OZ-CY Leitungen bieten mit einer Schirmüberdeckung von 80 bis 85 % aus verzinntem Kupfergeflecht einen guten Schutz – auch in höheren Frequenzbereichen. In unseren Beiträgen „UV-beständige GLOBALFLEX® PVC-Steuerleitungen“ und „XBK GLOBALFLEX®® - weltweit zuverlässig im Einsatz“ finden Sie weitere interessante Informationen zu den Leitungen des Herstellers XBK-KABEL.
