14. November 2024

Schneller, smarter, nachhaltiger – die neuen elektronischen Schutzschalter SENTRON ECPD von Siemens

Schutzschalter haben seit ihrer Einführung in elektrischen Anlagen eine interessante Entwicklung erlebt. Die ersten Schmelzsicherungen waren einfache Geräte, die bei Überstrom „durchbrennen“ mussten, um Leitungen und Betriebsmittel zu schützen. Später folgten elektromechanische Schalter, die Kurzschlüsse und Überlasten automatisch trennten und damit das klassische Prinzip des Überstromschutzes begründeten. Heute jedoch werden in modernen Anlagen Schutzlösungen gefordert, die weit über diese klassischen Ansätze hinausgehen.

Als Antwort bietet Siemens den elektronischen Schutzschalter SENTRON ECPD 5TY1 COM, der zu Recht als einer der weltweit innovativsten gilt. Erstmalig wird eine Reihenschaltung von hochmoderner Halbleiter-Technologie mit elektromechanischen Komponenten im Hauptstrompfad möglich. Dank der intelligenten Schutzalgorithmen arbeiten die Schalter entscheidend schneller und präziser als elektromechanische Lösungen. Gleichzeitig wartet das kommunikationsfähige Schutzschaltgerät mit zahlreichen integrierten Funktionen auf, die sich bedarfsspezifisch aktivieren und anpassen lassen – einfach und bequem per App.

Damit eröffnen sich völlig neue Möglichkeiten in der Planung und Installation sowie im Betrieb der Energieverteilung. Die Auslegung von Leitungen kann materialsparend auf Basis des Nennstroms erfolgen. Gleichzeitig ermöglicht der Schalter eine präzise Kurzschlusserkennung, selbst bei langen Leitungen. Außerdem unterstützt SENTRON ECPD das betriebliche Energiemanagement gemäß ISO 50001. So lassen sich Verbrauch und Betriebskosten gezielt senken. Darüber hinaus bieten umfassende Ferndiagnose- und Fernzugriffsmöglichkeiten sowie das gewünschte Plus an Nachhaltigkeit weitere interessante Vorteile.

Die Vorteile von SENTRON ECPD im Überblick

Siemens definiert mit dem kommunikationsfähigen SENTRON ECPD neue Standards in der elektrischen Energieverteilung. Hier haben wir für Sie interessante Highlights der innovativen Schutzschalter zusammengefasst.

➤ Transparenz bis in den Endstromkreis
Das SENTRON ECPD ermöglicht erstmals eine detaillierte Zustandsüberwachung auf Endstromkreis-Ebene, wodurch Verfügbarkeit und Betriebssicherheit deutlich gesteigert werden. Umfangreiche Messdaten helfen dabei, Unregelmäßigkeiten frühzeitig zu erkennen und schaffen eine fundierte Basis für vorausschauende Wartungsplanung. Über den offenen Modbus-TCP-Standard lässt sich das SENTRON ECPD zudem mühelos in übergeordnete Systeme integrieren.

➤ Schaltet bis zu 1.000-mal schneller
Handelsübliche Schutzschalter schalten bei einem Kurzschluss in etwa zwei bis drei Millisekunden ab. Der SENTRON ECPD hingegen reagiert bis zu tausendmal schneller – impulsfest und selektiv. Dadurch wird die entstehende Kurzschlussenergie auf ein Minimum reduziert. Dank der verschleißfreien Schaltung verlängert sich die Lebensdauer der Anlage, was Instandhaltungs- und Reparaturkosten senkt.

➤ Kompakt mit intelligenten Funktionen
Mit nur 2 TE-Modulbreite bietet der smarte SENTRON ECPD eine Vielzahl an intelligenten Funktionen, die nach Bedarf aktiviert und angepasst werden können – schnell und intuitiv mit der SENTRON Powerconfig App oder PC-Software. Die entsprechenden Funktionen des elektrischen Schutzschalters lassen sich sogar einstellen, ohne dass er in den Stromkreis integriert werden muss.

➤ Maximale Effizienz bei minimalen Materialeinsatz
In der elektrischen Energieverteilung überzeugt der SENTRON ECPD ebenfalls mit seiner Nachhaltigkeit. Durch die Kombination mehrerer Schutzfunktionen in einem kompakten Gerät reduziert er den Materialbedarf um bis zu 80 % bei der Elektronik und um 90 % bei Metallen und Kunststoffen im Vergleich zu konventionellen Schutzschaltern. Die integrierte Energieüberwachung ermöglicht präzise Verbrauchsanalysen zur weiteren Optimierung der Energieeffizienz.

➤ Individuell und bedarfsgerecht einstellbar
Der SENTRON ECPD lässt sich präzise auf die spezifische Anwendung einstellen – z. B. hinsichtlich Nennstrom, Auslösegrenzen oder -verhalten. So können Schaltkreise entsprechend dem Nennstrom der Verbraucher statt nach höheren Einschaltstromspitzen ausgelegt werden. Der Standby-Modus STBY macht das Schalten durch Leistungshalbleiter zwischen ON (stromleitend) und STBY (nicht leitend/hochohmig) möglich. Damit lassen sich z. B. Verluste von Standby-Verbrauchern abschalten oder nach Überlastauslösung erneut zuschalten.

Überzeugen Sie sich selbst von der innovativen Digitalisierungslösung SENTRON ECPD. In dem folgenden Video erleben Sie die Vorteile des elektrischen Schutzschalters von Siemens in Aktion:

Mehr Kontrolle und Sicherheit – diese technischen Merkmale überzeugen

Im Zentrum des kommunikationsfähigen Schutzschaltersystems steht der Datentransceiver SENTRON Powercenter 1000. Hier werden die Messdaten aller verbundenen Schutzgeräte zentral erfasst und an übergeordnete Systeme weitergeleitet. Dabei können bis zu 24 SENTRON-Schutzgeräte ihre Daten drahtlos an das Gateway senden.

Ausgewählte Messwerte werden maximal 30 Tage gespeichert und über Bluetooth® vor Ort oder per Ethernet im lokalen Netzwerk können externe Systeme auf diese Daten zugreifen. Die Übertragung erfolgt dabei über das weit verbreitete Modbus-TCP-Protokoll, was eine nahtlose Integration in weitere Systeme ermöglicht.

Wichtige Produktmerkmale des SENTRON ECPD 5TY1 COM:

➤ Kompaktes Design
1+N (2TE) Fehlerstromschutzschalter mit integriertem Leitungsschutzschalter (Typ F) angelehnt an IEC/DIN 61009-1

➤ Erweiterte Funktionen
Inklusive Fernschaltoption, Hilfsschalter und Unterspannungsauslöser für eine flexible Anwendung

➤ Energieüberwachung
Strom-, Spannungs- und Leistungsmessung (Energy Monitoring) nach IEC 61557-12, ideal zur präzisen Analyse und Optimierung des Energieverbrauchs

➤ Schwellwertüberwachung
Überwachung kritischer Parameter wie Über- und Unterstrom, Über- und Unterspannung sowie Temperatur

➤ Zählerfunktionen
Erfassung von Wirk- und Blindenergie, Betriebsstunden sowie mechanischen und elektrischen Schaltspielen für umfassende Nutzungsanalysen

➤ POP-Funktion (Power Overvoltage Protection)
Überlastschutz angelehnt an IEC 63024 für zusätzliche Anlagensicherheit

➤ Integrierter Selbsttest
Regelmäßige Selbstdiagnose inklusive FI-Funktion, die das Sicherheitsniveau bestehender Standards übertrifft

Der elektronische Schutzschalter SENTRON ECPD ermöglicht eine umfassende Fernüberwachung und -steuerung von elektrischen Anlagen und ist damit eine optimale Lösung für schwer zugängliche oder abgelegene Installationen ohne direkten Zugang. Sowohl im Normalbetrieb als auch im Fehlerfall bietet das Gerät die Möglichkeit zur Ferndiagnose und -schaltung.

Durch die präzise Unterscheidung von Fehlerursachen lassen sich Probleme exakt lokalisieren, was eine gezielte Fehlerbehebung ermöglicht. Zudem stellt das SENTRON ECPD im Fehlerfall nach automatischer Prüfung ein Wiedereinschalten sicher: Eine entscheidende Funktion für dezentralisierte Systeme, die eine kontinuierliche und zuverlässige Energieverteilung erfordern.

Die digitalen Möglichkeiten mit SENTRON ECPD in der Praxis

Mit SENTRON ECPD lassen sich die steigenden Anforderungen der zunehmenden Digitalisierung in einer Vielzahl von Anwendungen meistern. In den folgenden Videos werden Ihnen einige interessante Beispiele gezeigt, wie flexible die smarten Schalter von Siemens in der Energieverteilung eingesetzt werden können.

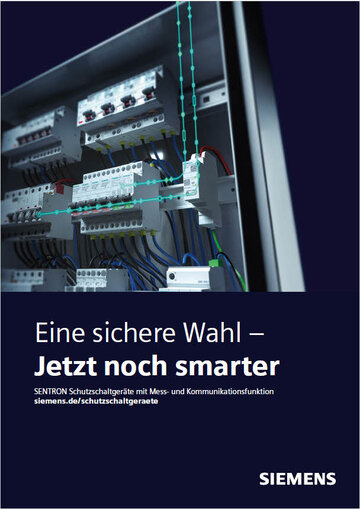

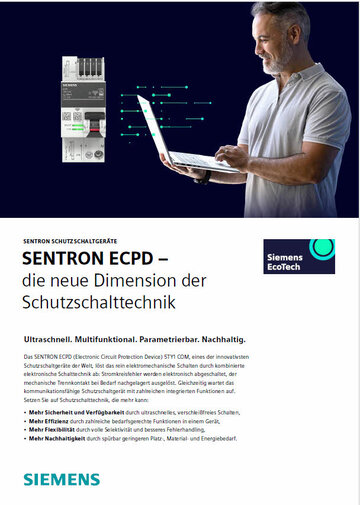

Entdecken Sie das innovative SENTRON ECPD von Siemens – alle Details und technischen Informationen finden Sie in den folgenden Herstellerbroschüren. Einfach downloaden und reinsehen.
