Zumtobel basicDIM ILD G2 HC TEC-GP SR TEC-GP Sensor, Steuergerät 22172577

Hersteller-Nr. 22172577 282035857
Ihr Nettopreis
Art.-Nr.
4699463
EAN
9010757198043
DEHA.-Nr.
7313638
eClass.-Nr.
27111121
Zolltarif-Nr.
94059900
Herstellerlink
Zumtobel
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Art des Zubehörs Bewegungsmelder

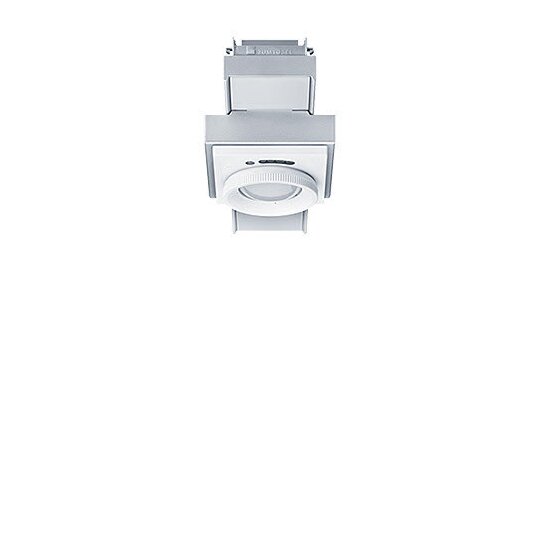

Das Modul mit integriertem basicDIM ILG G2 Wireless Sensor (HighBay) und DALI Steuergerät ist ideal für Industrie, Logistik, Büro und Bildung. Der Adapter aus Stahlblech, vorlackiert in Polyesterharzlack in silber, ermöglicht eine werkzeuglose Installation an der Tragschiene über zwei seitliche Hebel. Das basicDIM ILD G2 HC TEC-GP Set umfasst einen PIR Sensor für Höhen von 8-16 m, ein integriertes DALI Steuermodul und 2 DALI Busversorgungen mit 126 mA freier Leistung für zusätzliche Sensoren und Leuchten. Das Modul steuert DALI Leuchten über ein Broadcast Signal ohne Einzeladressierung. Es kann mit bis zu 8 weiteren Sensoren (MSENS TEC-GP) erweitert werden, die zur Bewegungserkennung beitragen. Die Lichtregelung erfolgt ausschließlich über den Lichtsensor des basicDIM ILD G2 Moduls. Pro zusätzlichem Sensor sind 9 mA und pro DALI Leuchte 2 mA zu kalkulieren. Bei maximal 8 zusätzlichen Sensoren können noch 27 Leuchten gesteuert werden. Das System bietet bereits im Auslieferungszustand aktivierte Bewegungserkennung, tageslichtabhängige Lichtregelung und vordefinierte Nachlaufzeiten. Eine optionale IR-Fernbedienung (Artikel 28003484) ermöglicht die Einstellung aller wesentlichen Parameter. Weitere Details sind im Datenblatt des basicDIM ILD G2 Sensors (Artikel 28002234) zu finden. Das Modul darf nicht mit anderen DALI-Steuerungen oder basicDIM ILD G2 Modulen kombiniert werden. Temperaturbereich von 0°C bis zu +50°C, Abmessungen: 248 x 60 x 16 mm, Gewicht: 0,55 kg.

00159836_basicDIM_ILD_G2_HC_TEC-GP.pdf

Montageanleitung

Download (Stand: 25.07.2025)

3D / BIM Objekt

Download (Stand: 25.07.2025)

DOC CE-Erklärung

Download (Stand: 25.07.2025)

Deeplink Produktseite

Download (Stand: 25.07.2025)

Montageanleitung

Download (Stand: 25.07.2025)

Produktdatenblatt

Download (Stand: 25.07.2025)

REACH-Erklärung

Download (Stand: 25.07.2025)

RoHS-Erklärung

Download (Stand: 25.07.2025)

Verkaufsprospekt

Download (Stand: 25.07.2025)
