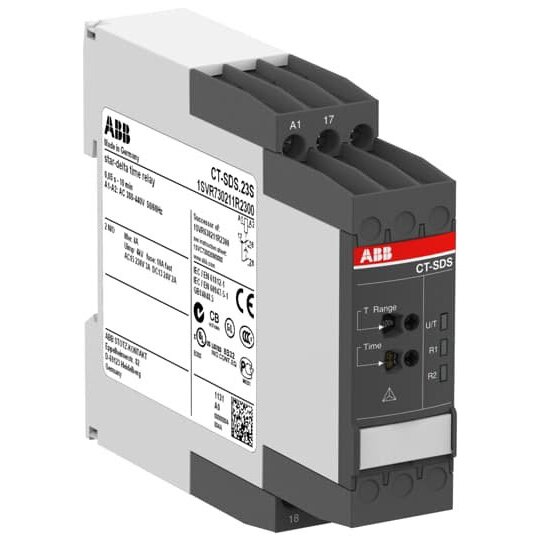

Zeitrelais, Stern-Dreieck-Um. 2S, 380-440VAC CT-SDS.23S
1 Stück

Listenpreis
Art.-Nr.
2765993
EAN
4016779851541
Hersteller-Nr.
1SVR730211R2300
DEHA.-Nr.
3621016
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel false
Geeignet für Hutschienenmontage true
Frontmontage false
Aufsteckbar auf Schütz false
Funktion ansprechverzögert false
Funktion rückfallverzögert false
Funktion einschaltwischend false
Funktion ausschaltwischend false
Funktion Stern/Dreieck true
Funktion Impulsformend false
Funktion blinkend mit Pause beginnend, Festzeit false
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 0.05 - 600 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 380 - 440 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 380 - 440 V
Bemessungssteuerspeisespannung Us bei DC 24 - 48 V
Spannungsart zur Betätigung AC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 2
Anzahl der Ausgänge, unverzögert, Wechsler 0
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 2
Anzahl der Ausgänge, verzögert, Wechsler 0
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Betriebsspannung bei AC 50 Hz 250 - 250 V
Betriebsspannung bei AC 60 Hz 250 - 250 V
Spannungsart der Betriebsspannung AC/DC
Nennstrom 4 A
Schutzart (IP) IP20
Breite 22,5 mm
Höhe 85,6 mm
Tiefe 103,7 mm

Die CT-S Reihe ist die wirtschaftliche und universellste Zeitrelaisreihe von ABB. Das Programm umfasst 16 Multi-, sowie 26 Singlefunktionsgeräte mit bis zu 11 Funktionen, die allerhöchste Flexibilität im Einsatz ermöglichen. Die Geräte verfügen über 7 bzw. 10 Zeitbereiche, die von 0,05 Sekunden bis zu 300 Stunden einstellbar sind. Zusätzlich ist bei ausgewählten Geräten ein erweiterter Temperaturbereich von -40 °C bis +60 °C möglich.tabdeckungen und Adapter für Schraubmontage sind als Zubehör erhältlich.Normen: CAN/CSA C22.2 No.14, IEC/EN 63000, IEC/EN 61812-1, UL 508Anschlussart: SchraubklemmeAusgang: 2 SchließerBemessungssteuerspeisespannung: 380 ... 440 V ACBreite (Netto-Abmessung): 22,5 mmEinbaulage: Position 1 bis 6Höhe (Netto-Abmessung): 85,6 mmNettogewicht: 0,118 kgTiefe (Netto-Abmessung): 103,7 mmUmgebungstemperatur: (Betrieb) -25 ... +60 °C, (Lagerung) -40 ... +85 °CZeitbereich: 0,05 s ... 10 minZeitrelaistyp: Stern-Dreieck
