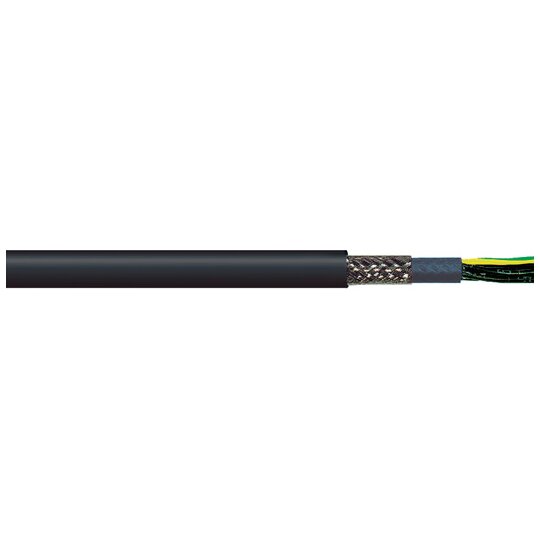

YSLYCY-JZ 4G1 Schwarz 0,6/1KV Trommel
500 Meter

Listenpreis: Bitte einloggen
Art.-Nr.: 1012018
EAN
Hersteller-Nr.: BLACK CY 4G1
DEHA.-Nr.: 2938741
eClass.-Nr.
Zolltarif-Nr.: 85444995

Leiter-Nennquerschnitt	1,00 qmm
Leiter-Klasse	Kl.5 = feindrähtig
Ader-Zahl	4
Verseilelement	nein
Werkstoff der Aderisolation	PVC
Ader-Kennzeichnung	Ziffern
Schutzleiter	true
Schirm über Verseilelement	ohne
Schirm über Verseilung	Geflecht
Mantelmaterial	PVC
Mantel-Farbe	schwarz
Halogenfrei nach EN 50267-2-2	false
Flammwidrig	nach EN 60332-1-2
Raucharm nach EN 61034-2	false
Kältebeständig nach EN 60811-1-4	false
Ölbeständig nach EN 60811-2-1	false
Außendurchmesser ca.	11,8 mm
Zul. Kabelaußentemperatur bei Montage/Handling	-5 - 70 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40 - 80 €C
Nennspannung U	1000 V

AnwendungPVC-Steuerleitung zu Mess-, Kontroll- und Steuerzwecken an Werkzeugmaschinen. Fließ- und Förderbänder, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien (fest verlegt). Darf nicht direkt in Erde oder Wasser verlegt werden. Die Nummerierung ist so angebracht, dass auch bei kurzem Abmanteln ein gutes Erkennen der jeweiligen Zahlen möglich ist. Basis-Striche verhindern ein Verwechseln der einzelnen Zahlen. Der grün-gelbe Schutzleiter ist in der Außenlage.Schwarzer Spezial-PVC-Außenmantel, UV-Strahlenbeständig. Aufgrund erweitertem Nennspannungsbereich sowie guter UV-Beständigkeit wird diese Leitung hauptsächlich im südeuropäischen, arabischen, asiatischen sowie in den östlichen Staaten eingesetzt. Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen sichergestellt.EMV= Elektromagnetische VerträglichkeitHinweisUm die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des KupfergeflechtesAufbau- Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl.5 bzw. IEC 60228 Kl.5- Spezial-PVC-Aderisolation, T12 nach DIN VDE 0281 Teil 1- schwarze Adern mit fortlaufendem weißem Zifferndruck nach DIN VDE 0293- Schutzleiter gelb-grün in der Außenlage, ab 3 Adern- Adern mit optimalen Schlaglängen in Lagen verseilt- Abschirmgeflecht aus verzinnten CU-Drähten, Bedeckung ca. 85%- Spezial-PVC-Außenmantel, schwarz, Typ TM2 nach DIN VDE 0281 Teil 1- weitgehend ölbeständig Chemische Beständigkeit- PVC selbstverlöschend und flammwidrig, Prüfart B nach VDE 0472 Teil 804 und IEC 60332-1Technische Daten- Spezial-Steuerleitung aus thermoplastischem PVCTemperaturbereich: bewegt -5 °C bis +70 °C fest verlegt -40 °C bis +80 °CNennspannung: U(0)/U 0,61/1kVPrüfspannung: 4000 VIsolationswiderstand: mind. 20 MOhm x kmStrombelastbarkeit: nach DIN VDE 0298 Teil 4Mindestbiegeradius: 20 x Leitungs ØStrahlenbeständigkeit: bis 80x10^6 cJ/kg (bis 80 Mrad)UV-beständigKopplungswiderstand: max. 250 Ohm/km.
