Ader-Zahl | 2 |
Außendurchmesser ca. | 8,3 mm |

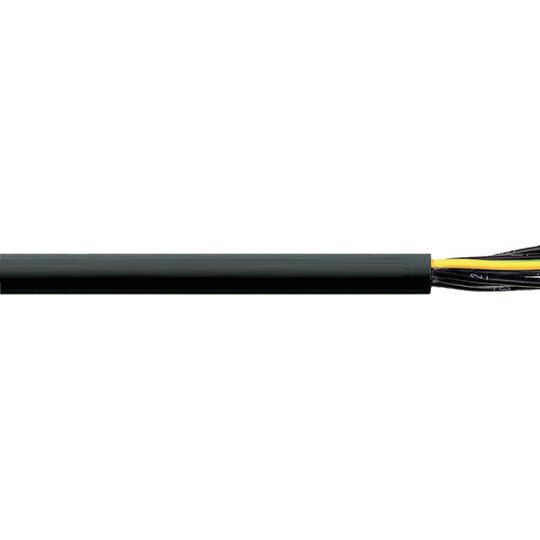

AnwendungPVC-Schlauchleitung zu Mess- Kontroll- und Steuerzwecken an Werkzeugmaschinen, Fließ- und Förderbänder, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien (fest verlegt). Darf nicht direkt in Erde oder Wasser verlegt werden. Die Nummerierung ist so angebracht, dass auch bei kurzem Abmanteln ein gutes Erkennen der jeweiligen Zahlen möglich ist. Basis-Striche verhindern ein Verwechseln der einzelnen Zahlen. Der grün-gelbe Schutzleiter ist in der Außenlage. Schwarzer Spezial-PVC-Außenmantel, UV-Strahlenbeständig. Wird hauptsächlich in südeuropäischen und arabischen Ländern sowie in den östlichen Staaten eingesetzt.AufbauLeiter: CU-Litze blank, feindrähtig nach DIN VDE 0295 Kl.5 bzw. IEC60228 Kl.5Aderisolation: Spezial-PVC-Aderisolation, T12 nach DIN VDE 0281 Teil 1 schwarze Adern mit fortlaufendem weißem Zifferndruck nach DIN VDE 0293Aderkennzeichnung: Schutzleiter gelb-grün in der Außenlage, ab 3 Adern, Adern mit optimalen Schlaglängen in Lagen verseiltMantel: Spezial-PVC-Außenmantel, schwarz TM2 nach IN VDE 0281 Teil 1 weitgehend ölbeständig PVC selbstverlöschend und flammwi- drig Prüfart B nach VDE 0472 Teil 804 und IEC 60332-1Technische DatenSpezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0262-12.95 und DIN VDE 0281 Teil 13, jedoch Isolationswanddicke für 1 kVTemperaturbereichbewegt: -5 °C bis +70 °Cfest verlegt: -40 °C bis +80 °CNennspannung: U(0)/U 0,61/1 kVPrüfspamnnung 4000 VIsolationswiderstand: mind. 20 MOhm x kmStrombelastbarkeit: nach VDE 0298 Teil 4Mindestbiegeradius: 7,5 x Leitungs ØStrahlenbeständigkeit: bis 80x10^6 cJ/kg (bis 80 Mrad) UV-beständig.
DoP-17-0001-12.pdfBauproduktenverordnung
Download
(Stand: 19.08.2024)
|
