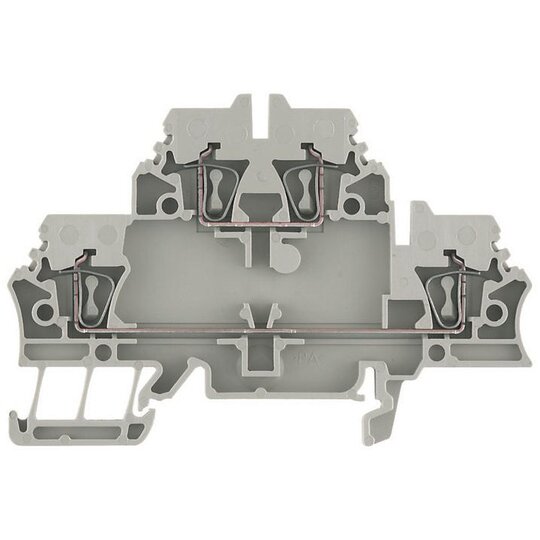

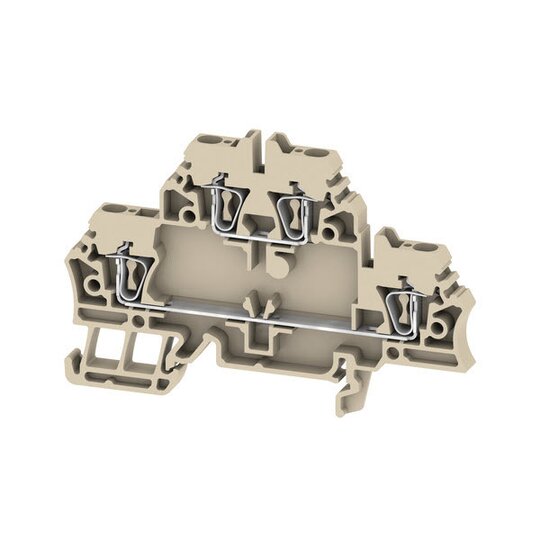

Weidmüller ZDK 2.5 Durchgangsklemme Zugfederanschluss dbei 1674300000

Hersteller-Nr. 1674300000 122729
Ihr Nettopreis
Verpackungseinheit
50 Stück
Art.-Nr.
2661952
EAN
4008190444884
DEHA.-Nr.
0024696
eClass.-Nr.
27141120
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 2.5 qmm
Bemessungsstrom In 20 A
Bemessungsspannung 500 V
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anzahl der Etagen 2
Anzahl der Klemmstellen je Etage 2
Geeignet für Leiterwerkstoff Kupfer
Montageart Hutschiene TH35
Werkstoff des Isolierkörpers Thermoplast
Betriebstemperatur -50 - 120 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Breite 5,1 mm
Höhe 79,5 mm
Tiefe 53 mm
Explosionsgeprüfte Ausführung "Ex e" true
Abschlussplatte erforderlich true
Farbe beige
Etagen intern gebrückt false

Weidmüller Durchgangsklemme ZDK mit Zugfederanschluss


Für alle gängigen Leiteranschlussformen ist die Zugfedertechnologie ein universelles Kontaktsystem und durch die große Flexibilität, eine gewinnbringende Anschlussalternative.


Technische Daten

  • Material: Wemid
  • Farbe: beige
  • Montageart: gerastet
  • Normen: IEC 60947-7-1


  • Elektrische Daten

  • Nennstrom: 20 A
  • Bemessungsspannung: 500 V
  • Bemessungsstoßspannung: 6 kV
  • Strom bei max. Leiter: 20 A
  • Durchgangswiderstand gemäß IEC 60947-7-x: 1,83 mOhm


  • Temperaturen

  • Dauergebrauchstemperatur (min.): -50 °C
  • Dauergebrauchstemperatur (max.): +120 °C


  • Gewicht und Abmessungen

  • Gewicht: 9,79 g
  • Breite: 5,1 mm
  • Höhe: 79,5 mm
  • Tiefe: 53 mm
  • Tiefe inkl. Tragschiene: 54 mm
