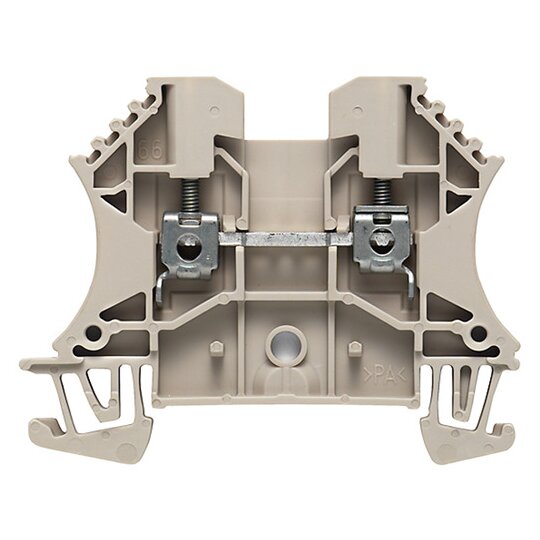

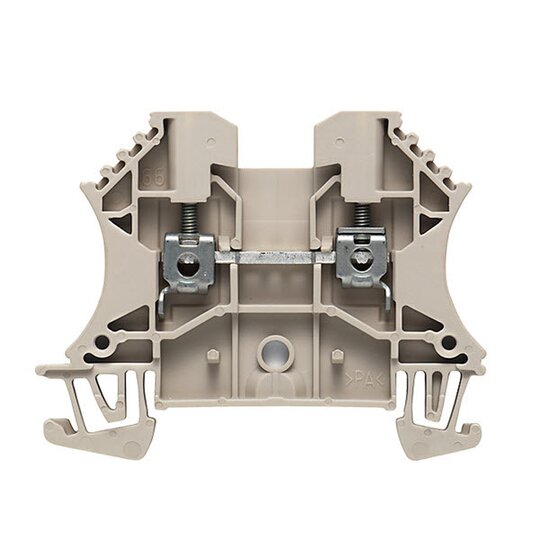

Weidmüller WDU 2.5 Durchgangsklemme 2,5qmm Schraubanschluss 1020000000

Hersteller-Nr. 1020000000 122698
Ihr Nettopreis
Verpackungseinheit
100 Stück
Art.-Nr.
2661921
EAN
4008190099633
DEHA.-Nr.
0024500
eClass.-Nr.
27141120
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 4 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 4 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 4 qmm
Bemessungsstrom In 24 A
Bemessungsspannung 800 V
Ausführung elektrischer Anschluss 1 Schraubanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Geeignet für Leiterwerkstoff Kupfer
Montageart Hutschiene TH35
Werkstoff des Isolierkörpers Thermoplast
Betriebstemperatur -60 - 130 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Breite 5,1 mm
Höhe 60 mm
Tiefe 46,5 mm
Explosionsgeprüfte Ausführung "Ex e" true
Abschlussplatte erforderlich true
Farbe beige
Etagen intern gebrückt false

Weidmüller Reihenklemme WDU 2,5

Technische Daten

  • Werkstoff: Wemid
  • Farbe: dunkelbeige
  • Anschlussplatte erforderlich: ja
  • Anzahl der Potentiale: 1
  • Anzahl der Etagen: 1
  • Anzahl der Potentiale pro Etage: 1
  • Anzahl der Klemmstellen je Etage: 2
  • Tragschiene: TS 35
  • PE-Anschluss: nein
  • PE-Funktion: nein
  • PEN-Funktion: nein
  • N-Funktion: nein
  • Befestigungsart: gesteckt
  • Einbauhinweis: Direktmontage


  • Elektrische Daten

  • Nennstrom: 24 A
  • Strom bei max. Leiter: 32 A
  • Bemessungsspannung: 800 V
  • Bemessungsquerschnitt: 2,5 mm2
  • Bemessungsstoßspannung: 8 kV
  • Durchgangswiderstand gemäß IEC 60947-7-x: 1,33 mOhm
  • Verschmutzungsgrad: 3


  • Temperaturen

  • Dauergebrauchstemperatur: -60 °C bis +130 °C


  • Gewicht und Abmessungen

  • Gewicht: 7,51 g
  • Höhe: 60 mm
  • Breite: 5,1 mm
  • Tiefe: 46,5 mm
