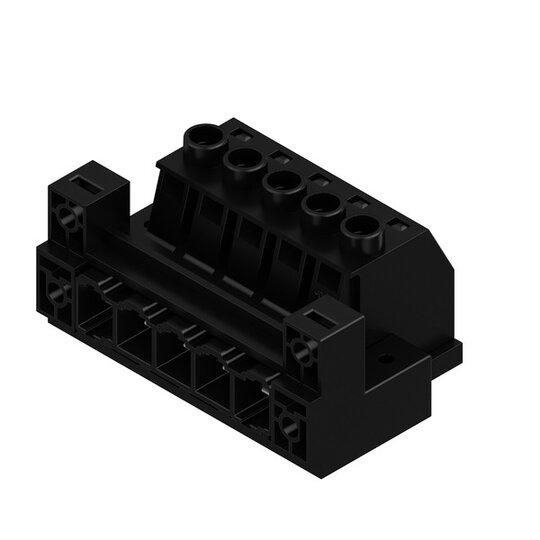

Weidmüller SUZ 10.16HP/05/180DF AG BK BX Leiterplattensteckverbinder 2838120000

Hersteller-Nr. 2838120000 45771380
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
20 Stück
Art.-Nr.
2692669
EAN
4064675436980
DEHA.-Nr.
6723833
eClass.-Nr.
27440309
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Verbindungsart flexibler Leiterplattenverbinder
Kontaktausführung Stift
Polzahl 5
Rastermaß der Kontakte 10,16 mm
Rastermaß der Anschlüsse 10,16 mm
Winkel Kontakt/Leiteranschluss 90€ (vertikal nach oben)
Bemessungsstrom In 72 A
Bemessungsspannung 1000 V
Bemessungsstoßspannung 8 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 16 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 16 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 16 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 6 - 16 qmm
Ausführung des elektrischen Anschlusses Schraubanschluss
Anschließbare Kabeltype Rundkabel
Werkstoff der Kontaktbeschichtung Silber
Werkstoff des Kontaktes Kupfer
Werkstoff des Isolierkörpers Polyamid (PA)
Werkstoff des Gehäuses Kunststoff
Beschichtung Gehäuse unbeschichtet
Gehäusefarbe schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Mit Schutzleiter false
Betriebstemperatur -50 - 130 €C
Schutzart (IP), montiert IP20

Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung.

Deeplink Produktseite

Download (Stand: 04.04.2025)
