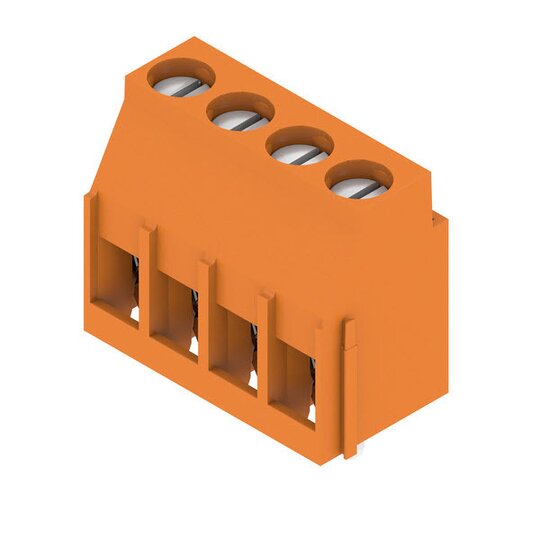

Weidmüller LL 5.08/04/90 3.2SN OR BX Leiterplattenklemme 1001850000

Hersteller-Nr. 1001850000 127109
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
100 Stück
Art.-Nr.
2667488
EAN
4032248693818
DEHA.-Nr.
2969296
eClass.-Nr.
27440401
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Höhe 20,3 mm
Anzahl der elektrischen Anschlüsse 4
Rastermaß der Anschlüsse 5,08 mm
Winkel Leiterplatte/Leiteranschluss 0€/180€ (horizontal)
Bemessungsstrom In 27,5 A
Bemessungsspannung 320 V
Bemessungsstoßspannung 4 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 6 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 4 qmm
Anschlussart Leiterplatte Lötanschluss
Werkstoff der Anschlussoberfläche Zinn
Länge des Pins 3,2 mm
Werkstoff des Isolierkörpers Polyamid (PA)
Gehäusefarbe orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Betriebstemperatur -50 - 120 €C
Art der Leiterplattenbefestigung sonstige
Befestigungsart löten
Art der Banderolierung sonstige
Schutzart (IP), montiert IP20

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.
