Walther WV0746R1 Verteilerschrank 436kVA
1 Stück

Listenpreis
Art.-Nr.
3251477
EAN
4015609068197
Hersteller-Nr.
WV0746R1
DEHA.-Nr.
5607612
eClass.-Nr.
27142605
Herstellerlink
Wunsch-Suchbegriff
Ausführung Verteilerschrank
Bemessungsspannung 230/400 V
Bemessungsstrom 630 A
Anschlussleistung 436 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig 0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig 0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig 0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 0
Anzahl der SCHUKO-Steckdosen 6
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 0
Hauptschalter NH3
Hauptschalter-Bemessungsstrom 630 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 8
Fehlerstrom-Typ B
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 2
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 2
Notschalter false
Schutzart (IP) IP44
Geeignet nach IEC/EN 61439-4 true
Werkstoff des Gehäuses Stahl
Breite 1359 mm
Höhe 1486 mm
Tiefe 390 mm

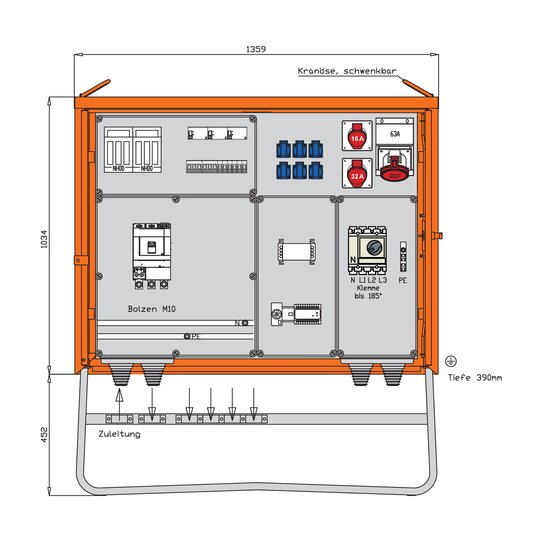

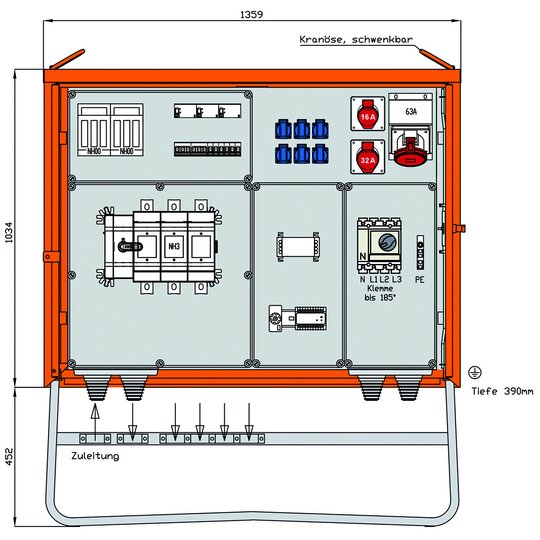

WALTHER VerteilerschrankAnschlussleistung: 436kVAnach IEC61439-4Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1034 x 1359 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 Leistungsschalter 3pol. 630A mit Bolzenanschluss M10Abgang / Absicherung:1 RCD-Schutzschalter 4P 63A/300mA -B- mit NH00-Sicherungslasttrennschalter 63A1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH00-Sicherungslasttrennschalter 63A1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 CEE-Anbaudose 16A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- 1 Steuereinheit1 Differenzstrommonitor 30-300mA -B- Doepke Typ: DRCM 1B+ #093404001 Messwandler -B- Doepke Typ: DCT105 B+ #093403071 Hauptschalter 4P 630A mit Arbeitsstromauslöser1 Abgangsklemme 5 x bis 185qmm

Baustrom_D_E_Nov2018.pdf

Montageanleitung

Download (Stand: 20.07.2024)
